3D pantographe 11 étapes
Instructable est de construire un pantographe 3d. Pantographe est un dispositif qui permet de copier des images en traçant l'image d'origine et l'appareil dessine une copie. Le pantographe peut changer la taille de la copie à plus ou moins, selon la façon dont il est conçu.
Cette pantographe vous permettra de sculpter ou graver une image dans un milieu tel que le verre, le métal ou le bois. Vous pouvez également tracer une sculpture et le reproduire. Il utilise un outil rotatif tel qu'un Dremel pour sculpter. Pensez-y comme une ancienne imprimante 3D.
Ce pantographe peut coûter entre $ 15- $ 50, selon le type d'outil rotatif que vous achetez.
Etape 1: Coupure du bois et de métal Rod
Couper 5 1" de large x 24" planches longues de la 1x4. (1x1x24)
Prenez un de vos 1 « x24 » planches et couper en deux pour faire deux 12" longues planches.
Coupez un 1 « X24 » carte jusqu'à 18"
J'arrondi les angles, ce qui lui donne une apparence agréable, mais il est pas nécessaire.
Couper des 1x4 plusieurs morceaux.
4 -7" Pieces
1-17" Piece
3 - 2" pièces
- 4 - 7" pièces
- 1-9" morceau
Étape 2: Trous de forage
Associez les planches de la même taille. L'un sera en haut et on sera en bas de chaque morceau de pantographe.
Percer à la fin de chaque bois un trou de 1/2" de l'extrémité
Le 18" et 24" bord, les coupler ensemble et percer les trous 1/2 « de l'extrémité et 11 1/2 » de l'extrémité.
Étape 3: perçage de trous pour l'outil
Sur la planche de fond, en fonction de la taille de l'outil rotatif, percer un 1" trou au milieu, 1" depuis le côté. Le trou devra aller tout le chemin à travers le bois. La pointe de l'outil rotatif va dans ce trou.
Selon la taille de l'outil rotatif, sur la planche supérieure percer un trou au milieu, 1" 2" à partir du côté long. Il coupera à travers le côté du conseil d'administration et doit aller tout le chemin à travers.
Étape 4: Assemblage des conseils
Prenez le 17" conseil d'administration et le fixer au milieu des 2 planches 24x1. J'ai utilisé un pistolet à clous, mais vous pouvez les coller ensemble aussi bien.
L'espace ouvert à chaque extrémité est nécessaire pour le pantographe peut se déplacer lors de l'assemblage.
Étape 5: Faire le pantographe Pivot
- Couper l'une des pièces restantes du 9.5" par 3 pièces en
- 2 - 6" pièce
- 2 - 2,5" morceaux
- 2 - 1" pièces
- Construire un U sur 1 6" pièce 2 et 2,5" morceaux. Clouer ou les coller ensemble.
- Percer un trou de 1/2" à partir du bord au milieu du U sur les deux pièces d'extrémité.
- Percer 1 trou à travers le fond de la plaque tout au long sur une pièce d'extrémité.
- Percer un trou dans l'extrémité des deux pièces 1"
Placer une 1" pièce de chaque côté du U où vous avez percé le trou. Raccorder les trois pièces ensemble par martelage 7" tige à travers le trou. L'ajustement devrait être serré.
En utilisant des vis relient le 1" pièce à la carte finale. Ce serait l'une des planches de rebut (9.5 « x3 ») à gauche de quand vous coupez autour de la 5" carré. L'extrémité où la tige est collé par les besoins à accrocher sur la planche afin qu'il puisse se déplacer.

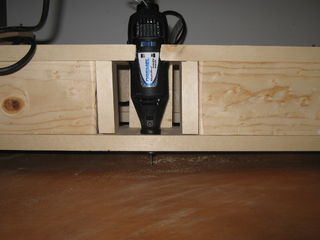

Étape 6: Montage du conseil outil
Sur les 2 planches l'outil rotatif sera, prendre les 2" planches et les relier verticalement autour la découpe.
Placer les 2 7" planches horizontalement finaux sur les côtés de la découpe.
Étape 7: Montage du pantographe
La tige de poussée du 9 au travers des trous percés dans l'ensemble de pivot et les 12" et 24" morceaux
Utilisez un marteau pour pousser un L'ajustement devrait être serré, mais les pièces devraient pouvoir tige 7" dans chaque pièce restante. Pour se déplacer.
Une fois que tous connectés, il ressemblera à ceci.
Étape 8: Construire le stylet Tracing
Construire un stylet calque en façonnant un morceau de bois (I utilisé 1/5 cheville) pour un point.
Dans la section qui a un 18" haut et 24" en bas, percer un petit trou dans l'extrémité du bras long et visser une vis 3" . Placez le bois pointu dans l'extrémité de la vis.
En utilisant une vis à trois pouces vous permettra de changer la hauteur de l'outil rotatif pour la découpe / traçage différents types de matériaux.
Étape 9: Mise en place de l'outil Roatary
Étape 10: Configuration du pantographe d'utilisation
Déplacez le pantographe autour pour avoir une idée de l'endroit où vous voulez placer votre modèle et votre matériel vous couperez.
Collez votre modèle sur la carte où vous allez travailler.
Prendre du bois de rebut et les vis, verrouiller ce que vous taillons il est donc placé sous le bit de gravure.
Mon Garage pliant contre était parfait pour travailler sur ce projet.
Étape 11: Démarrer la gravure
J'ai expérimenté avec différentes vitesses de la Dremel pour voir ce qui fonctionne le mieux. En fonction du bit et du matériel, ce sera différent.
Voici quelques premières pièces que je coupe.
Je viens de recevoir un kit d'outil rotatif comprenant une fixation de l'arbre flexible et cela semble être un excellent ajout. Je pense que vous pourriez faire le rapport réglable à l'aide d'une série de trous ou d'une rainure longitudinale sur la jambe de traction et à déplacer le stylet vers ou loin de la Dremel. Cela vous permettra de faire la gravure plus petite ou plus grande à la taille de la pièce. Bien sûr, maintenant que je l'ai ouvert ma grande gueule, je vais devoir construire une preuve de concept.
Après une recherche rapide sur Google j'ai appris rapidement que le déplacement du stylo le long de son bras crée une distorsion dans la copie. Le traceur, stylo, et un point fixe doivent être en ligne droite. La seule façon de modifier le rapport est de changer le rapport des distances entre les points de pivotement. Voici un article qui explique comment fonctionne le pantographe et la façon de concevoir pour l'agrandissement ou de réduction souhaité. Souvent, les bras pantographes ont une série de trous pour les points de pivot, ce qui vous permet de changer le rapport à volonté.
Désolé, mais cela est faux, la seule façon de faire un vrai 1: 1 Panto est de ne pas poignée extention, et qu'il n'a pas d'importance sur la longueur des côtés. Si vous pensez à ce sujet mathmatically, ayant tous les côtés longueurs identiques et en utilisant encore une poignée va juste changer le rapport de tout si tous les côtés que vous essayez de copier par exemple le dessin, ont été 10 m et en utilisant un 10 m poignée en essayant de copier un 5 m par 5 m carré , ce que vous finiriez avec est un 2,5x2,5 m parralellogram: /
Juste construit aujourd'hui, a pris environ 2-3 heures de travail à un rythme détendu. Fonctionne vraiment très bien. conception beaucoup plus simple que celui de woodgears. Un conseil cependant, ne vous embêtez pas essayer d'adapter le trou supérieur à votre Dremel. Il suffit de centrer 1" loin du bord comme instructions disent, couper un trou légèrement plus grand que l'outil et utiliser une pince rapide pour le maintenir en place. L'accès rapide et beaucoup plus solide pour les changements de bits. Bonne knorseth d'emploi.
