7 utilisations pour une machine de fusion par induction Comment faire un 10 étapes (avec photos)
Introduction: 7 utilise une machine à induction + chauffage Comment faire un
Étape 1: induction Durcissement acier
Dans cette vidéo, je vous montre comment cryogénie cas durcir vos parties basses en acier au carbone avec le chauffage par induction. Qu'est-ce que vous vous retrouvez avec est un matériau qui a un noyau interne ductile avec une enveloppe extérieure dure. Les pièces qui nécessitent une résistance aux chocs ainsi que la résistance à l'abrasion sont d'excellents candidats pour le durcissement des cas. Acier à faible teneur en carbone ne durcit pas bien lui-même. Lors du chauffage de la pièce et l'immersion dans un composé de carbone, le carbone s'imprégné dans la surface du matériau. Il en résulte une surface extérieure dure.
L'induction est particulièrement bonne au durcissement des cas. Ceci est dû à l'effet de peau discuté à l'étape suivante. La même épaisseur de peau à haute fréquence que l'on voit dans la bobine de travail est également visible dans la pièce à chauffer. Plus la fréquence, plus le courant circule à l'extérieur du matériau. Pour l'acier dans ce cas, le courant ne s'écoule environ 6 millièmes de pouce de profondeur. C'est parfait pour le durcissement de cas.
Ce processus ne doit être utilisé avec une faible acier au carbone, donc je vais vous montrer une façon de déterminer quel type d'acier que vous avez.
Dans cette vidéo, je vais vous montrer un moyen facile de déterminer la teneur en carbone de vos pièces en acier en observant les profils d'allumage. Vous pouvez utiliser cette technique pour trouver vos pièces bénéficierait de la méthode de durcissement de cas utilisé dans ma dernière vidéo. Ce n'est pas la façon la plus précise de déterminer la composition de l'acier, mais de nombreux soudeurs utilisent cette technique lors du soudage des matériaux inconnus et est un bon test pour la plupart des emplois non critiques. Cette technique est connue sous le nom des tests d'allumage.
Étape 2: induction Table de cuisson
Dans cette vidéo, je fais une fixation de bobine crêpe et faire bouillir l'eau en 10 secondes environ. Il fonctionne en pulsant le DC à une fréquence élevée (environ 160kHz). Cela crée une constante évolution champ magnétique qui induit des courants de Foucault dans la poêle en fonte. Le chauffage par induction est plus efficace que beaucoup d'autres méthodes, car il y a moins de chaleur gaspillée. Par exemple, les tables de cuisson à induction sont plus efficaces que les cuisinières électriques et de gaz.
L'utilisation de mon choix de fil est très important ici. J'ai utilisé ce qui est connu comme fil Litz. fil de Litz se compose de plusieurs fils isolés individuellement. Il est le fil préféré pour une utilisation dans l'application à haute fréquence en raison de l'effet de peau.
L'effet de peau est la tendance du courant à circuler à l'extérieur d'un conducteur à haute fréquence. Plus la fréquence, moins la profondeur de la peau sera. En utilisant le fil Litz se traduira par des bobines de travail beaucoup plus efficaces pour votre système. Non seulement il transfère l'énergie de manière plus efficace, il génère également moins de chaleur propre. Si vous avez 10 ampères circulant à travers le fil 260 brins Litz, c'est seulement 38mA du courant dans chaque fil. 10 ampères par un seul conducteur génèrent de la chaleur importante en fonction de la taille.
Si vous ne souhaitez pas utiliser le fil Litz, la meilleure chose est un tube en cuivre. Il a une plus grande surface pour le courant de l'écoulement de sorte qu'il est plus efficace qu'un fil de noyau solide de taille équivalente.
Étape 3: induction Kiln pour les métaux de fusion
Dans cette vidéo, je fondre les premières pièces d'aluminium dans mon attachement du four à induction 1000W avec mon creuset en graphite. Il fonctionne en pulsant le DC à une fréquence élevée. Cela crée une constante évolution champ magnétique qui induit des courants de Foucault dans le creuset de graphite. Le graphite fait un grand suscepteur en raison de sa capacité à absorber les champs électromagnétiques et les convertir en chaleur. Voilà pourquoi il est utilisé dans de nombreux manches de bac à légumes pour les aliments microwavable. Un suscepteur est un matériau qui est utilisé pour sa capacité à absorber de l'énergie électromagnétique et de le convertir en chaleur.
Étape 4: Induction à souder Pot
Dans cette vidéo, j'explique les choix matériels que j'ai fait pour mon 1000W pot de soudure par induction. J'utilisé un coupleur de conduit en acier avec un bouchon en acier enveloppé d'une pellicule d'échappement en fibre de verre imprégné d'aérogel. J'ai fait la bobine de travail avec un fil de Litz et maintenu en place avec du ruban kapton. Pour un pot de soudure encore mieux, vous pouvez utiliser un creuset en graphite comme dans la dernière étape. Dans cette vidéo suivante, je vous montre comment utiliser le pot de soudure. Je pense qu'il démontre vraiment l'utilité du pot de soudure.

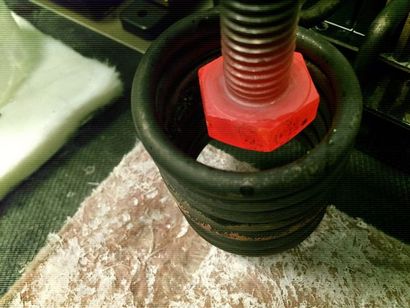

Étape 5: Relâchement Boulons biens saisis et matériel
Une torche est couramment utilisé lorsque vous ne pouvez pas desserrer un écrou saisi ou boulon. En chauffant l'écrou avec le chauffage par induction, le métal se dilate et vous pouvez libérer le matériel saisi. Utilisation d'une torche est dangereux dans les endroits clos et en utilisant la chaleur sans flamme évite d'endommager les parties environnantes telles que, faisceaux de câbles, conduites de carburant, quoi que ce soit en matière plastique, tout volatil et inflammable. chauffage par induction sont souvent utilisés par les mécaniciens d'aéronefs lors de l'utilisation d'une flamme serait une mauvaise idée.
Étape 6: induction Levitation
Dans cette vidéo, vous pouvez voir que la bobine est léviter l'aluminium. Les travaux en raison de la loi de Lenz. Cela signifie que lors de son introduction à une évolution constante de champ magnétique, les courants induits dans l'aluminium créent un champ opposé à celui de la bobine. C'est la même chose qui se passe lorsque vous déposez un aimant puissant dans un tuyau en cuivre. L'aimant est ralentie en raison du champ opposé que le cuivre est produit.
Étape 7: alimenté par batterie!
Dans cette vidéo, je teste une batterie 16.8V, 33.6V et 50V pour le chauffage par induction. Cela pourrait être utilisé comme une machine à induction portable pour une utilisation avec l'une des applications ci-dessus.
Étape 8: Comment faire un
Matériaux minimum dont vous aurez besoin:
1. réglable alimentation ou batterie.
2. ZVS conducteur avec bobine
Vous pouvez vous en tirer avec seulement ces parties, mais je recommande d'utiliser le fil Litz et un wattmètre ainsi que certains équipements de protection. Voici quelques liens à l'équipement recommandé pour ce projet:
Assemblée est aussi simple que reliant la borne + de votre alimentation à la borne + du conducteur ZVS et la -terminale de votre alimentation au -terminale du pilote ZVS. La polarité de la bobine de travail n'a pas d'importance. Je recommande une alimentation réglable et à l'aide d'un wattmètre pour vous donner un meilleur contrôle sur votre production de chaleur.
Étape 9: Comment ça marche?
Ce dispositif de chauffage par induction fonctionne par pulsation du courant continu à une fréquence élevée (environ 160kHz). Cela crée une constante évolution champ magnétique qui induit des courants de Foucault dans les matériaux conducteurs à proximité de la bobine. Les matériaux ferromagnétiques chaufferont aussi en raison de l'hystérésis. Ceci est la chaleur produite à partir de l'évolution rapide des champs magnétiques dans le matériau. Le chauffage par induction est plus efficace que beaucoup d'autres méthodes, car il y a moins de chaleur gaspillée. Par exemple, les tables de cuisson à induction sont plus efficaces que les cuisinières électriques et de gaz. Je vais faire plus de pièces jointes et de démontrer les utilisations plus pratiques pour la chaleur par induction.
Il est une idée fausse que les fours à induction ne fonctionnent pas pour l'aluminium et d'autres métaux non ferreux. Ce n'est pas vrai. Ce chauffage par induction va chauffer l'aluminium et le cuivre très bien, mais pas aussi vite que les métaux ferreux. Ceci est principalement dû à leur faible résistivité. Plus la résistivité du matériau conducteur, plus il produit de la chaleur lorsqu'un courant est passé à travers elle. La résistivité plus élevée de la plupart des métaux ferreux couplés avec le chauffage par hystérésis les rend idéales pour le chauffage par induction, mais ils ne sont pas les seuls métaux touchés par induction.
Les trois principaux composants de la machine sont l'alimentation électrique, le conducteur ZVS, et la bobine de travail. Le pilote ZVS, (commutation zéro de tension) a été inventé par Vladmiro Mazilli. Il utilise la commutation de tension nulle de résonance (aussi connu sous le ZVS) pour pulser la source d'alimentation très rapidement. Cela signifie que les MOSFET sont conçus pour passer (ou désactiver) lorsque la tension à travers eux devient nulle. Depuis le commutateur MOSFET lorsqu'il n'y a pas de tension à travers eux, ils génèrent très peu de chaleur. La principale source de chaleur est causée par la résistance interne du transistor MOS et les condensateurs de charge en permanence et de décharge. Le circuit est assez simple se compose de seulement deux MOSFETs, 6 condensateurs et quelques résistances et des diodes. Vous pouvez construire vous-même le circuit, mais il est moins cher d'acheter une carte premade.
Étape 10: Merci
Une autre grande application serait de l'utiliser dans un chauffe-eau sans réservoir. Une bobine peut être placée autour du tuyau et chauffer l'eau qui passe à travers. Cette machine peut également être utilisé pour des applications de charge et mise en service sans fil.
Merci d'avoir lu mon instructable. J'ai passé beaucoup de temps sur cette série de chauffage par induction, donc je voudrais vraiment vous appréciez partager avec vos amis ainsi que de voter pour moi au concours Epilogue ci-dessus. Je si avais un laser cutter il me aider à créer plus de contenu éducatif pour vous les gars.
Anthony - Proto G
