ailes Tutoriel Crafting articulé, Owl Studio Black
Définir la nécessité
Pour construire mon tuteur du costume Rois, je devais avoir des ailes; et pour faire bonne mesure, ils devaient ouvrir.
Le plus grand défi était de donner un effet « Woah » au costume, comme un paon montrant son plumage. Pour ce faire, le mouvement du mécanisme imite une véritable aile d'aigle, qui semble assez proche de ce que les gens image dans leur tête quand ils pensent à ailes d'ange.
J'ai eu le choix d'automatiser les ailes afin qu'ils ouvriraient avec un déclencheur à distance ou de créer un système pour les ouvrir à la main.
Les systèmes automatisés
Pour les systèmes automatisés, il y avait deux possibilités: utiliser des moteurs électriques ou un système pneumatique.
Les moteurs électriques permettent un contrôle total sur la vitesse des ailes ainsi que différents angles tout en ouvrant les ailes pour donner un sentiment naturel d'un mouvement d'oiseaux.
Le principal inconvénient de cette solution est le poids combiné des moteurs, des batteries et tous les éléments en acier utilisés dans le système. Si les ailes étaient le seul appui sur le costume qu'il aurait été bien-ish, mais si vous ajoutez à cela une armure et une épée, il devient un peu trop lourd à porter.
Le système pneumatique d'autre part permet une ouverture rapide des ailes. La portabilité et l'autonomie du système sont plutôt bons. Mais les pièces nécessaires étaient difficiles à trouver, donc ils auraient pas été pas cher pour moi. De plus, j'ai eu mes doutes que les contrôles de sécurité me laisseraient à travers alors que j'avais des réservoirs d'air attaché à ma taille.
Parce que pas de solution automatique était assez bon, je suis allé voir ce qui était possible du côté des systèmes manuels.
Les systèmes manuels
Je suis vite rendu compte que, avec un système manuel, tout ce que vous devez comprendre est une chose: qui un de vos articulations alimenteront votre grande invention!
En général, la solution la plus pratique consiste à utiliser un bras, de préférence un gratuit. Bien sûr, il serait possible d'utiliser une jambe, un pied, votre cou et ainsi de suite, mais ce serait chercher des ennuis!
Dans mon cas, je voulais une longueur bien sûr assez petit donc je ne devais pas bouger mon bras trop loin pour ouvrir les ailes. Pour cela, je dessinais un mécanisme qui se déroule et attaché une corde et des poulies à lui. Et là, je dois être honnête et admettre que j'ai eu beaucoup de chance: le cours était presque parfaitement droite au premier essai: p.
Recherche, dessins et prototypes
Avant de construire notre aile, nous devons comprendre ce que nous construisons.
Au début, un système pivotant / coulissant semblait être une bonne solution, mais la construction pratique de cela aurait été tout à fait la tâche difficile. Pour être sûr de ne pas gâcher, je coupe des morceaux de carton et de les mettre ensemble avec du fil métallique.
J'ai ensuite essayé un système avec des morceaux mis bout à bout, maintenue parallèle en doublant la pièce centrale.
Le mouvement est limité, mais assez bon.
La meilleure aurait été un angle de cours secondaire pour l'avant et en arrière, mais il était trop compliqué à mettre en œuvre. Donc, je laisse le mouvement libre et simple mis arrête minimum maximum pour régler le cours (voir plus loin).
Je cherchais alors un moyen de fixer les plumes. Il y a vraiment une infinité de possibilités là-bas. Celui qui semblait le plus pratique, le plus commun est également d'utiliser un fil de connexion toutes les plumes d'une même ligne, qui vous permettra de définir précisément l'angle entre chacun d'eux quand l'aile est ouverte (visible sur la photo tutoriel Mashayahana sur DeviantArt ).
Alors, quand l'aile est au repos, le fil ne soit pas tendue et les plumes tomber tout naturellement vers le sol. Lorsque le mécanisme est activé, la première plume, fermement fixée à la structure va tirer le fil, qui sera ensuite tirer sur la deuxième plume, qui sera ensuite tirer sur la suivante et ainsi de suite jusqu'à ce que toutes les plumes de la rangée sont dépliées.
Une autre question était la fixation arrière. La solution la plus évidente utilisaient un harnais ou un sac à dos. En fin de compte, j'ai choisi un sac à dos que j'ai presque transformé en un harnais ...
La dernière problématique a été de trouver un bon matériel pour les plumes, et comment les faire. Encore une fois, beaucoup de possibilités, de tissu à mousse, même de vraies plumes. Mais le prix a beaucoup fluctué entre chacun d'eux ...
Je suis allé pour la solution « en mousse, bois, fil, colle » pour obtenir une plume qui est souple et léger. La peinture était un peu plus difficile à comprendre en raison de ladite flexibilité, mais nous avons obtenu de très bons résultats avec « Dip », une peinture souple et imperméable à l'eau.
Pour déterminer la longueur de chaque plume, j'ai dessiné un prototype sur SolidWorks dans un ensemble articulé. Je l'ai prouvé tout à fait difficile de définir toutes les longueurs droite de sorte que les ailes se replient sur eux-mêmes ont bien et encore un bon coup d'oeil quand ils étaient ouverts.
prototypes
Le premier prototype a été fabriqué à partir de bambou. Je pensais qu'il était léger et assez robuste pour contenir toutes les plumes, mais il est avéré être fragile et pas très durable.
Il était encore utile. Il a confirmé que le mécanisme général était bon. Et que, avec quelques ajustements à la longueur des pièces de bois, la sensation était la bonne.
Pour le sac à dos, il a été initialement censé conserver la fonction « transporter des objets », mais quand le costume était, la largeur du sac à dos m'a fait regarder de travers et un peu bizarre. Donc, nous avons supprimé la largeur supplémentaire, et il suffit de couper à peu près toutes les poches, car ils étaient tout simplement inutiles à la fin.
Liste des matériaux nécessaires:
- 1x Sac
- 4 m de bois (4 × 4 dans mon cas). Peut être remplacé par Plexiglas pour exemple
- 1x planche mince en contreplaqué (
- Pistolet à colle chaude
- Drill (perceuse à colonne preferred)
- 6 mm spanners
- Un gros tournevis
- Une scie à métaux
Le sac a été acheté dans un magasin de sport pour 10 €. Il est basique mais efficace parce que les sangles sont rembourrés et confortables pour les épaules, et il a deux sangles à l'avant pour la stabilisation, ce qui est très pratique.

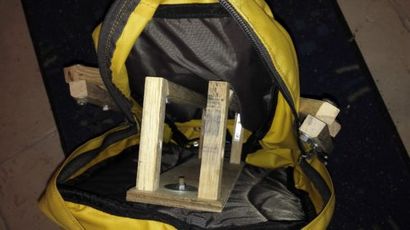

Une planche en bois de la même hauteur que celle de la poche est fixée à l'arrière. Ce sera la base sur laquelle tout le mécanisme de l'aile sera fixée. Il est vissé avec des rondelles très grandes il ne se déchire pas le tissu.
En plus de la planche, deux taquets en bois sont vissés: un en haut, un en bas. Sur chacun d'eux, nous plaçons deux pivot. Il vous suffit de mettre un morceau de bois entre eux maintenant et ils seront en mesure de pivoter en arrière, comme nous l'avons vu dans la section « recherche ».
Il est sur ce morceau de bois que l'aile entière viendra de chaque côté. Nous avons donc perçons deux trous dans chacun d'eux.
Maintenant, nous allons pour les ailes. Pour ce faire, il suffit de couper les barres en bois (dans mon cas chêne 20 mm de large, très solide) à la longueur qui a été définie sur SolidWorks, percer les trous (de préférence avec une perceuse à colonne pour une meilleure précision), et assembler ces pièces avec vis / rondelles / écrous (SWN).
Les écrous ne doivent pas être serrés sinon le mécanisme entier est fixe; Par conséquent, afin de les empêcher d'être dévissés et une promenade pendant que vous exhibant, sont utilisés contre-écrous, qui restent en place même quand ils ne sont pas serrés.
Astuce: si comme moi vous tâtonner avec votre système et ont souvent de démonter / remonter, la première utilisation de noix régulières qui sont beaucoup plus faciles à visser / dévisser que les contre-écrous. Doivent être contre-écrous vissés avec une clé depuis le début, ce qui gaspille beaucoup de temps à long terme. En outre, la bague en plastique est endommagé et devient presque inefficace.
Les ailes peuvent désormais être fixés au sac à l'aide SWNS. Ces vis sont très longs car ils vont servir les « butées » sur la plaque de bois à la base du sac et donc arrêter le cours de la coulisse vers l'avant.
Maintenant que le squelette est en place, nous allons installer tout le mécanisme pour ouvrir les ailes avec le bras.
Trois crochets sont enfoncés dans les tasseaux en bois, deux en haut et une en bas. Il y aura une poulie fixée sur chacun, et à travers chaque une chaîne passera.
Cette chaîne est tout d'abord fixé au point le plus bas de l'aile (simple vis en bois est suffisante), il passe ensuite dans la poulie qui est de son côté, et est lié à un anneau. Une autre chaîne fait la même chose de l'autre côté. Une troisième passe de la bague et passe dans la poulie inférieure, il devient alors la poignée pour déplier les ailes. Ces deux chaînes sont donc entraînés par une seule poignée. Ils doivent être parfaitement ajustées pour déclencher l'ouverture de leur aile respective en même temps. Le changement léger se fera sentir en tirant la corde par une secousse désagréable.
Bon, notre sac d'aile est maintenant fonctionnelle. Nous devons maintenant le préparer à recevoir nos innombrables plumes. Ils sont disposés en rangées superposées, avec la ligne principale au milieu, entourée de deux lignes secondaires, une de chaque côté.
Pour la ligne principale, 14 trous sont percés verticalement dans le squelette en bois, une pour chaque plume, uniformément répartis le long de l'aile.
Pour les lignes secondaires, il est un peu différent. Le mécanisme se trouvant sur deux couches de bois, j'accroché latéralement pour déplacer la base des plumes lorsque cela est nécessaire. Dans le cas contraire, je vis à bois simples. Encore une fois, il est nécessaire de répartir les trous sur la longueur de l'aile et à être symétriques.
Le sac est prêt à recevoir les plumes, qui constituera notre prochaine étape et est aussi la partie la plus fastidieuse.

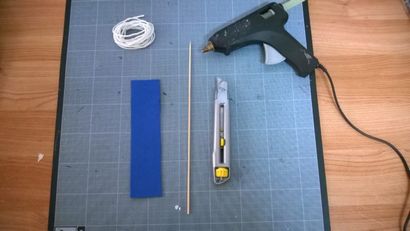

- Feuilles en mousse
- 30cm brochettes
- Colle chaude
- String (épaisseur)
- peinture flexible
Je coupe à la bonne taille d'une feuille de mousse. Je puis couper une colonne d'environ 2 mm en son centre pour mettre la broche en bois que l'axe central de la plume.
Tout ce qui reste est de fixer la chaîne en l'enveloppant autour de la brochette et verser une bonne quantité de colle dessus.
Pour la peinture maintenant; Il suffit d'appliquer deux couches de peinture flexible (pour éviter les fissures lorsque la torsion des plumes), puis deux couches de peinture classique la couleur que vous voulez.
Maintenant, répétez le processus une centaine de fois.
La première chose est d'attacher les ailes à la base en bois du sac à dos. Il sera plus facile de mettre les plumes sur les ailes alors. Il suffit de les fixer avec deux SWNS, par les trous des deux extrémités du bois.
Pour garder les ailes ouvertes, vous pouvez serrer les deux SWNS temporairement.
La tâche la plus longue est maintenant de fixer bien les plumes, et pour les fils reliant chaque rangée de plumes, je dois dire que tout est dans la façon dont vous le sentez. Vous devez choisir l'angle que vous pensez semble le mieux entre chaque plume de sorte que vous aurez un effet harmonieux à la fin. Pour éviter ce fil de se déplacer le long de la brochette, je mets un point de colle chaude à chaque fois.
Une fois que chaque aile est assemblé, les mécanismes doivent être cachés. Ce composé I non amovible: de grandes feuilles de mousse arrondie, sur l'ensemble fixe de nouveau avec de la colle à chaud. Assurez-vous donc que votre mécanisme fonctionne très bien!
Sur cette feuille de mousse blanche sont fixés les plumes non articulées, celles-ci ne nécessitent pas trop d'effort: une bonne quantité de colle et il est fait. Mais attention à ajuster la position et l'angle de garder l'effet!
Maintenant, connectez les deux chaînes du sac au fond des bras de chaque aile et vos ailes sont finies!
améliorations
Bien que le mécanisme est généralement solide et fonctionnel, il y a encore quelques améliorations qui pourraient être apportées:
