Aveugle écureuil, Yoko Props Ritona - de Sniper Rifle
Je fus chargé de faire le fusil de tireur d'élite de Yoko Ritona de l'anime « Tengen Toppa Gurren-Lagann ».
La poignée de pistolet a été coupé de 1/2 "MDF.

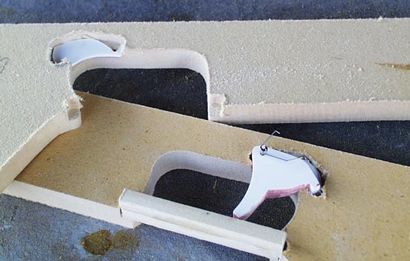

Je coupe la gâchette du styrène et fait le pivot d'un clou.
Je petits ressorts de torsion pour forcer le déclenchement à la position avancée. Le styrène a été utilisé pour aligner l'intérieur de la cavité de détente et de peuplier a été utilisé pour rendre le pontet.
Le bloc de la bouche a commencé comme un 2 "x 2" bloc de peuplier.
Je coupe les angles sur la scie.
Je l'ai jeté sur le tour et en forme de la fin.
Je percé 3/8 "trous de chaque côté pour les évents et percé un 1/2" trou dans l'extrémité du museau.
Les boîtes de magazines complets.
MDF forme la boîte qui tient le magazine.
I formé le dégagement du chargeur par martelage feuille d'aluminium autour d'une barre d'acier.
Le levier de dégagement en forme, la broche de pivotement et les fentes découpées dans la poignée.
La sortie en place. Un petit ressort de compression maintient en marche avant emboutie.
La crosse a été faite à partir d'une feuille de 1/4 "MDF pris en sandwich par 3/4" MDF. Je poncé la courbe intérieur à la rencontre du corps PVC.
Je percé à travers la partie supérieure du PVC que je puisse accéder à l'intérieur des vis pour maintenir la crosse en place.
Pour le logement de boulon, je percé de deux trous et ensuite coupé entre eux, en enlevant une partie de la PVC.
J'inséré un "tuyau en PVC dans le 1-1 / 2" 1-1 / 4 corps de PVC pour former le boulon. Pour la poignée, j'utilisé une vis à tête creuse et un peu de tubes en cuivre pour couvrir les filets exposés.

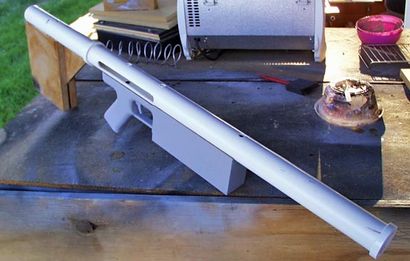

Le corps assemblé jusqu'à présent.
Pour couvrir les coutures et faire la crosse plus solide, j'enveloppa avec .04 plastique styrène.
Je collée sur des bandes de styrène le long du bord. L'insert de boulon a été couvert par une plaque de styrène.

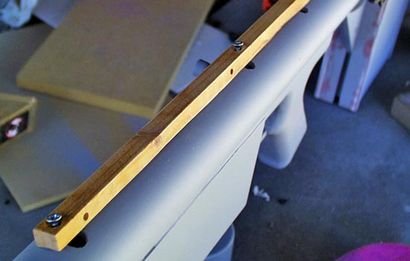

Le rail de vue a été collé et vissé sur la partie supérieure du tube-corps, cachant commodément les trous pour fixer l'ensemble de poignée.

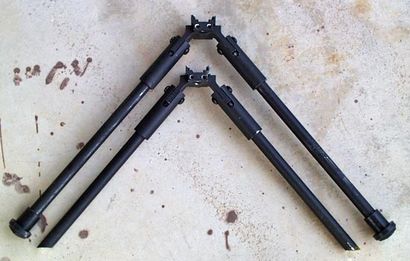

J'ai trouvé un bipied pliant bon marché à l'autorité sportive, mais a dû couper un peu il se plier.
Je les vis fournies, mais le joint bipied à l'intérieur du cylindre, à travers deux trous d'accès I foré au-dessus.
Pour les pieds, je coupe un carré d'acier et les epoxied aux jambes.
Je coupe des panneaux de tôle d'aluminium et les attacha avec des rivets pop aux jambes.
Le bipied terminé.
Le bipied replié.
Pour le canon je 1 "cheville de chêne. L'ajustement n'a pas été serré alors j'ai utilisé une section de PVC pour agir comme une entretoise. La fente dans le bas lui permet de passer par les vis de bipied.
Une fois inséré, il est maintenu en place par deux vis qui utilisent les trous d'accès de bipied.
J'acheté un ensemble de supports élingue qui se vissent dans les anneaux en PVC sur le corps et le canon.
Je suis en mesure d'obtenir des verres la taille parfaite d'un spectateur d'insectes Dollar Store. La lentille frontale était l'objectif « d'observation » non modifiée et la lentille arrière a été fabriqué à partir de la loupe ci-joint.
Les boutons de réglage vue ont été découpés à partir d'un 1 "cheville.
Les boutons finaux.
Je coupe l'avant et à l'arrière portée sur 1/4 monte "peuplier.
J'ai coupé en deux et chacun inséré longs boulons pour les fixer. Le boulon inférieur passe par le rail.
Le fusil de montage final, avec une couche d'apprêt (livrée non peinte selon la demande du client).
Le fusil est un énorme 73 "long!
Détail de la portée. J'ai oublié d'ajouter la lentille sur le petit télémètre.
Le bipied plié avec des pieds en caoutchouc ajouté.
Le magazine est une boîte ouverte de sorte que vous avez un endroit pour cacher vos mauvaises herbes ... euh ... les clés et les ID.

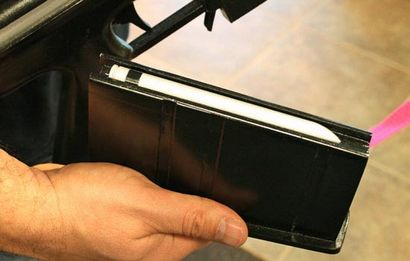

J'ai terminé le magazine et a ajouté une balle fausse au sommet.
Je fis un ressort mobile boulon chargé à partir d'un tuyau en PVC intérieure et une cheville en bois.

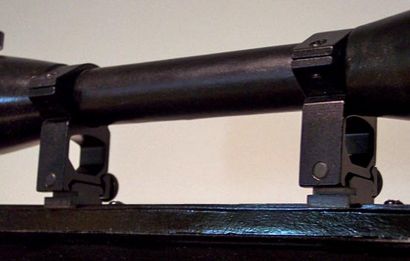

Je anneaux de montage réels pour fixer le champ d'application.
La dernière pièce ... assez bon pour vous tirer dessus!
Voici les plans téléchargeables si vous voulez faire votre propre. Il suffit de les imprimer au format complet pour des mesures précises.
