Introduction: DIY Casque Bluetooth
Fatigué de déchirer les fils sur votre casque? Ne pas comme la sensation d'être « enchaîné » à votre ordinateur? Alors vous êtes venu au bon endroit!
Ceci est un projet de bricolage rapide. Il peut être fait en moins de 2 heures si vous connaissez le sujet, et pas plus de 1 soir pour un débutant complet.
L'objectif principal est de modifier votre casque filaire dans un casque stéréo Bluetooth avec la possibilité de travailler au moins 6 heures à pleine charge et pouvoir recharger sans aucune complication.
Cette activité frustrante (je vais vous laisser savoir pourquoi dans une minute) nécessite des outils / matériaux minimum et au moins une certaine expérience de travail avec des outils à main et fer à souder.
ATTENTION: La nouvelle version du casque sans fil est disponible ici
- tournevis Philips PH0 et PH00
- outil rotatif ou un petit moulin (je me sers d'un moulin 20 $ acheté de la Chine)
- fer à souder 30-40W avec une petite pointe
- Coupe-fil ou des vieux ciseaux
- Chargeur lithium-ion
- casque d'aide aux victimes avec suffisamment d'espace intérieur pour maintenir la batterie

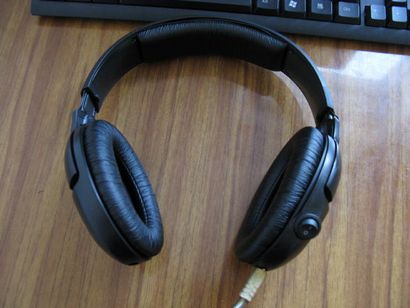

(Le mien est un vieux beat-up Sennheiser HD 201 avec haut-parleurs 24Ohm) - 3,7V LiIon $ 3.00 nouveau (J'utilise vraiment vieux Nokia BL-5C il est donc gratuit)
- fil de 1 mm (de préférence quatre couleurs différentes et au moins 1 m chacun) $ 0.
- connecteur 3,5 mm Jack femelle (montables, pas ceux que vous soudure sur PCB $) 0,30 $
- 3.5mm mâle Jack 0,30 $
- 0.30- $ passer 0,50 $
- Souder
- flux à souder
- Ruban électrique
- colle chaude w / dispensor ou tout simplement SuperGlue
Étape 1: Préparatifs
Sélectionnez un écouteur, qui contiendra tous les composants actifs, y compris la batterie et le module Bluetooth.
Si vos écouteurs ont des charnières, alors vous avez vraiment besoin pour éviter les fils guider à travers les pièces mobiles. La meilleure façon est autour de forer un droit de trou au milieu du « bras » et faire un trou correspondant dans le boîtier de l'écouteur (voir photos).
Étape 2: Connecteur d'alimentation et interrupteur

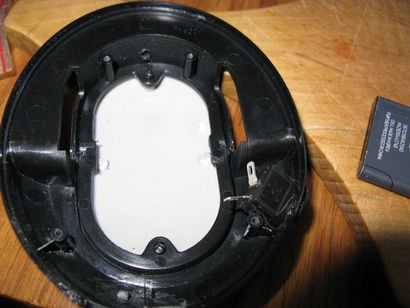

Utilisez votre moulin pour faire un trou assez grand pour votre interrupteur d'alimentation. J'utilise un commutateur rond avec verrous, donc je n'ai pas coller. Faites la même chose pour 3,5 mm connecteur Jack.
Si vous avez trop coupé en plastique - utiliser la colle chaude pour maintenir l'interrupteur en place
Étape 3: Haut-parleurs

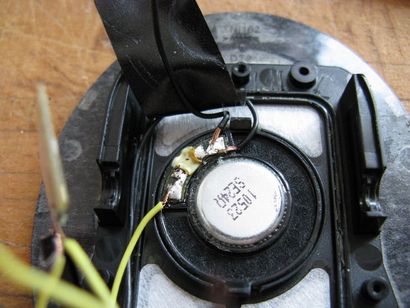

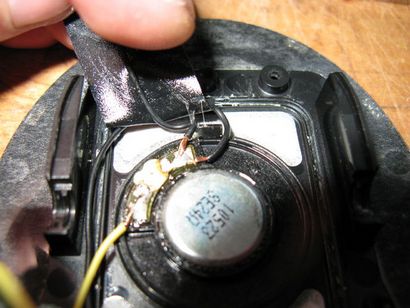

Sur la soudure côté actif deux fils de terre et un fil de haut-parleur actif. Une connexion à la terre ira au deuxième haut-parleur, et les deux autres fils - au module Bluetooth.
Etape 4: Module de connexion Bluetooth
La première image montre le brochage pour le module BLK-MD-SPK-B. Nous allons utiliser des broches 3,4,5 pour la sortie audio et les broches 12,13 pour le pouvoir.
Souder toutes les broches comme indiqué sur la figure 2:
Pin 3 => Haut-parleurs sol
Broche 4 => Haut-parleur actif L
Broche 5 => Haut-parleur actif R
Pin 12 => Interrupteur d'alimentation (batterie +)
Pin 13 => Batterie -
Étape 5: Étapes finales
Une fois fait - monter le connecteur d'alimentation (jack 3,5 mm) dans le trou que vous avez percé pour elle et commencer à assembler.
Assurez-vous de ne pas bloquer le module Bluetooth.
connecteur d'alimentation d'essai et interrupteur d'alimentation, avant de mettre tout ensemble.
Je l'ai utilisé mon ancien téléphone comme l'alimentation, parce que je n'avais qu'un seul adaptateur 7.5V de rechange, qui se trouvait être un chargeur de ma batterie-donneur-phone =)
Étape 6: Test
Une fois que la batterie est chargée, débranchez votre casque d'alimentation.
Activer Bluetooth sur votre téléphone, tablette ou ordinateur et rechercher les appareils audio. Lors de la numérisation, l'interrupteur d'alimentation sur votre casque fraîchement faites et attendre la connexion. Dans le cas où il y a une fenêtre pop-up demandant un code PIN de jumelage: il est « 0000 ».
Attendez que les pilotes à installer. A la fin, vous entendrez une courte cloche de votre casque, ce qui signifie que vous êtes connecté.
Si vous ne parvenez pas à vous connecter, essayez de réinitialiser le casque et scanner à nouveau.
C'est tout pour aujourd'hui.
Bonne chance et profiter de la vie sans fil!
Post-scriptum Presque oublié la chose la plus importante! Après le test initial exécuter mon 8 y.o. la batterie a pu alimenter cet appareil pendant près de 10 heures d'affilée (je n'aime pas le transformer en beaucoup). Et ce n'est 1000mAh!
Si vous allez utiliser une nouvelle batterie 2400mAh, vous obtiendrez beaucoup plus que cela. Consommation de courant maximale avec haut-parleurs 16ohm est d'environ 150mA par canal, donc en théorie vous obtiendrez pas moins de 8 heures pleines de bascule et claquant plein volume jusqu'à ce que vous perdez votre audience.
