Ce qui rend le Voyage à travers un matériau Archimedes - vis ingénierie Stack échange
autrement dit, pourquoi ne pas le matériau juste coller à la vis, la rotation en place, sans progresser sur toute sa longueur?
Dans le cas le plus simple, la réponse est évidente: la gravité. Si elle est un matériau granulaire ou liquide et que la vis est inclinée vers un côté, il sera simplement rouler / slide / écoulement le long de la lame, de rester sur le côté inférieur du tube.
Dans ce cas, les forces - pression, cisaillement, la viscosité, l'adhérence, tout l'emporterait sur la gravité, et probablement dans une certaine friction des cas contre les parois du tube. Par exemple, dans le moulage par injection, ce qui est là pour garder le plastique à demi fondu de former une masse grumeleuse, coller à la vis et de maintenir la rotation en place sans aucun progrès? Lorsque la pression augmente, ce qui empêche forcent le matériau à partir de la sauvegarde dans la zone de pression plus faible?
Maintenant, les transporteurs à vis pour les solides ou les vis extrudeuses et hachoirs à viande ou certaines presses de déshydratation fonctionnent différemment: Ici, il est la friction entre le milieu et les murs qui empêchent le matériau de corrotatives avec la vis. Ce sera difficile, voire impossible, d'obtenir avec des liquides à faible viscosité comme l'eau, car ils iront partout. Les solides, d'autre part, peuvent être déplacés dans une direction quelconque - vers le haut, vers le bas etc.
Ceux que j'ai vu qui causent effectivement une forte pression n'ont pas une paroi de cylindre lisse. Les parois comportent des rainures à angle droit par rapport à la lame passant sur eux. Il est un compromis entre les rainures depuis fournissent également un chemin de fuite autour de la lame. Mais avec une combinaison d'une lame de frottement minimum lisse et plus une paroi rainurée, la chose fonctionne. Idéalement, les parois ont une friction maximale parallèle à la lame et aucun perpendiculaire.
Apparemment, nous pouvons y parvenir assez bien que ces choses fonctionnent réellement. Je me souviens demander la même chose au sujet de vieux hachoir à viande coudés à la main de ma mère, probablement faite en Allemagne au début des années 1900. La lame et les murs ont été faites du même métal, et la lame était pas particulièrement poli ou quoi que ce soit. Les murs ont fait des rainures, ce qui était suffisant pour faire fonctionner l'ensemble de chose. Il a produit une pression suffisante pour forcer la viande à travers de petites ouvertures à la fin.
Ceci est effectivement un ajout à d'autres réponses:
Une vis d'Archimède d'origine pour les liquides ne fonctionne pas comme la plupart des gens imaginent qu'il fait,
et le diagramme ne montre pas comment fonctionne la vis d'Archimède d'origine pour les fluides. Le schéma est valable - il est juste de quelque chose d'autre qui fonctionne d'une manière similaire et est devenu synonyme de la conception originale dans l'esprit des peuples. Et les deux versions ne fonctionnent pas comme la plupart des gens les imaginent.
Dans un Archimède d'origine vis du cylindre extérieur est solidaire de la « vis » et tourne avec la vis - il n'y a pas de joint d'étanchéité mobile.
Le point clé est que la « charge utile » Sess une rampe vers le bas tout le chemin et simplement « descentes.
Une bonne illustration du principe est donnée sur cette page
Ils utilisent un tube donc il n'y a aucun doute sur le « sceau ».
Cette image montre ce que la charge utile fluide ou autre « voit ».
En effet le liquide se trouve dans « seaux à tout moment et il n'y a aucune possibilité d'échapper.
Dans vis typique de style original, le boîtier entier extérieure est scellée à la « vis » et la rotation de l'enveloppe extérieure avec la vis. Consideratuiomn d'une section transversale montre que, avec le tube de chaque lot d'eau se trouve dans un récipient et non pas dans un tube incliné.
Même dans les systèmes de carter fixe mentionnés ci-dessous la charge utile se trouve encore le plus souvent dans un « seau » et fonctionne en descente pour toujours vers le bas d'une rampe comme il monte (!).

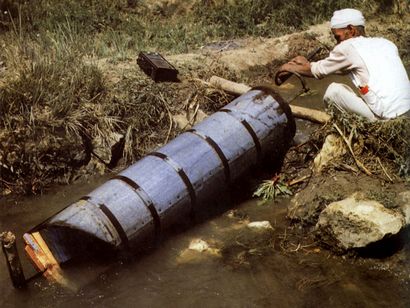

Le point crucial du système d'origine est que la vis peut tourner à toute vitesse et même arrêté et il n'y a pas de fuite (en dehors de tout qui résulte de la mauvaise construction). Voici un dispositif réel « moderne » qui fonctionne de cette manière. Cela permet au dispositif d'être tourné manuellement à vitesse lente, ou une rotation par intermittence, ou avec des pauses, sans perte de fluide. techniques d'étanchéité modernes et des vitesses relativement rapides et constantes de rotation permettent aux systèmes où le boîtier est stationnaire.
La nature de la conception originale est clairement expliquée par la Wikipédia - Archimedes la page vis.
Alors qu'ils donnent à penser que si l'intérieur et extérieur ont été scellés dans des dessins originaux, même un bref examen des données disponibles montre qu'il était bien le cas. à savoir
- « Les représentations de vis de l'eau grecque et romaine leur montrer étant alimentés par un foulage humain sur l'enveloppe extérieure pour tourner l'ensemble du dispositif en une seule pièce, ce qui nécessiterait que le boîtier est fixé rigidement à la vis. » - Wikipédia
