Comment construire un Dobsonian montage, BBC Sky at Night Magazine
La construction des blocs de construction
Les dimensions de notre conception sont basées sur un réflecteur newtonien de 10 pouces, mais vous pouvez travailler sur les composants de taille dont vous avez besoin pour tout newtonienne avec une ouverture de 8 pouces ou plus en utilisant la feuille de calcul « Calculs » dans le dossier zip « Construction » disponible le lien ci-dessus.
Le support est fabriqué à partir de contreplaqué 18mm, qui a une grande force et résistance à la chaîne. Nous avons choisi d'utiliser moins cher contreplaqué « Extrême-Orient » et lui donner une finition peinte. Sinon, vous pouvez opter pour une finition en bois naturel si vous utilisez le contreplaqué de bouleau plus cher; ce bois a un grain plus agréable, avec moins de nœuds et les imperfections, ce qui donne un meilleur résultat lorsque vernir. En plus d'un défonceuse, vous avez seulement besoin d'outils standards et articles divers. Une liste complète est inclus dans le dossier zip « Construction ».
Outils électriques - Un défonceuse pour couper les composants circulaires de la montagne; perceuse à main avec 1,5 mm et les bits de 2 mm pour faire des trous pilotes.
Ruban à mesurer et crayon - Des mesures précises sont indispensables pour faire en sorte que le montage assemble à une tolérance serrée.

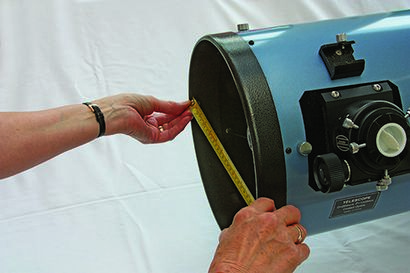

Télescope - Ce projet suppose que vous allez propriétaire ou à l'acquisition d'un tube réflecteur newtonien avec un 8 pouces ou plus grande ouverture, ainsi que des anneaux de tubes appropriés et une paire de barres en queue d'aronde.
Bois - contreplaqué 18mm-qualité externe est idéal pour ce projet car il est solide et résistant à la chaîne; faire le gabarit de routeur de 3 mm MDF.
Une liste complète de toutes les fixations nécessaires pour terminer l'assemblage se trouve dans la liste des composants inclus dans le dossier zip « Construction ».
Outils - Un tournevis est nécessaire pour croisillon une grande partie de l'assemblée; clés Allen et sont nécessaires pour spanners certains des boulons de fixation.
Peinture ou de vernis - Pour assurer la protection de montage de l'humidité nocturne pour prolonger sa durée de vie. Assurez-vous d'utiliser le produit est destiné à une utilisation en extérieur.
Adhésifs - à la fois la colle à bois de PVA et de résine époxy sont nécessaires.
Vous devriez finir avec six pièces: deux carrés égaux pour la plaque de base et la base de la boîte à bascule, un court rectangle pour l'avant de la boîte à bascule, un long rectangle (nous allons utiliser cela pour faire les côtés de la boîte) et deux grandes places pour la roues porteuses d'altitude. Notez que le « Tube à l'altitude de roulement Ratio » dans la feuille de calcul Calculs définit la taille des roues porteuses d'altitude seront. Partout entre 1,5x et 1,8x est très bien, avec de plus grandes roues entraînant un fonctionnement plus doux.
Montage du montage
Dans cette section, nous allons faire référence aux ressources sur le dossier zip « Assemblée » tout au long, nous vous recommandons d'imprimer ces avant de commencer.

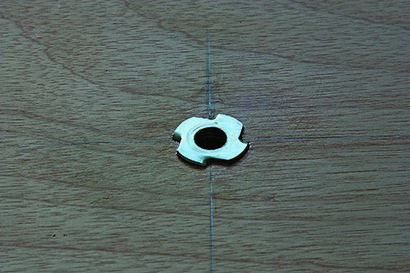

Nous partons du principe que vous avez rassemblé toutes les fixations, les roulements et autres pièces figurant dans notre liste « composants ». Enduire légèrement l'extérieur de l'un des écrous T avec une résine époxy et le tirer dans la partie supérieure de la plaque de base au moyen d'un boulon et les rondelles de 10 mm jusqu'à ce qu'il soit fermement en place. Percer le filetage du second écrou de T à l'aide d'un foret de 10 mm, et l'installer dans la partie supérieure de la base de la boîte à bascule de la même manière - utiliser un boulon de 10 mm, des rondelles et un écrou.

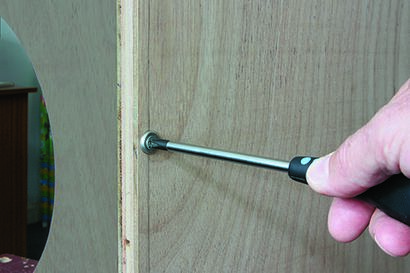

Ensuite, voir le schéma 2 et percer les neuf trous 4.5mm dans la base de rocker comme indiqué; fraiser les trous sur le dos. Fixer la base de balancier, des panneaux avant et latéraux ensemble à l'aide de la colle de PVA et 15 N ° 8 vis 1,5 pouces (neuf dans la base, trois de chaque côté, ceux-ci doivent également 4.5mm trous percés).
Pour les paliers d'azimut, couper la feuille de PTFE en trois 25mm tampons carrés (sauf si vous utilisez « Slide Glides »); fixer ceux-ci dans les trous de 1,5 mm de la base de boîte à bascule (voir Schéma 1) à l'aide des vis No 6 ¾ pouces.
Pour les paliers d'altitude, couper quatre morceaux rectangulaires de PTFE de 25 mm de longueur par la largeur des côtés de la boîte à bascule, puis percer et de les noyer. les attacher au-dessus des côtés de la boîte à bascule espacés aussi près que possible de 70 ° d'intervalle.
Assembler la boîte à bascule au-dessus de la carte de base, prenant en sandwich la LP - qui agira comme une surface d'appui striée - comme indiqué sur le schéma 3. Assurez-vous de laisser un espace de 0,5 mm sous la tête du boulon avant de serrer le contre-écrou en dessous de la plinthe.
Couper la bande de bordure à la largeur correcte avec des ciseaux et le fixer avec de la colle d'impact sur le périmètre des roues d'altitude, fixer les extrémités avec des vis No 6 ¾ pouces et les rondelles de coupe. Visser les deux éléments de retenue circulaires (disques en bois vous avez gardé au-dessus de la partie 1) à la partie supérieure centrale des côtés de la boîte de culbuteurs et appliquer feutre à la surface intérieure.
Pour finir, fixer les roues d'altitude aux anneaux tubulaires, prenant en sandwich les barres en queue d'aronde, à l'aide des rondelles surdimensionnés à l'extérieur. abaisser doucement les roues d'altitude dans le palier tasses « » pour terminer l'assemblage. En tant que dernière option, vous pouvez utiliser l'oscillation du télescope pour déterminer la position de la fixation d'une barre de contreventement.
Étape 3 - Lorsque la colle a séché, sable toutes les surfaces, y compris les roues d'altitude et les disques de retenue. Arrondir les quatre coins de la base du boîtier de culbuteur et la carte mère avec un petit rayon. Appliquer deux couches de sous-poil de qualité externe, suivi par deux couches de finition.

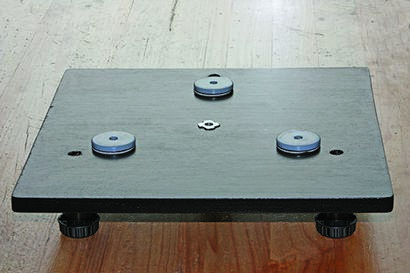

Étape 4 - Couper la hauteur des pieds réglables et les installer sur la face inférieure de la plaque de base. Attacher les trois patins de palier azimut de la carte de base à 120 ° positions. Fixer l'altitude patins de palier vers le haut des côtés, suivi par les éléments de retenue latéraux et en feutre.
Étape 5 - Placer le LP de vinyle centralement au-dessus des patins porteurs d'azimut placer ensuite la boîte à bascule central au-dessus de la plinthe. Insérer un boulon à travers l'écrou de 10mm T lisse de boîte de balancier, LP de vinyle et dans l'écrou de T sur la carte de base; serrer avec un écrou de nyloc dessous.
Étape 6 - Fixer des bandes de bordure sur les roues de roulement d'altitude, puis fixer les bagues du tube du télescope. Attacher les roues portant altitude aux anneaux de tubes surdimensionnés avec des rondelles, enserrant les barres en queue d'aronde. Enfin, abaisser votre portée doucement sur « les tasses » de la boîte à bascule.
