Comment construire un toit à deux versants dans Google SketchUp 8
D'abord, vous devez créer les avant-toits:
Formez un groupe de votre ensemble du bâtiment avant de commencer à modéliser le toit.
Utilisez l'outil de ligne pour créer un aperçu des parties de votre toit qui auront l'avant-toit de la même hauteur.
L'objectif est une seule face que vous pouvez compenser. Beaucoup de bâtiments ont des toits complexes avec les avant-toits de toutes les différentes hauteurs; pour le bien de cette étape, il suffit de créer une face qui, lors de décalage, va créer débords de toit dans les bons endroits.
Utilisation de l'outil de décalage pour créer une face en surplomb.
Effacer les bords de votre visage d'origine.
Un moyen rapide de le faire (avec l'outil de sélection) est double-cliquez sur l'intérieur de votre première face ou appuyez sur Suppr pour effacer tout ce qui est sélectionné.
Push / pull votre visage sur le toit en surplomb pour créer un fascia épais.
Différents toits ont fascias de différentes épaisseurs; si vous ne savez pas le vôtre, il suffit de prendre votre meilleure estimation.
Maintenant, suivez ces étapes pour construire un toit à deux versants:
Utilisez l'outil Protractor pour créer un guidage angulaire au coin de votre toit.
Les architectes et les constructeurs expriment souvent des angles d'élévation et de rapports d'exécution. Par exemple, un 04h12 (prononcé 4 en 12) la pente du toit augmente de 4 pieds pour 12 pieds, il exécute - une pente 01h12 est très peu profonde, et une pente 12h12 est très raide. Lorsque vous utilisez l'outil Protractor, la boîte de mesures de SketchUp comprend des angles exprimés sous forme de rapports, ainsi que ceux qui sont exprimés en degrés.
Utilisez l'outil de ligne pour dessiner un bord vertical à partir du milieu de votre toit au guide d'angle vous avez créé à l'étape 2.
Tirer deux bords de la partie supérieure de votre ligne verticale sur les coins du toit.
Effacer le bord vertical que vous avez dessiné à l'étape 3 et le guide que vous avez dessiné à l'étape 2.

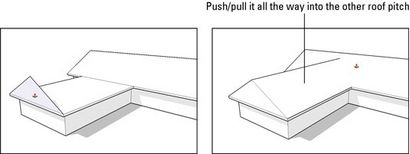

Push / pull en arrière votre pignon triangulaire.
Si votre toit à deux versants étend tout le chemin à l'autre extrémité de votre bâtiment, pousser / tirer en arrière loin. Si votre toit se jette dans une autre section du toit, extrudez jusqu'à ce qu'il soit complètement « enterré. »
Terminez votre avant-toits, fascia, soffite et râteau (s) comme vous le voulez.
