Comment faire un câble Ethernet - The Ultimate Guide
Ceci est mon guide sur la façon de faire un câble Ethernet. Souvent, nous venons de parler comme un câble réseau ou câble de raccordement. Faire vos propres câbles Ethernet coupera non seulement sur le prix de vos câbles. Vous pouvez également les câbles Ethernet dans la longueur exacte et avec le câblage dont vous avez besoin. Utilisez ce guide si vous faites des câbles Ethernet pour un usage personnel ou professionnel.
Tout d'abord, quelques informations sur les câbles Ethernet, les connecteurs et le câblage. Si vous êtes déjà familier avec cela, vous pouvez aller directement au guide:
Qu'est-ce qu'un câble Ethernet?
Un câble Ethernet est un des câbles utilisés pour connecter des périphériques à un réseau Ethernet. Les câbles Ethernet sont utilisés pour la transmission de données filaire entre les périphériques. L'Ethernet est une série de normes pour la communication entre les appareils tels que les ordinateurs.
Vous le savez probablement à partir de votre propre réseau local. Les normes Ethernet sont utilisées dans la plupart des ordinateurs, les ordinateurs personnels et les serveurs. Mais vous pouvez également trouver les normes Ethernet dans l'industrie de l'automatisation. A titre d'exemple de ce PROFINET la sœur PROFIBUS utilise Ethernet sur paires torsadées pour communiquer entre PLC. Ehernet sur paire torsadée est ce que nous allons utiliser pour faire un câble Ethernet.
Ethernet sur paire torsadée
Les réseaux Ethernet utilisent des câbles à paire torsadée pour les communications filaires. câbles à paires torsadées sont des câbles où les fils sont torsadés à l'intérieur le long du câble à paires. La raison de la torsion des fils en paires sont à annuler tout bruit ou des interférences électriques provenant de l'extérieur. Aussi connu sous le nom EMI. Réseau sont généralement vulnérables au bruit. Surtout quand la commutation est sur des distances plus longues. La torsion des fils en paires est fait pour faire une transmission en mode différentiel sur les signaux d'égaler le bruit.
Il existe plusieurs types de câbles Ethernet à paires torsadées sont disponibles. L'UTP, STP et quelques autres. Ils sont tous différents et utilisés dans des environnements différents en fonction du niveau d'interférences électriques.
câbles UTP
UTP signifie non blindé Twised paire. Ces câbles sont sans un blindage autour des fils ou des paires de fils. Les câbles UTP sont parfois utilisés pour les câbles de raccordement à la maison ou dans des environnements de bureau. Mais ils ne sont jamais utilisés dans des environnements industriels ou bruyants, parce qu'ils sont vulnérables au bruit. Même si les fils sont tordus, les signaux sont toujours vulnérables aux environnements avec beaucoup d'interférences électriques.
câbles STP
STP signifie Shielded Twisted Pair. câbles STP est un nom couramment utilisé pour tous les câbles à paires torsadées blindées. Selon la façon dont le blindage est fait dans le câble, vous pouvez obtenir plusieurs types de câbles à paires torsadées avec blindage. STP se réfère à tous les câbles avec soit un bouclier ou d'une feuille pour protéger les signaux de bruit.
En plus de l'écran, une feuille est également utilisé dans les câbles à paire torsadée. Feuille ou FTP (Foiled Twisted Pair) est une couche de métal soit foiled autour de tous les fils, toutes les paires de fils, ou les deux.
Tous ces types de câbles à paires torsadées sont disponibles avec des spécifications différentes. Les câbles sont disponibles avec des fils ou des fils standed de base solide. fils standed sont des fils souples. En effet, les fils sont divisés en plusieurs petits fils. Sur l'autre fils d'âme solide main sont des fils solides et ne sont pas très flexibles. fils d'âme solides sont habituellement utilisés dans l'installation fixe.
Câble à paire torsadée est livré avec différentes épaisseurs de fil métallique. Les habituels sont 22 et 24 AWG. Si vous allez faire des câbles Ethernet plus, vous devez utiliser des câbles à paires torsadées avec le numéro de AWG le plus élevé. Comme les câbles rallongent, le fait de la résistance. Si vous utilisez des fils plus épais la résistance sera plus faible. Rappelez-vous, plus la résistance, la connexion réseau plus lent sera.
catégories de câbles Ethernet - Câbles Cat
Les câbles utilisés pour la fabrication des câbles Ethernet sont divisés en catégories. Chaque catégorie est définie par la bande passante disponible et utilisé à des fins différentes. Par exemple catégorie 3 ou câbles cat3 sont utilisés pour les connexions téléphoniques. Toutes les catégories de câbles pour les câbles à paires torsadées sont définies dans la norme ISO 11801.
Les câbles Ethernet Ce guide vise pour sont ceux utilisant des connecteurs RJ45 dans les extrémités. Ce sont eux que vous pouvez faire par vous-même. Pour cela, vous utiliserez une des catégories de câble suivantes.
Câble Ethernet CAT5
Utilisé pour de courtes distances LAN (100Base-Tx).
Catégorie 5 câbles ou câbles Ethernet CAT5 sont normalement utilisés dans des environnements sûrs de bruit. Ils peuvent supporter jusqu'à 100 Mbit / s. Étant donné que les câbles et cat3 cat4 ne sont pas utilisés pour les câbles Ethernet, CAT5 est le plus lent câble Ethernet, vous pouvez faire.
câble Ethernet Cat5e
Obtenir un peu mieux avec une plus grande vitesse de transmission (1000Base-T).
Cette catégorie est une sous-catégorie ou une extension de la catégorie 5. Cette catégorie a presque les mêmes spécifications que CAT5, eXept de certaines limites par exemple la perte de rendement. Cela rend plus rapide la vitesse du réseau disponible. Voilà pourquoi les câbles CAT5e sont plus rapides que les câbles CAT5.
Cat6 Ethernet
Maintenant, nous sommes là! Pouvant accueillir jusqu'à 10GBASE-T.
Offrant jusqu'à 10 Gbit / s, câbles de catégorie 6 sont les plus rapides ceux. Toujours pas de connexion fibre, cependant. Mais CAT6 sont les plus rapides des câbles Ethernet que vous pouvez faire.

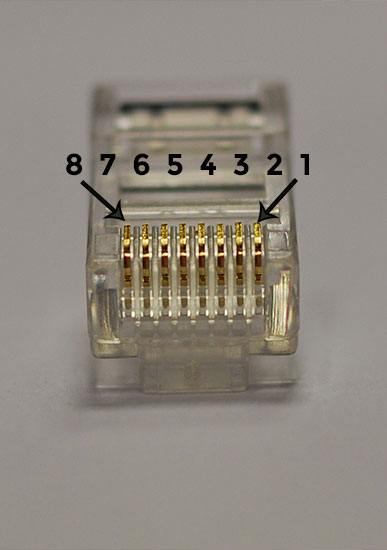

connecteur RJ45
RJ45 est un connecteur à 8 broches. Un pour chaque fil dans un câble Ethernet typique avec 4 paires de fils. Le connecteur RJ45 est un connecteur à sens unique. Cela signifie que sur le dessus du connecteur il y a un petit, vous ne pouvez le connecter d'une façon. Voici comment le brochage RJ45 ressemble:
Lorsque vous faites un câble Ethernet, il est important de savoir où chaque # broches est. Parce que, lorsque vous vous connectez un câble Ethernet à un connecteur RJ45 que vous allez utiliser un outil de sertissage. Lorsque vous avez frisé le connecteur il n'y a pas de retour. Ainsi, les fils mieux être au bon endroit, ou vous aurez recommencer. Assurez-vous d'avoir des connecteurs pour la pratique.
Connecteur RJ45 UTP
Le premier type de connecteur RJ45 vous pouvez utiliser pour fabriquer des câbles Ethernet sont le connecteur UTP. Comme avec les câbles UTP signifie simplement paires torsadées blindées. En effet, les connecteurs UTP n'a pas de bouclier, et sont entièrement fabriqués à partir de plastique.
Le connecteur RJ45 UTP est la plus simple de travailler avec, puisque vous n'avez pas à vous soucier du bouclier. Vous pouvez l'utiliser avec les deux câbles à paires torsadées blindés et des blindés.
100 de ces connecteurs UTP ne sont que 8,98 $ sur Amazon.
Les broches dans un connecteur RJ45 sont réalisées avec un bord tranchant pour couper dans les fils, et de ce fait établir une connexion électrique.
Connecteur RJ45 STP
L'autre option que vous avez, quand vous faites votre câble Ethernet est le connecteur RJ45 STP. Le connecteur STP est fait de plastique comme le connecteur UTP. Mais le connecteur du STP a un écran métallique ou un boîtier métallique autour du connecteur.
Pince à sertir RJ45
Pour la connexion électrique, nous devons insérer les fils dans le connecteur RJ45 et appuyez les broches. Cela se fait avec l'outil de sertissage RJ45. L'outil sera également appliquer une pression à l'ouverture du connecteur, pour fixer le câble.
Celui ci-dessous est pas cher mais bon et peut être acheté ici sur Amazon.
Câble Ethernet Câblage
Le câblage des câbles Ethernet peut se faire de plusieurs façons. Deux des façons les plus courantes sont en suivant les normes T568A et B. La raison de l'utilisation de ces normes sont que les signaux fonctionneront dans les paires de fils; d'une manière qui profite du bruit annulant l'effet des fils torsadés. En utilisant les normes rend également très facile de faire un câble Ethernet croisé.
T568A Câblage
La première norme de câblage est le T568A. Il est également appelé comme A. Chaque couleur de fil a sa propre position de numéro d'identification.
Voici comment le câblage T568A à un connecteur RJ45 ressemble à:

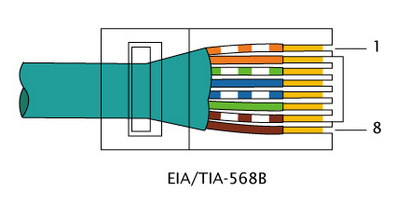

Câblage T568B
T568B est l'autre norme. La différence par rapport à la Une norme est que les paires orange et vert sont permutées. Vous pouvez voir le câblage T568B ci-dessous:

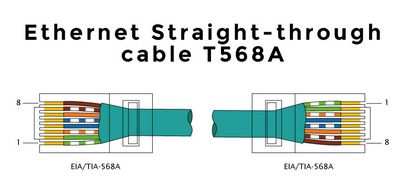

Droite par câble Ethernet
Les câbles Ethernet peuvent être de deux façons différentes. La première est appelée droite à travers et est le plus simple. Passage direct signifie que le câble est raccordé également à ses deux extrémités. Les fils passe d'un numéro d'identification au même nombre de broches.
Pour un câble Ethernet droit, vous pouvez utiliser T568A éther ou T568B. Tant que vous utilisez la même norme dans les deux extrémités du câble. Si vous étendez un réseau existant, vous devez toujours vérifier quel standard fil est utilisé pour des câbles droits et continuer cela. Aussi, vous devez être cohérent dans votre choix, et donc en utilisant la même norme pour tous vos câbles.
câble Ethernet croisé
Le deuxième type de câble que vous pouvez faire est le câble Ethernet croisé. câbles de liaison Ethernet sont faits pour une raison particulière. À savoir échanger les fils utilisés pour envoyer et recevoir des données.
Par exemple, dans un connecteur RJ45 sur un ordinateur chaque # broche a une fonction définie. Deux des broches sont pour l'envoi de données, et deux des broches sont pour recevoir des données. Lorsque vous voulez vous connecter deux ordinateurs que vous allez avoir besoin d'un câble Ethernet croisé. Permutant les deux fils pour envoyer et recevoir des données à une extrémité du câble, fera les bonnes connexions. Vous ferez une connexion entre les broches utilisés pour envoyer dans l'un ordinateur et les broches utilisés pour recevoir dans l'autre ordinateur.
câbles de liaison Ethernet sont utilisés lors de la connexion de périphériques similaires.
Des dispositifs similaires a l'envoyer et recevoir les mêmes numéros de broches.
La façon la plus commune de faire un câble Ethernet croisé est d'utiliser T568A à une extrémité du câble et utiliser T568B dans l'autre extrémité du câble. Ceci est l'autre raison que ces normes sont si utiles. Étant donné que la différence entre la norme de A et B est de deux paires de fils échangés. Les paires exactes utilisées pour l'envoi et la réception de données.
Le schéma de câblage ci-dessus montre comment un câble Ethernet croisé ressemble. Le câble de liaison sont reliés à la norme A et B à chaque extrémité.
Comment faire un câble Ethernet
Jetez un oeil à des didacticiels vidéo ou lisez le guide étape par étape ci-dessous sur la façon de faire un câble Ethernet.
La première vidéo est sur la façon de faire un câble Ethernet à l'aide des connecteurs RJ45 UTP:
La deuxième vidéo est sur la façon de faire et le câble Ethernet avec connecteurs RJ45 blindés ou connecteurs STP.
tutoriel câble Ethernet - Etape par étape
- La première chose à faire est de dénuder le câble de manière à au moins 2 cm ou environ un pouce des fils sont visibles. Utilisez un couteau ou d'une pince à dénuder. Soyez conscient de ne pas couper l'isolement des fils. Au début, il pourrait être une bonne idée de dépouiller un peu le câble de sorte que les fils sont un peu plus. Il fera la prochaine étape plus facile.
- Détordre tous les fils et les redresser. Cela peut être fait en utilisant vos doigts ou des clous.
- Maintenant, vous devez mettre les fils dans l'ordre des couleurs correct - A ou B. Placez le câble entre le pouce et l'index, de sorte que les fils sont visibles. Mettez les fils dans l'ordre dont vous avez besoin.
- Tout en maintenant le câble avec les fils dans l'ordre correct, couper la longueur des fils jusqu'à 13 mm.
- Avec votre autre main, tenez le connecteur RJ45 de sorte que les numéros de broches sont alignés avec les fils respectifs. Assurez-vous que vous tenez le connecteur RJ45 de la bonne façon, de sorte que les numéros de broches sont alignés correctement.
- Insérez les fils lentement dans le connecteur RJ45. Chaque fil doit trouver sa propre voie menant à la broche. Cela peut être une étape délicate et vous pourriez avoir besoin de répéter l'étape 2 et 3.
- Assurez-vous que chaque fil est au numéro de la broche correcte.
- Appuyez sur le câble dans le connecteur RJ45 jusqu'à ce que tous les fils sont visibles à l'avant du connecteur.
- Placez le connecteur RJ45 dans la fiche RJ45 sur votre outil de sertissage. Lorsque vous êtes sûr que le connecteur est connecté, appuyez sur l'outil de sertissage. Assurez-vous d'appuyer sur tout le chemin vers le bas.
- Enfin, faire une inspection visuelle pour voir si les fils sont connectés et dans le bon ordre. Vous devriez également tirer légèrement dans le connecteur, pour voir si le câble a été obtenu.
Rappelez-vous, il peut être difficile au début, en particulier avec les fils épais. Mais la pratique fait mieux, et finalement vous même commencer à profiter de faire des câbles Ethernet.
Ethernet sur des réseaux de cuivre est limitée à une distance de données de seulement un câble 100 mètres (328 pieds) en utilisant une paire torsadée non blindée (UTP) ou sheilded paire torsadée (STP). En utilisant un réseau Ethernet à fibre optique Convertisseur. le câblage de la fibre peut être utilisée pour étendre les connexions de données sur une distance beaucoup plus grande. Ethernet à fibres optiques Convertisseurs changer Fast Ethernet ou Gigabit UTP liens vers 100Base-FX ou des connexions fibre 1000Base-X à des distances allant jusqu'à 100 km en mode simple 9/125 fibre.
Ils peuvent également être utilisés dans des environnements avec des niveaux élevés d'interférences électromagnétiques (EMI) qui se trouve couramment dans les environnements industriels. Ces interférences peuvent provoquer la corruption des données sur les lignes Ethernet en cuivre. Cependant, les données sur fibre est à l'abri de ce type de bruit. Ethernet à fibre optique Con Verter vous permet d'interconnecter vos périphériques Ethernet en cuivre sur fibre optique assurant une transmission optimale des données à travers l'ensemble du réseau à longue distance.
L'émetteur-récepteur utilisé dans un réseau Ethernet à fibre optique convertisseur transforme le signal à partir d'une liaison Ethernet UTP / RJ45 à celui qui est léger et peut être utilisé par un câble à fibre optique. Les convertisseurs de média peuvent se connecter à différents types de câbles à fibres optiques tels que multimode ou monomode. Beaucoup de différentes longueurs de fibres chimiques pré-sont disponibles et sont parfaits pour votre réseau Ethernet à l'application de la fibre. des connecteurs à fibres optiques viennent en ST, SC ou LC.
« Les habituels sont 22 et 24 AWG. Si vous allez faire des câbles Ethernet plus, vous devez utiliser des câbles à paires torsadées avec le numéro de AWG le plus élevé. Comme les câbles rallongent, le fait de la résistance. Si vous utilisez des fils plus épais la résistance sera plus faible. Rappelez-vous, plus la résistance, le ralentissement de votre connexion réseau sera « .
Plus l'AWG, plus le diamètre du fil est, de sorte que la résistance augmente. Vous devez donc le numéro de AWG le plus bas possible en les utilisant sur de longues distances.
