Introduction: Comment faire un ion négatif Ioniseur
Deux modèles seront présentés, une pleine onde rectifiées et l'autre demi-onde rectifiées ioniseur d'ions négatifs. Doté d'un ventilateur en option sur le modèle pleine onde.
Les avantages des ions négatifs sont censés
• et rafraichir purifier l'air
• aide humeur de levage
• soulager la dépression, y compris la dépression hivernale (SAD)
• éliminer en suspension dans l'air des particules les plus petites (à l'intérieur)
- HAUTES TENSIONS présents dans les deux appareils est suffisamment élevée pour induire un mauvais cas de Tourettes temporaires. à-dire tics / jurons.
- Soyez conscient des risques lorsque vous travaillez avec FIBREfilaments en vrac de carbone si vous utilisez cette option pour réseau haute tension au lieu de broches.
Étape 1: Composants et conception
- fer à souder et soudure.
- tournevis, plat et étoiles
- perceuse sans fil.
- Hot Melt pistolet à colle.
- enrouleur de fil.
5v pour réduire la consommation de courant et le bruit.
La version demi-onde utilise moins de composants et moins de courant, la plus petite taille est également plus difficile à construire.
Dans les deux versions de la bande négative de la diode doit être dirigée vers l'entrée de tension alternative.

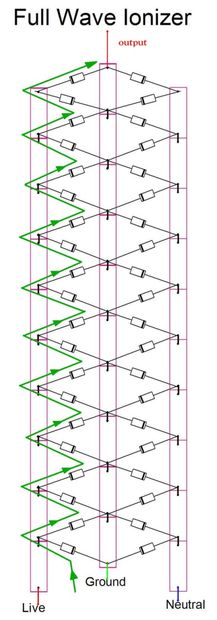

Si vous suivez les flèches vertes sur les diagrammes de composants, vous devrez d'abord rencontrer le côté négatif sur la diode première, indiquée par la bande blanche.
Étape 2: ioniseur Full Wave Matériaux et Dimensionnement de composants
- 2 x résistances de 10Meg ohms. (Limite de courant de sortie pour la sécurité)
- 40 x 1N4007 diode.
- 30 x condensateur 100nF 275V suppression classe x2.
- Une longueur de 350 mm de goulotte tubulaire ega.
- 2 embouts de tube EGA pour goulotte.
- 4 x auto taraudeuses pour embouts.
- faible fil de raccordement de l'intensité, du type fil d'alimentation ATX est fine.
- 3 1 mètre noyau conducteur de courant alternatif de 220V.
- broches standard (ou fibre de carbone) de la grille haute tension.
- 60mm x 60mm 12V ventilateur à courant continu, vieux ventilateur cpu fonctionne bien.
- protection des doigts pour ventilateur au-dessus.
- vieux chargeur de téléphone portable +/- 5 V cc pour ventilateur électrique.
- petit interrupteur pour le ventilateur, nécessaire pour un fonctionnement silencieux.
Étape 3: demi-onde ioniseur Matériaux et composants Mise en page
Matériel nécessaire pour la version demi-onde:- tuyau en PVC de 50 mm environ 330 mm de long.
- 2x 50mm butées de fin de PVC.
- 2x entrants tube de 50 mm, nécessaire pour le montage des butées d'extrémité.
- 2 petites auto taraudeuses, pour le montage des butées d'extrémité amovibles.
- double noyau 1metre puissance 220v, 5 Ampères est très bien.
- 2 x résistances de 10Meg ohms. (Limite de courant de sortie pour la sécurité)
- 30 x 1N4007 diode.
- 30 x condensateur 100nF 275V suppression classe x2.
- broches standards (ou fibre de carbone) de grille haute tension.
Étape 4: fibre de carbone Vs broches pour haute tension de grille.
Les deux composants d'un ioniseur d'air sont à haute tension et des pointes aiguës sur la grille à haute tension.

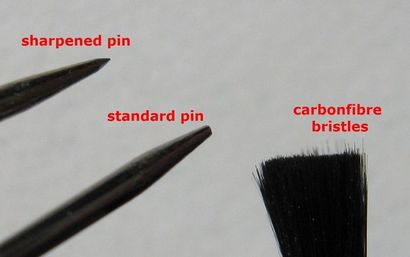

Je préfère la fibre de carbone (CF) en raison des milliers de points très faibles à partir desquels les ions négatifs échappent, contre seulement un par rapport à une broche.

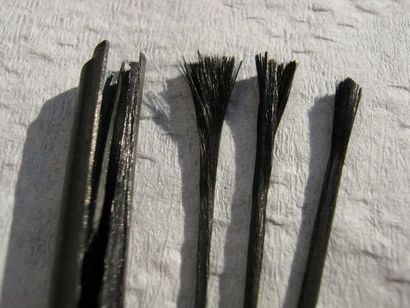

Cependant ma méthode d'obtention de ladite CF peut sembler un peu bizarre à certains gens. Ce que je faisais était d'utiliser un tube CF cassé d'un de mes avions RC (écrasé :() et brisèrent 3 petits éclats long de 2 mm x 20 mm. Je exposons brièvement les conseils feu, puis ont fait sauter la flamme dehors, alors j'effleuré les conseils propres de cendres en vrac / fibres.
Essayez de ne pas respirer ces fibres lâches ou le résultat pourrait être une toux persistante.
nettoyer une fois que les morceaux ont été enveloppés avec du fil de cuivre mince, d'agir comme une amorce pour le soudage des connexions électriques avec, puis emballés sous film rétractable.
Je garde les conseils de travail sur 3 mm de long pour les empêcher évasement et court-circuiter quelque chose.
Dans un premier temps, j'affûté des broches standards de couturiers qui ont bien fonctionné dans la version pleine vague, mais je pourrais encore envisager une mise à niveau des conseils des FC pour le ioniseur pleine onde,
Étape 5: Vitesse Conseil câblage
Après avoir terminé l'ioniseur pleine vague, je découvre les choses vont beaucoup plus vite si vous êtes en mesure d'acquérir une enveloppe métallique, vu dans l'image ci-dessous.
J'utilise l'une des branches de la coiffe que le poste pour envelopper les 3 autres conducteurs sur.
Il est également possible de se passer l'emballage et il suffit d'utiliser la même technique, mais son juste plus fiddly et prend plus de temps, même si le produit final ressemblera plus propre.
Étape 6: Onde pleine ioniseur

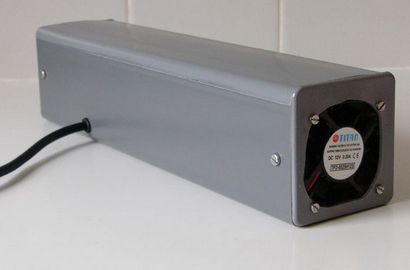

La vague redressée ioniseur semble fonctionner un peu mieux que son demi-frère d'onde, le ventilateur en option augmente également les performances, bien que certains gens semblent penser qu'il est dans la manière du flux d'ions, en absorbant peut-être un assez grand nombre au détriment d'une meilleure performance.
La performance augmente considérablement avec le protège-doigts à la terre, ce qui est la raison pour laquelle le ventilateur est inversé avec le protège-doigts tournés vers l'intérieur.
Étape 7: Composante onde pleine Assemblée

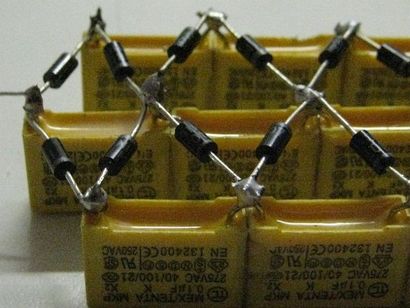

D'abord tous les condensateurs ont été collés bout à bout, 3 lignes, puis les diodes ont été posées sur le dessus et soudées. Observer la polarité de la diode correct avec la bande de neg blanc pointant vers le côté d'entrée de courant alternatif.
Le conducteur de masse doit être sur la ligne médiane de bouchons, et soit rangée extérieure pour vivre ou neutre.
Une fois que les composants sont soudés je mets des gouttes de colle sur les points soudés pointus pour réduire la décharge corona qui améliore les performances de HV (haute tension).
Le réseau multiplicateur de tension HV terminé est ensuite collé à la paroi latérale du tube ega, ce qui contribue également à la séparation des composants pour empêcher les hautes tensions de sauter à travers les composants.
Étape 8: Le ventilateur en option et son alimentation
J'ai utilisé un chargeur 5V nokia bien que tout chargeur de téléphone portable évalué à 5 V fonctionnera, 4.5V ne semble pas cependant.

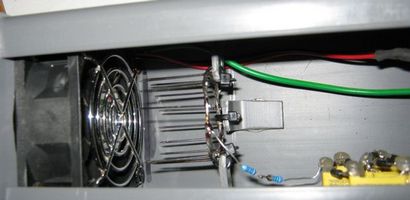

Un ventilateur de 60 x 60 mm correspond à l'intérieur du tube ega extrémité d'arrêt, ce qui facilite le montage de l'interrupteur, qui est épissé dans le fil de sortie en courant continu, à proximité.

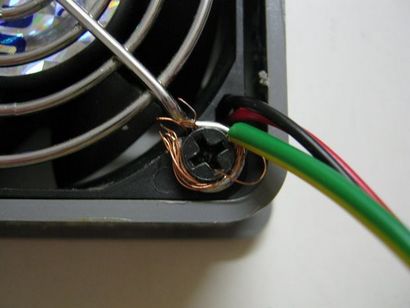

Le ventilateur ne fonctionne pas avec sa puissance inversée, donc le connecter et voir de quelle manière il souffle. Montez-le ensuite de telle sorte qu'il aspire l'air de l'ioniseur, avec le protège-doigts à l'intérieur, qui est relié à la terre au fil de terre verte de l'entrée en courant alternatif.
Il est préférable d'enlever tout métal dans le chemin d'ions, y compris l'autocollant de feuille de métal sur les pales du ventilateur, il pourrait absorber les ions négatifs abaissant considérablement les performances.
Etape 9: Le HV Pin Grille

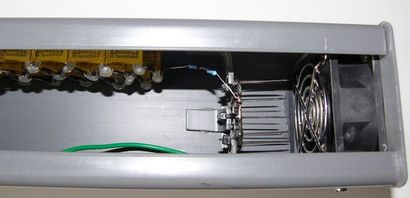

Une fois que le réseau recouvrement / diode est collée en place, puis les broches HV peuvent être placés et montés. Je morceaux de la goulotte tubulaire ega chaud collées et percés d'une petite attache de câble. Ensuite, l'ensemble ventilateur / grille est espacée (1 cm) du bout de broche, et la goulotte est scié à la taille.
J'ai aussi percé les embouts pour les rendre amovibles, 4 auto saigneurs est tout ce dont ils ont besoin.
Etape 10: La demi-onde ioniseur
Commencer par collage tous les condensateurs, les 2 rangées de 15 chacun. Ce format permet une séparation tension entre tous les composants haute tension, une meilleure performance, plus sûr aussi.
Etape 11: La Fin Cap, HV de la grille et neutre
Un fil de cuivre nu a été formé et collé dans le bouchon de PVC, ce sera relié au fil neutre si il faut prendre soin de garder où les doigts ne peuvent pas atteindre.
Encore une fois de petits morceaux de PVC sont utilisés pour le montage des pointes haute tension FC.
Étape 12: Assemblage final
La raison pour laquelle je ne vous embêtez pas avec les fusibles dans la jambe en direct de l'entrée AC, est que vous pouvez obtenir mal choqué du côté haute tension des choses et le fusible est même pas aller à souffler, et encore moins vous protéger.
La chose importante à retenir est de décharger l'appareil si vous voulez travailler à nouveau, court la grille neutre sur le côté haute tension via les résistances 10Meg pour éviter de stresser les composants.
NE PAS OUBLIER à court-circuiter l'entrée AC 220v une fois que vous avez tiré hors de la prise murale, les bouchons portent encore une charge suffisante pour vous réveiller assez rudement.
Mon avenir FAIRE liste pourrait inclure:- la mise à niveau des broches HV dans la version pleine vague de conseils des FC
- changer la grille neutre filaire dans la version demi-onde à la grille appropriée terre / au sol, ce qui veut dire que je vais avoir besoin d'un câble 3 de base pour l'entrée à la place de l'actuelle flex twin.

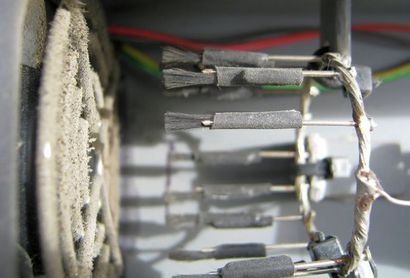

La dernière image est une vue de l'ensemble de la pointe des FC mis à jour après beaucoup d'utilisation de sorte que son assez poussiéreuse là-dedans.
