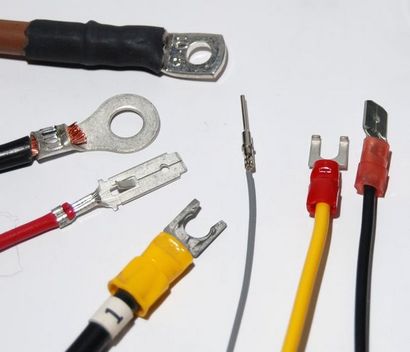

Introduction: Comment faire une qualité sertis commune
Alors que bien compris dans les bourreliers professionnels, l'application correcte de sertissages est quelque chose qui ne semble pas être aussi largement compris dans les milieux de bricolage avec beaucoup d'informations disponibles allant de pas très approfondie à l'extérieur à juste titre mal; Un de mes amis a été une fois donné les conseils par un employé dans un magasin salut-fi voiture pour maintenir l'outil de sertissage sur le câble avec du ruban isolant et rien d'autre. Est une technique de sertissage qui peut produire conjointement fiable, durable, efficace et facilement avec très peu de formation.
Une grande partie de cette Instructable se concentrera sur les matériaux et les outils, je vais donc diviser ce bas en détail dans trois domaines principaux et conserverons les moyens d'introduction simple:
Bonne qualité des bornes serties en fonction de l'application
Torons d'une spécification connue (non noyau solide)
Pince à dénuder de bonne qualité
Pince à sertir pour répondre aux bornes
Étape 1: Choisir le fil
Si vous ne trouvez pas cette information, vous devrez revenir à la mesure et un peu de calcul. Bande arrière d'une longueur de l'isolant, puis compter le nombre de brins de fil individuels et mesurer le diamètre d'un micromètre avec un ou vernier étrier. Vous pouvez ensuite traverser se référer à une table ou à calculer la superficie de section transversale en multipliant le nombre de brins par la zone d'un brin calculée par πr2.
Diamètre d'isolation est important pour les sertissages les plus fiables car elle affecte la façon dont l'arrière du sertissage saisit le fil, mais aussi longtemps que vous utilisez des fils standard, cela ne devrait pas vous donner une question importante. Il est toutefois important de considérer cela vous utilisez un Crimp dans une application professionnelle.

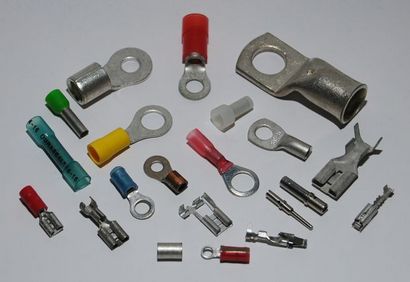

Étape 2: Le choix du terminal Crimp
Le choix du terminal Crimp
Pré isolé sertissages

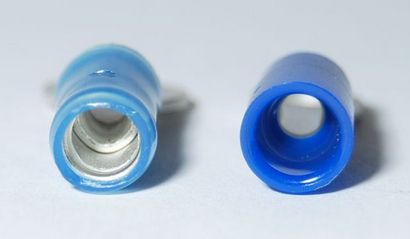

Si vous utilisez des terminaux pré-isolés les meilleurs connecteurs de qualité ont un manchon métallique pour saisir l'isolant des fils électriques, les pièces de qualité inférieure n'ont pas. L'image des sertissages sectionnés montré en font évident, mais de déterminer quand ne pas sectionnée, regardez le canon du sertissage de l'extrémité d'entrée de fil. Vous verrez le métal à presque la fin du sertissage dans une partie de la qualité, mais il va s'arrêter dans des parties moins chers.
Tous les terminaux seront vendus avec une taille de fil définie doit être ce Range-inscrit sur le paquet, mais sinon et que vous utilisez des pièces pré-isolés, vous pouvez dire par la couleur du manchon. La norme est généralement adoptée:
Rouge Isolation 0.5-1.5mm2 / 22-16 AWG
Bleu Isolation 1.5-2.5mm2 / 16-14 AWG
Isolation jaune 4.0-6.0mm2 / 12-10 AWG
Il y a d'autres couleurs autour, mais il est peu probable de rencontrer ces moins que vous faites un travail industriel, aéronautique ou militaire.
Fermé Barrel sertissages Un isolés
Ces pièces sont réalisées dans l'une des deux feuilles ou des bornes formées façons-tubes. Ceux de la feuille formée sont fabriqués en coupant le matériau de feuille plane et ensuite mise en forme pour réaliser un tube à une extrémité. De meilleurs qualité de ce type auront des matériaux plus épais et la couture brasé. des bornes de tube sont fabriquées par découpe d'un tube de pièces de longueur, l'aplatissement d'une extrémité et un trou de perforation. Le type de tube ont tendance à être plus robuste et donc sont plus fréquents dans le plus grand par exemple tailles-vous pourriez rencontrer ces derniers sur une alimentation du moteur démarreur.
Un fût ouvert sertissages isolés
Ce type de Crimp est de loin la plus grande quantité de variation qui tend à être le type utilisé dans des boîtiers de connecteurs. Parmi les milliers disponibles, de loin les plus courantes que vous êtes susceptible de rencontrer sont du type de lame, de ces ¼” lame sont avec 1/8” le plus commun (3.2mm) et 3/16” (4,8 mm) aussi fréquemment rencontré. Vous trouverez ces connecteurs largement utilisés dans les voitures, appareils électroménagers, équipement Salut-Fi, etc.
Autres types
Il y a beaucoup d'autres types de sertissage autour, dont la plupart ont des applications spécifiques et vous êtes donc peu susceptible de rencontrer dans la vie de tous les jours.
Emballage
Une grande partie des frisures sont disponibles sous une forme qui permet le sertissage automatique sur un spécialiste machines- normalement une bande ou un support fourni sur une bobine. Ceux-ci peuvent être sertis avec des outils à main, mais devront être enlevés ou coupé à partir d'une bande de support. D'autres terminaux sont fournis comme des « pièces individuelles en vrac piece'- fournis habituellement dans des sacs ou des boîtes.

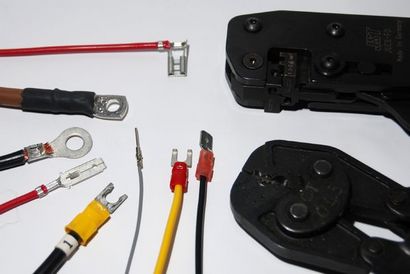

Étape 3: Choix d'un outil
En règle générale, je voudrais essayer et d'éviter tout outil qui n'a pas un cliquet bien en fonctionnalités parfois c'est tout simplement pas possible, il est préférable de faire le choix de savoir pourquoi.
Ceux-ci font tout vendre sous leur propre nom, ainsi que « l'ingénierie badge » pour les autres. Vous devrez toutefois aller à un revendeur / distributeur d'acheter leurs pièces qu'ils vendent tous que le commerce.
Étape 4: Faire l'outil de sertissage
Si vous utilisez un frisage et non isolée doivent manchon, mettez un morceau approprié de chemisage sur le fil. En règle générale 3: 1 rapport de rétrécissement, thermorétractable garni d'adhésif ferait en sorte que le bon support à la fois le fil et sertir est réalisée. Une longueur d'au moins 2 fois le canon de sertissage donnera généralement une bonne prise en main. Autre chemisage peut être revisées en particulier manches en néoprène (Hellermann manches) aussi bien.
Avant d'effectuer un grand nombre de sertissages, il est probablement utile de faire un test de sertissage sur le fil représentatif et terminaux pour vous assurer des paramètres corrects.
Si vous utilisez Heatshrink, ou tout autre chemisage. Mettre en place le manchon et si nécessaire la chaleur à rétrécir vers le bas. Utilisez un source- thermique approprié idéalement un pistolet à air chaud, mais des éléments tels que les fers à souder peuvent être utilisés avec beaucoup de soins. Avant de rétrécir, assurez-vous que le chemisage est au bon endroit, pas obstrue l'extrémité terminale du sertissage.
Étape 5: Informations complémentaires
Informations complémentaires
Certains Science - Contrôle de la qualité
Il est à la fois possible sur et sous sertir une borne;
Les systèmes à sertir sont conçus pour comprimer les brins de fil ensemble à un niveau défini de telle sorte que pas d'espaces interstitiels (lacunes) sont laissés entre les brins. Ceci empêche à la fois l'humidité et de l'oxygène entrant dans la bague de sertissage et évite donc la corrosion de se produire. Si cela est correctement effectué, souder l'arrière d'un sertissage (comme certaines personnes recommanderont) n'a aucun effet sur la résistance à la corrosion du joint car il n'y aura pas d'espace pour la soudure pour entrer. En fin de compte le processus de sertissage vise à déformer le fil et sertir à un niveau prédéfini, afin d'éliminer les espaces ainsi que le travail à froid le fil à un niveau prédéterminé.
Sous-sertissage qui peut être réalisé en utilisant le mauvais outil ou mourir pour le sertissage, pas à vélo l'outil complètement fermé, à l'aide des outils de type pince ou par une sélection incorrecte de sertissage et le fil, laissera ces espaces interstitiels ouverts, permettant à l'humidité et de l'oxygène pour entrer, ce qui permet en fin de compte la corrosion et par conséquent un joint haute résistance, ou une défaillance mécanique. Si la sous-sertis, le joint aura également réduit la résistance mécanique et à un niveau extrême se retirera avec une force très faible. Alors que la force de traction de l'articulation n'est pas un test idéal (en raison de plus-sertissage problèmes décrits ci-après), il est un test commun qui est rapide à appliquer dans un environnement d'usine et est donc couramment utilisé comme une vérification de contrôle de la qualité.
Pull tests- à la main ce qui peut être un remorqueur doux sur un joint, mais dans un environnement de production d'un testeur calibré est généralement utilisé pour appliquer une force jusqu'à ce que le joint échoue, prenant note de la force de rendement obtenu. Cela peut être une vérification rapide en cours qui détectera sous-sertissage, mais pas nécessairement sur-sertissage.
Crimp mesure de la hauteur en hauteur du fil terminé dans la zone de sertissage est une bonne méthode pour le contrôle de la qualité car il est non destructif, et peut prendre à la fois sur et sous le sertissage simplement.
Crimp force- de nombreux outils de sertissage automatisés mesurent la force appliquée au cours du processus de sertissage. Ceci est une autre méthode fiable d'obtenir une indication de la qualité Crimp, et a l'avantage qu'il est en cours Check- pas nécessaire d'arrêter les machines ou à prélever des échantillons.
outils- Esoteric En raison des dangers de sertissage décrit ci-dessus, et la difficulté de le détecter, je vous recommande fortement d'utiliser un outil de type marteau, ou toute autre chose qui ne soit pas spécifiquement conçu pour le type de sertissage. Cela inclut serrant dans un étau, serrant avec un étau avec un clou à mettre en retrait, à l'aide des pinces au sol, la raclée avec un marteau ou toute autre méthode brutale qui pourrait venir à l'esprit. Vous pourriez obtenir un résultat raisonnable, mais il y a un risque très élevé et vous ne serez pas joint échouera prématurément.
Lectures complémentaires
Malheureusement, il y a très peu d'informations largement disponibles sur la technologie de sertissage, et de loin le meilleur livre est actuellement épuisé;
Manuel connecteur électrique: technologie et applications (Electronic Packaging et série d'interconnexion), Robert S Mroczkowski, ISBN 978-0070414013
La plupart des fabricants de grands Crimp ne produisent cependant une sorte de guide, les éléments suivants sont de bons exemples. D'autres sont disponibles;
Étape 6: Top Conseils
Enfin, mes meilleurs conseils pour un son, joint sertis fiable sont;
Acheter une bonne qualité à sertir les bornes
Faites correspondre le droit à sertir à la taille du fil droit
Faites attention lorsque vous dénudage de ne pas endommager
Utilisez un outil de sertissage à cliquet de bonne qualité
Ne pas souder le sertissage
Utilisation gaine thermorétractable pour fournir un soulagement ou une isolation souche si nécessaire
Merci pour la query- Je vais commencer par un peu de fond:
Les connecteurs appelés connecteurs « Du-Pont » sont vraiment un terme générique pour
une broche carrée, 0.1" PCB de connexion de fil. Les pièces compatibles sont maintenant faite par un
large éventail de fabricants, y compris les pièces sans marque à bas prix fabriqués en Chine et
chacun aura des différences subtiles à d'autres fabricants. Les pièces d'origine
sont maintenant faites par Amphenol FCI et ont fait un par un éventail de propriétaires; Du-pont
vendu est entreprise de connecteur à Berg qui, à son tour vendu à la FCI (anciennement
appelé Framatome), qui à leur tour ont été récemment racheté par Amphenol.
La série originale sont toujours les détails peuvent être trouvés Disponibles ici:
Malheureusement, en raison de la nature maintenant générique de la partie, il est donc pas
possible de déterminer un outil qui fonctionnera avec toutes les options de manière fiable. Mon premier
suggestion serait donc d'acheter des pièces d'origine Amphenol FCI par l'une des
les distributeurs de catalogue tels que Mouser / Digikey / RS ou, et piste Farnell
vers le bas un outil secondaire Du-pont / Berg sur Ebay ou ailleurs.
Vous pouvez essayer le péage que vous avez lié, et en regardant la description, il
sera proche, mais il n'y aura aucune garantie que cela fonctionnera. Une alternative à
essayez serait un Sargent # 3128, encore une fois il est un outil générique ne sera donc pas
spécialement conçu pour les pièces.
J'espère que cela t'aides!
