Comment puis-je créer parfait - ondes radio - (arcs de cercle concentriques) Graphic Design Stack Exchange
Je suce à l'illustrateur, donc c'est un énorme bond dans ma capacité. Je suis en train de dessiner une tour de radio, mais je veux tout le vecteur soit aussi parfait que possible. Je veux des vagues à se détacher de la tour radio. Je suis en train d'utiliser l'outil plume, puis le fixer avec l'outil de sélection directe, mais je ne peux pas l'obtenir pour correspondre. Comment dois-je faire pour créer ces « vagues parfaites » et assurez-vous qu'ils sont parfaitement centrés.
Comme vous pouvez le voir, le fond de la forme est en contact avec le cercle. Idées?
Je suis en mesure de créer cercle parfait autour de maintenant. Comment ou « quoi » est la meilleure façon de s'y prendre pour les « coupe » de reproduire ceci:
Je ne veux pas les bords arrondis des bords les vagues ont de l'exemple. Je crée toujours bien une forme de type « nouilles » avec des bords droits.
Dernière mise à jour
Pas très différent de la réponse de KMSTR, mais je vais le dire de toute façon.
Si vous voulez faire plusieurs vagues, il suffit de sélectionner la vague précédente et répétez les étapes 1-2.
- Sous la direction: oublié que vous avez eu 3 vagues. Donc changé l'étape 7 et 8.
- Edited2: réalisé que mon édition avant était un peu inutile. A été regardant la pensée de l'image par exemple que vous avez eu 3 vagues.
En ce qui concerne le parage des cercles va, vous pourriez faire quelque chose comme ça.
Pas de la façon la plus rapide, mais devrait passer par un bon nombre d'outils essentiels pour l'illustrateur.
Sur les fenêtres, juste « traduire » chaque cmd dans ctrl
Dans le menu principal: Fenêtre> Aligner. Aligner tout au centre selon le plan de travail. Vous aurez probablement envie de groupe (Cmd + G) certains objets avant de les aligner.

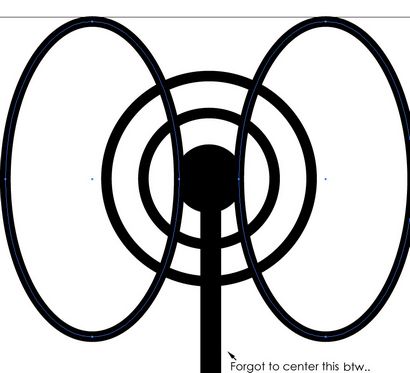

Prenez ensuite l'outil Ellipse et sélectionnez le cercle le plus extérieur en cliquant dessus tout en appuyant sur cmd afin que vous puissiez voir les points. Ensuite, tout en appuyant sur alt dessiner ellipse à l'aide de l'un des points secondaires tels que le centre du cercle. (Est-ce que cette façon, donc je ne dois pas centrer l'ellipse verticalement selon les cercles.)
Après cela prendra outil de sélection et en appuyant sur alt et le déplacement se déplacent l'ellipse de l'autre côté. (Alt fait une copie. Changement conserve dans le même niveau.)
Sélectionnez les ellipses et les groupes (Cmd + G), puis utiliser le panneau d'alignement pour les centrer l'art à bord juste comme montré à la première étape.
Prenez l'outil de sélection directe et retirer les points extérieurs des côtés des ellipses. Il suffit de sélectionner un cercle et backspace (supprimer).
Toujours avec l'outil de sélection directe, joindre les deux courbes du haut et en bas. Sélectionnez 2 points à la fois, puis cliquez droit à l'intérieur du document et sélectionnez Rejoindre. (Vous pouvez d'abord sélectionner un point, puis avec changement sélectionner un autre.)
Sélectionnez tous les cercles décrits + les « courbes d'ellipse ». Dans le menu principal: Fenêtre> Pathfinder, puis utiliser Exclure se chevauchent et se développer.
Ensuite, avec l'outil de sélection directe, sélectionnez toutes les lignes supplémentaires et de les supprimer.

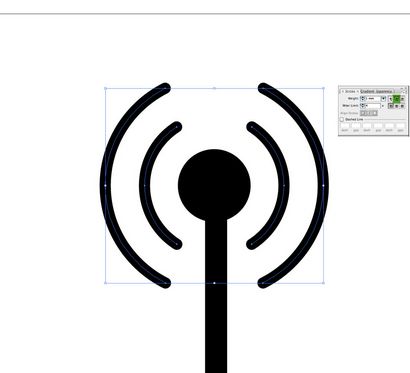

Et puis pour atteindre les bouts arrondis. Dans le menu principal: Fenêtre> Contour. Sélectionnez les arcs et cliquez sur le bonnet rond.
En outre, vous devriez toujours le faire après vous avez terminé un logo.
Tout sélectionner Cmd + A (en supposant que le logo est seule chose dans votre document.)
> Vectoriser - texte Les changements dans les chemins.
Objet> Chemin> Course Outline - coups de changements dans les chemins.
L'ordre des questions par la voie.
Pour les cercles concentriques, l'idée de base est qu'ils ont chacun le même point central. Ainsi, lorsque vous voulez créer les « vagues », vous devez créer de plus grands cercles qui ont le même point central, ou - sans doute plus facile, dupliquer le cercle original et redimensionner les doublons, en gardant le point central.
Pour redimensionner et de garder le point central d'un cercle, vous devez maintenir la touche Alt. Ceci est, en plus de la tenue à décalage (pour limiter à l'échelle la hauteur et la largeur de manière égale).
Vous tournez les cercles en arcs après ce point.
