Comment rendre votre Rocket Stove plus rockety (forum de chauffage de masse fusée à permies)
Comment rendre votre Rocket Stove plus de « rockety »
Posté par: Jeremy Cash.
Dans mon poêle je brique feu, un 10" colonne montante de chaleur 1,5" d'épaisseur et un tambour de 55 gallons.
Je conception portable chauffe-masse fusée de Paul et fait quelques modifications mineures.
J'ai découvert avec essais et erreurs et les calculs que la taille de la prise n'est pas aussi importante que la taille de la colonne montante de la chaleur. Si vous jetez un oeil à « l'effet Ventury » vous pouvez voir qu'une ouverture plus petite va réellement aider à augmenter la vitesse de l'air sur les bâtons à brûler en améliorant la « rocketiness ».
Je choisi un riser de chaleur à l'aide d'une formule de base sur la base de la 23" 10" diamètre du tambour. Dans l'équation d'écoulement A = la surface d'une section transversale de la colonne montante de chaleur. Pour éviter un passé la colonne montante de chaleur col de la bouteille si j'utilise un 10" riser thermique + 1,5" d'isolation total de 3" , le reste est de 10" .
Posté par: Jeremy Cash.
Quelques équations pour aider à tirer le meilleur parti de votre corps.
L'aire d'un cercle de rayon x = pi ^ 2
55 gallons diamètre du tambour (d) = 23" , le rayon (r) = 11,5"
Pour le diamètre intérieur correspond au diamètre extérieur à l'intérieur de l'utilisation du canon:
10" + 3" = 13" pour le diamètre de la paroi externe du tuyau interne. I 7" ont utilisé un tuyau relié à un 6" pipe pour faire la 13" tuyau de diamètre et rempli l'espace avec le matériau isolant.
Le 5" rayon restant totalise un 10" tube extérieur de diamètre.
Même si nous avons affaire à un cercle, pi et la place annulent et il vous reste une équation linéaire simple.
Posté par: Jeremy Cash.
L'un des deux « moteurs » au volant de la cuisinière est la colonne montante de la chaleur. Un plus grand « cylindre » produit plus de puissance.
Le deuxième « moteur » est le refroidissement de l'air au cylindre de la chaleur provoquant un peu d'un effet de siphon. Je suis sûr qu'il peut être quantifié mais je ne l'ai pas encore découvert cette équation.
Posté par: Ernie Wisner. jardinier
Eh bien résumé j'ai tendance à faire valoir que l'ouverture pour l'alimentation en bois est important parce que vous allez limiter l'air dans le carburant par remplissage de l'espace. à moins que vous construisez un à fonctionner à l'huile ou un autre petit carburant taille des particules.
Posté par: Jeremy Cash.
Permettez-moi d'illustrer. Lors de la conception de votre Rocket Stove chaque section doit être considéré séparément.
Section 1. est la source de combustible, dans notre cas, le bois.
Section 3. est le riser de chaleur où nous profitons de l'expansion thermique de l'air. C'est le cheval de travail du poêle. C'est là la taille doit être aussi grand que vous pouvez le faire. Cette variable affecte fortement l'effet de la fusée.
Section 4. ne figure pas serait le canon qui irradie la chaleur dans la pièce et le refroidissement de l'air.
Section 5. serait le banc de chaleur où l'on extrait encore plus de chaleur et de le stocker comme un condensateur stocke l'électricité pour la libération.
Section 6. serait l'échappement où il quitte finalement le bâtiment. Cette section de tuyau peut également être de toute taille et ne pas avoir un effet sur la consommation. Ceci est parce que l'air est compressible. Si vous avez un 4" échappement par rapport à un 8" échappement, la variable principale est la pression effectuée à ce moment-là dans le flux.
J'espère que ça aide.
Posté par: Carl Hunt.
Nous vous remercions de cela dans les termes simples Jeremy.
Cela aide à mes nuits blanches à essayer de comprendre le « mathématiques » et la conception de mon propre.
Donc, fondamentalement, ce que vous dites est
Chambre 1 peut être de toute taille que vous voulez maintenir le carburant que vous voulez brûler? Donc, il n'a pas d'importance si son alimentation par le haut comme dans votre dessin ou alimentation avant comme un poêle à bois régulier.
Chambre 2 doit être plus petite que la Chambre 3 diamter pour obtenir « l'effet rocketiness?
Donc, je pouvais prendre CHAMBRE 1. un style carré à chargement frontal poêle à bois, couper un petit trou de diamter ou carré, soit au-dessus ou à l'arrière de la poêle à bois (1 CHAMBRE)
Installer un tuyau de petit diamètre de diamètre ou tube carré pour la chambre 2, qui fait partie et une partie de la colonne montante de chaleur pour la chambre 3.
puis prendre un tambour de toute taille placer sur la colonne montante de chaleur pour faire chambre 3 puis installer le tuyau d'échappement à proximité du fond du cylindre ou de la chambre 3.
Si vous avez du mal à imaginer ce que je l'ai dit Ill faire un dessin et poster ici pour vous regardiez
Posté par: Ernie Wisner. jardinier
En fait, votre poêle fusée doit être considéré comme un système. la partie de tube J est seulement un morceau de l'ensemble lorsque le barillet / cloche se poursuit alors les choses changent lorsque la masse thermique continue les choses changent à nouveau.
vous mettez glisser sur l'échappement que vous mettez contre-pression sur le tube J. votre feu ralentit, une chose essentielle à considérer est le temps, la température et la turbulence. ce attire beaucoup de gens qui veulent modifier le poêle. afin de brûler la majeure partie de la fumée que vous avez besoin d'être dans le chemin de la flamme pendant une période de temps vous avez besoin des gaz à mélanger et vous devez avoir température d'allumage.
Posté par: Carl Hunt.
Ce que je voudrais faire est de construire un sauna extérieur avec ce type de poêle qui est sûr et la coutume de brûler l'endroit vers le bas avec un tube d'alimentation ouvert.
Je pensais à ce petit tube d'alimentation, je mettrais bois tout le temps juste pour garder le sauna chauffé.
Contrairement à un stiove de bois régulier où vous mettez un tas bois et vous n'avez pas à vous soucier de nourrir tout le temps.
Seule mauvaise chose au sujet d'un poêle à bois régulière, il faut beaucoup de bois et prend 3 à 4 heures pour obtenir le Suana à la chaleur jusqu'à 150 ° F à 180 ° F pour obtenir une bonne sueur va
Posté par: Carl Hunt.
Ce que je voudrais faire est de construire un sauna extérieur avec ce type de poêle qui est sûr et la coutume de brûler l'endroit vers le bas avec un tube d'alimentation ouvert.
Je pensais à ce petit tube d'alimentation, je mettrais bois tout le temps juste pour garder le sauna chauffé.
Contrairement à un stiove de bois régulier où vous mettez un tas bois et vous n'avez pas à vous soucier de nourrir tout le temps.
Seule mauvaise chose au sujet d'un poêle à bois régulière, il faut beaucoup de bois et prend 3 à 4 heures pour obtenir le Suana à la chaleur jusqu'à 150 ° F à 180 ° F pour obtenir une bonne sueur va
Posté par: Ernie Wisner. jardinier
Carl
Je vous suggère de construire un système de test de 8 pouces à l'extérieur et voir. le 8 pouces fonctionnera bien et vous aurez besoin pour nourrir toutes les heures (si vous utilisez une grande bois plutôt que tous les brindilles) Je crois que le temps de séjour dans un sauna chaud est de 30 min. Cependant, il y a d'autres poêles qui feraient bien dans cet environnement. Je connais deux saunas de roquettes et ils travaillent tous les deux très bien, mais les gens qui les ont construites où les constructeurs Cob et liberté sous caution avec l'expérience. vous pourriez avoir quelque chose de différent à l'esprit.
Posté par: Carl Hunt.
Merci Ernie pour la suggestion.
Je l'essayer.
Je peux gérer le nourrir toutes les heures.
Alors faites la Chambre RSS ainsi que la gravure Chambre tout 8" .
Encore une fois, merci pour votre aide et me laisser choisir votre cerveau
Posté par: Ernie Wisner. jardinier
aucun problème c'est pourquoi Erica et je traîne ici.
avoir du plaisir à expérimenter.
et oui, vous voulez la même section transversale à travers le poêle. (8 pouces tout le chemin)
Posté par: Carl Hunt.
Hey Ernie! L'idée de poêle à bois / chauffage fusée hybride dont je parlais wantimg vous essayez déjà fait LOL!
Je suis tombé sur votre vidéo « poêle à bois + chauffage masse = fusée hybride »
Heureux je l'ai vu. Vous avez fait quelques points que je ne l'aurais jamais considéré.
Retour aux nuits sans sommeil plus dans le département de conception
Posté par: Suzy Bean. pollinisateur
Ils parlent de rockety-ness.
Posté par: mike swenson.
Posté par: Ernie Wisner. jardinier
Posté par: mike swenson.
le fond du bac de roche pourrait être le sommet du canon, et le tube de la colonne montante 2" en dessous?
Posté par: Ernie Wisner. jardinier
Posté par: Erica Wisner. jardinier
Tout semble aller bien ici.
Je ne veux faire le point que les chauffe-masse de roquettes ne sont pas conçus pour maximiser « rocketyness » (ce qui signifie facteur de WHOOOOSH).
Ils sont conçus pour minimiser la quantité de carburant dont vous avez besoin, et plus particulièrement la quantité de fumée que vous créez, afin d'obtenir une chaleur confortable et pratique pour la plupart des intérieurs.
Un rapide projet dans la colonne montante de chaleur pourrait conduire à la fumée imbrûlés étant tiré trop rapidement, et une combustion incomplète. Il vaut mieux qu'une grande cheminée poêle à bois, mais encore incertain.
Une boîte de carburant plus grande signifie que le tunnel de combustion devient un goulot d'étranglement. Oui, il obtient un bon mélange, mais les choses en file d'attente derrière dans la boîte de carburant peut libérer la fumée dans la pièce.
Hybrides chauffe-masse de la roquette avec des boîtes en bois plus grandes ont tendance à fumer, que ce soit dans la salle ou vous mettez une porte et il enfume dans le monde de l'autre extrémité. Vous avez besoin vraiment bon bricoler pour maintenir un bon projet, et une combustion complète, en travaillant autour d'une boîte en bois plus. Je ne l'ai jamais vu qui était une amélioration de la brique J tube, pour des performances sans fumée.
Celui dans la vidéo était une expérience cool, mais les occupants sont maintenant un peu de difficulté avec de la fumée sortir de la poêle à bois quand ils vont se nourrir, et la planification de le remplacer par un chauffe-masse de la fusée « réel ». Ils ont un RMH simple dans un autre bâtiment et tout comme mieux.
Par souci de simplicité, j'ai tendance à recommander coller avec la même section transversale tout au long, parce que nous savons que cela fonctionne.
Construire un à jouer avec, témoin ce que nous voulons dire par « moins de bois » et «pas de fumée, et puis voir si vous voulez revenir en arrière.
Posté par: Andrew Parker. pollinisateur
Un rapide projet dans la colonne montante de chaleur pourrait conduire à la fumée imbrûlés étant tiré trop rapidement, et une combustion incomplète. Il vaut mieux qu'une grande cheminée poêle à bois, mais encore incertain.
N'êtes-vous pas utiliser la colonne montante pour pomper les gaz de combustion dans ce système? Quelqu'un at joué avec un diamètre de colonne montante (de post-combustion) et de la hauteur pour maintenir le débit d'air optimal dans la zone de combustion, tout en maintenant le débit du système global optimal? Une transition bien conçu (? Venturi) à une colonne montante de plus petit diamètre pourrait accélérer les gaz de combustion - ou il pourrait simplement étouffer le flux et la cause de la fumée de sortir l'alimentation en carburant.
Je remarqué dans l'un des fils que quelqu'un a utilisé au départ un tuyau, puis écrasé une feuille de métal « M », pour introduire de l'air secondaire préchauffé dans le bas de la colonne montante. Est-ce que quelqu'un d'autre utilisé cela pour améliorer la combustion?
Jon et Flip Anderson ont introduit turbulateurs dans la cheminée d'un poêle à fusée pour améliorer la combustion (cassé des plaques en céramique encastrées dans les murs intérieurs sous forme de « ailerons de requin ». Ils semblent bien fonctionner, bien qu'il y ait eu une certaine inquiétude exprimées au sujet de la facilité d'entretien.
Posté par: Ernie Wisner. jardinier
oui les expériences ont été faites et nous vous invitons à les faire plus et s'il vous plaît me inclure dans le rapport sur le travail des expériences, mais sont faciles à détruire si je construis dans la turbulence. la chose d'air secondaire ne fonctionnent pas n'a pas fonctionné et je doute que si quelqu'un peut le faire fonctionner dans un système passif.
une chose à comprendre est que vous pouvez ajouter des cloches et de sifflets à la RMH toute la journée, mais quand une panne de courant vous voulez que le poêle pour faire son travail.
ce n'est pas un poêle à granulés qui permet aux gens mourir de froid regardant un bac plein de carburant et je ne veux pas qu'il devienne un. Si l'ajout du poêle ne fonctionnera pas sans pouvoir, je ne veux pas sur le RMH, je ne veux pas dans le nouveau livre et il ne sera.
Posté par: Andrew Parker. pollinisateur
Être un mental (zen et / ou fou?) Bidouilleur, et une fois en quelque temps une main sur un, j'ai quelques idées de mon propre que je vais probablement essayer quelque temps. Je serai sûr de vous faire savoir comment ils fonctionnent - bon ou mauvais.
Posté par: Ernie Wisner. jardinier
c'est pourquoi je ne suis pas sur la liste des poêles. la concentration est sur la cuisine et je ne pense que c'est la façon dont il devrait être. les gens gèlent à mort chaque année. hypothermie affaiblit le système immunitaire et la maladie suit bientôt avec malnurishment le corps a besoin de nourriture pour le carburant dans le froid pour que les besoins en calories augmentent Etc.
diatribe fait. S'il vous plaît ne pas partager les données, je suis un peu puriste et que mes systèmes fonctionnent pas de mater quoi. couper toute la fumée tout le temps est un but, mais laisser les gens mourir alors que je suis tout simplement expérimentais me fait chier.
Posté par: Kirk Mobert.
Sauf si vous prévoyez un sauna très petite, je recommande un poêle de 8 pouces. Il y a quelque chose de spécial 8 pouces systèmes (et ci-dessus) qui, à mon avis, est pas tout à fait couvert par la théorie standard. Dans tous les cas, 8 systèmes de pouce produisent beaucoup de chaleur, très rapidement.
La masse thermique dans ce cas est pratiquement inutile, sauf si vous prévoyez de dormir dans le sauna après. Ce qui est recherché est le montant maximum de la chaleur dans le sauna, le plus rapidement possible. Pour cela, toutes vos surfaces rayonnantes doivent être aussi léger que possible et conducteur. De plus, les parties internes (riser de chaleur, brûlent tunnel, etc.) devrait être aussi léger et aussi isolé que possible. Mise en place des pierres sur le dessus du canon (alors qu'une bonne tradition et je tendance à le faire moi-même) va en réalité ralentir le chauffage de votre sauna. Dans le dernier sauna que j'ai construit, le haut du corps a trop chaud, virant au rouge cerise. Je craignais que cela détruirait la partie supérieure du corps, donc je mis des pierres sur lui pour le garder frais, ce qui a fonctionné.
J'ai constaté que plus l'écart entre le canon et la colonne montante de chaleur, plus la chaleur qui sera pompé dans la chambre, aussi plus le baril est placé. Cela est probablement dû à « l'effet de cloche » au travail. La conception du poêle fusée classique, avec le canon vers le bas aussi serré que possible à la colonne montante de chaleur n'est pas une vraie cloche. L'apport de chaleur dans une vraie cloche est au fond de la chambre, ainsi que la sortie de la cheminée, cette disposition permet aux gaz chauds de flotter vers le haut et restent jusqu'à ce qu'ils soient assez froid pour couler à la sortie et d'évasion. Comme je l'ai déjà dit, le canon de poêle fusée est pas une vraie cloche, la colonne montante de chaleur, élevée dans la chambre va pomper les gaz sur et assez rapidement. Alors, faites aussi grand écart entre la colonne montante de la chaleur et le canon et augmenter le canon aussi haut que pratique.
Posté par: Kirk Mobert.
Je pense que Ernie dit déjà, mais.
Si la boîte d'alimentation est plus grand que le tunnel de brûlure, il fumera retour.
Si vous voulez tromper avec l'alimentation du tout, faire un bouchon réducteur qui se place sur le dessus. Réduire la consommation à quelque part entre 01.04 au 01.03 taille du système, vous devez jouer avec un peu ici pour y arriver. Vous devez couper du bois de chauffage yer suffisamment court pour être placés sous le plafond. La réduction va accélérer l'air entrant, il soufflera sur le feu plus difficile, ce qui en fait brûler plus chaud et lui donner plus vlan. Il y a un équilibre. D'une part, comme Ernie dit, il se déplace plus rapidement les choses à travers lui donnant moins de temps pour brûler complètement. D'autre part, il va brûler plus chaud, ce qui raccourcit le temps nécessaire pour la combustion totale. Le timing est tout. Une ouverture plus petite soufflera plus vite (jusqu'à des limites), mais permettre à un plus petit volume d'air dans le feu par unité de temps.
Aller trop loin dans les deux sens (de la taille d'ouverture) échouera le poêle, l'objectif est de trouver le sweet spot pour votre situation particulière.

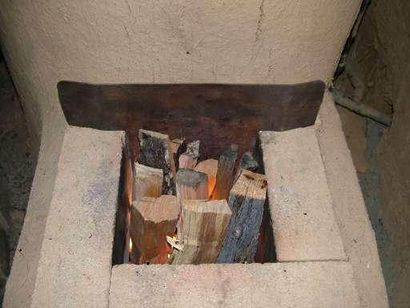

Une autre modification d'alimentation est le « Peter Channel », qui est un canal d'air à l'avant de l'alimentation qui est toute la largeur de la zone d'alimentation, il devrait être assez mince et fait de quelque chose qui conduira bien comme le métal de la chaleur. La zone du canal doit se situer entre 5% et 7% de la taille du système, le fond de la pièce de séparation doit faire saillie vers le bas (dans la jonction tunnel / alimentation brûlure) la même profondeur que la largeur de fente du canal. En outre, le sommet devrait tenir un peu pour séparer les flux d'air.
Dans une poêle, sans la Manche Peter, lorsque le bois dans la boîte d'alimentation se penche en avant il étouffer l'air un peu provoquant une brûlure relativement sale. En outre, la première pierre du tunnel de combustion devient vraiment chaud et va se fissurer, mais plus que cela, lorsque vous rencontrez « fluage de la flamme » (lorsque le feu monte le bois et le fourrage, le plus souvent brûlant connu-bois tendres.) Il est provient généralement de droite en face où le bois est allumé (je pense) en touchant cette première brique. Peter canal permet de résoudre tout ce qui en refroidissant la brique avant, en gardant le bois hors dit brique et en fournissant toujours une certaine quantité d'air sous le vent, à droite dans le chemin de la combustion.
J'ai fait une dans ma maison de douche d'un morceau d'un ancien réservoir de chauffe-eau.
Je bats à plat sur une enclume, plié les pattes dans un étau (à coups de marteau convaincants), puis broyé à la taille et en forme.
Vous pouvez voir qu'il ya une sorte de cuit sur émail qui enduit l'intérieur du réservoir. Il est des choses assez résistant, ne vient vraiment quand il est cogné entre DUR Sledge et l'enclume.
Remarquez comment les ailes sont pliées? La façon dont ils ont mis, fait tomber serré contre la face de la brique et le garder là. Vous pouvez accentuer l'effet en entaillant le dessous des ailes un peu à leur « bras-fosses ».
Posté par: Ernie Wisner. jardinier
Posté par: Kirk Mobert.
Posté par: Kirk Mobert.
