Couper la main aronde Joints
Reproduit de: Boiseries Joints par William Fairham
N ien défini est connu à l'origine de imbrication, mais un peu pittoresque et agréable histoire qui mérite court répéter comme suit: Un agriculteur avait appelé dans la « Joyner » local pour effectuer des réparations diverses à la ferme. Un jour, tout en profitant d'un humble repas, il se regardant des colombes comme ils sautillaient la cour. Frappé par le mouvement de la queue en forme de coin, il lui vint à son joint de bois par le procédé d'emboîtement; Nous avons donc des queues d'aronde.
Fig. 267.-A à travers l'unité à queue d'aronde.
. Fig 268.-Through Cadre bien sur la carcasse de travail (P, Pins, T, queues).
Grâce inscrivant dans la logique. -Un des formes les plus simples de l'articulation en queue d'aronde est représenté sur la Fig. 267. où deux pièces de bois sont assemblées par le procédé connu sous le nom « à » imbrication. Cette méthode est utilisée dans la pratique quotidienne pour joindre les coins des cadres, des fermes de support, et une centaine et un autres articles.
Figues. 268 et 269 montrent la méthode de telle qu'elle est appliquée par imbrication à la fabrication de boîtes, soubassements, et le travail de la carcasse générale; il est utilisé dans des positions où aucune objection peut être prise à la projection des grains d'extrémité de chaque côté de l'ouvrage fini. Dans le cas des plinthes et meubles Corniches le châssis de fondation est faite de pin jaune ou autre bois pas cher, et les bois plus chers et rares sont collés et mitré autour de différentes épaisseurs et formes, économisant ainsi le matériel plus coûteux et le renforcement de la construction par le procédé connu sous le nom de stratification. Dans bien des cas, tout ce qui est nécessaire est de plaquer les côtés du visage, couvrant ainsi et en se cachant toute inesthétique.
Fig. 269.-queues d'aronde pour les boîtes, etc.
Fig. 270.-Lap-queue d'aronde pour les tiroirs.
Angles. -A point le plus important dans la construction d'une queue d'aronde est d'éviter d'avoir des angles des broches et des queues trop aiguës. Une inclinaison d'un sur huit est considéré comme correct; aucune règle dure et rapide doit être respectée, mais la variation ne doit en aucun cas être inférieur à un sur six.
Fig. 271.-Comment obtenir des angles correct pour aronde modèle.
Fig. 272.-équerrage et l'utilisation du modèle.
Quadrature. point important -Autre à retenir est que les côtés du tiroir doit être vrai et carré à une longueur exacte et raboté jusqu'à épaisseur; sinon le tiroir fini sera dans l'enroulement et de la vérité.
Pour vrai et carré les extrémités des côtés du tiroir, dos à tiroirs et à l'avant du tiroir, une petite machine le plus utile est la coupe d'onglet; à défaut, d'excellents résultats peuvent être obtenus en utilisant la carte de tir.
Nous arrivons maintenant au point où il est nécessaire d'enlever le matériel superflu. . La figure 274 montre un procédé communément connu sous le nom adopté et le sciage des déchets; la scie est maintenue à un angle et une partie de la partie intérieure de la queue d'aronde est découpée comme indiqué. Ceci est un bon plan pour l'amateur, car il lui montre au commencement de son train de couper à qui sera la cheville et que la queue.
Fig. 276 (A) montre une autre méthode qui répond bien pour les bois tendres comme le pin, bois blanc américain et noyer satiné. La face avant du tiroir est posé à plat sur le banc après qu'il a été scié, et avec un maillet et un ciseau pointu au coin de la queue d'aronde est renversé comme illustré. Cela prend la majeure partie de la matière et de loin la queue d'aronde est ensuite pared sur place de la manière habituelle. L'illustration (fig. 276) montre également comment le burin est maintenu pour éplucher verticale (B) et pour éplucher horizontal (C).
Fig. 282 .-- Position de Chisel pour la découpe du canal.
À découper les déchets de bois (ou de base), la procédure habituelle consiste à scier à une distance les demi-queue d'aronde comme à la Fig. 275. Avec des soins, ceci peut être accompli avec la scie à queue d'aronde, ce qui évite le travail inutile et l'utilisation de l'éplucheur ciseau.
Dans le travail commun, en particulier dans les bois tendres, de nombreux travailleurs permettent aux broches d'un tiroir Volée par les côtés environ 1/16 po. Et marteau les broches de la queue d'aronde. Ceci est appelé « bishoping les queues d'aronde », et n'est pas nécessaire si le travail est bien fait et équipé.
Une autre méthode d'imbrication est celui de la découpe des queues d'aronde d'abord, comme représenté en Fig. 283. quatre ou six côtés du tiroir sont placées dans l'étau et les queues d'aronde sont sciés en une seule opération. Un peu de plomb (ou biseau) de l'avant vers l'arrière est donnée alors que le sciage, et si cette méthode est des soins utilisés doivent être prises pour voir que les parties des côtés du tiroir qui seront à l'intérieur du tiroir rempli sont vers le travailleur, ou la tête sera donnée aux queues d'aronde dans la mauvaise direction.
Certains travailleurs, lors de l'une des articulations ci-dessus, préfèrent donner un léger biseau à la queue d'aronde, de sorte qu'il entraîne fermement dans le boîtier mis ensemble.
Une variante de ce type de queue d'aronde est fréquemment utilisé pour les montants internes communes aux étagères horizontales de bureaux, armoires, etc., et des bibliothèques La partie en queue d'aronde est parallèle pendant environ les trois quarts de sa largeur; la partie restante est effilée vers le bord avant et entaillé loin à la face de manière à dissimuler le procédé de construction. Une illustration de la partie supérieure d'une division 14 ins. large est illustrée à la Fig. 284, C. L'autre partie est bien sûr en queue d'aronde pour l'adapter.
Aveugle Tour-inscrivant dans la logique. -Au Fig. 285 est représenté un type de tour-imbrication aveugle. Cela fait un bon, joint son, mais il présente l'inconvénient de montrer une petite partie du bois du rail avant fin sens du grain. Les joints de ce type sont utilisés pour Corniches, boîtes, etc., et aussi pour des meubles peints.
Fig. 285.-aveugles Lap-inscrivant dans la logique.
Fig. 286.-logés et mitre en queue d'aronde.
Installé au sein MITRED aronde. -Figue. 286 est une autre forme de queue d'aronde communément appelé logé et mitre ou à recouvrement et en queue d'aronde en onglet. Dans ce cas, nous voyons qu'une petite partie est mitré au niveau des bords supérieur et inférieur, et lorsqu'il est utilisé dans socle ou travail corniche, ou pour la fabrication de thé caddies, etc., les bords sont (lorsque l'achèvement des travaux) soit couvert par le moulage, qui est planté sur la corniche ou socle, ou avec le haut et le bas de la boîte ou boîte à thé.
Procédé de fabrication d'un joint en queue d'aronde logé et mitre est vu sur la figure. 286. Les extrémités à assembler sont rabotés jusqu'à vrai et carré, puis feuillure comme indiqué. Les lignes en pointillés indiquent la partie qui a été travaillé loin. Les queues d'aronde sont maintenant scié et parés de la manière habituelle et la partie indiquée par la flèche est coupée après une distance avec un ciseau, et enfin une finition de surface lisse avec un plan de remboursement; le procédé de travail est représenté à la Fig. 287. où les axes en queue d'aronde sont vus avec les portions de déchets découpées.
Fig. 287 montre également le procédé de découpe de la partie en biais. Un morceau de bois temporaire est prévue pour un véritable onglet et placée en dessous de la pièce en queue d'aronde pour former une matrice. Les deux morceaux de bois sont maintenant fixés sur le banc avec un Handscrew ou crampe; le modèle A forme un guide pour le ciseau et le plan rabais et permettre une arête vive ou d'arête à usiner sur l'onglet.
Un joint en onglet secret à queue d'aronde est illustré à la figure 288. il est utilisé dans toute la meilleure classe de l'ébénisterie et la boîte. . La figure 288 montre les morceaux séparés; noter la mitre au bord supérieur et inférieur.
Aronde Keying. -Figue. 289 est une méthode utilisée pour éviter de larges panneaux tels que panneaux de signalisation, frontons large et en forme, etc. de coulée ou gauchissement. Il est appelé Keying en queue d'aronde. Au-delà d'attirer l'attention sur le fait que les angles sur les bords des clés, où ils sont biseautées, devraient être à ou environ 75 degrés, rien de plus besoin de dire, que le dessin est explicite. modulation en queue d'aronde angle est représenté à la Fig. 290 et 291.
Fig. 290.-clé aronde.
Fig. 291.-Keying en queue d'aronde de l'angle.
D'autres variétés. -Au Fig. 292, nous avons une méthode quotidienne de jointement cadres de portes armoire circulaire rieuses. Un grand soin doit être pris dans la définition et faire, ou un cadre tordu résultera.

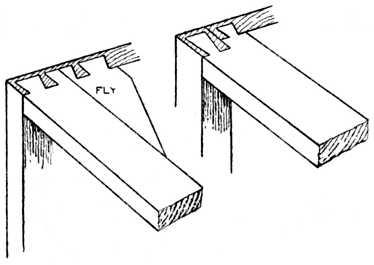

Puis, à la figure. 293 sont présentés deux exemples familiers de porteur à queue d'aronde la fin de la carcasse d'une coiffeuse ou table de toilette.
Fig. 293.-Carcasse travail, montrant Rails Bearer aronde.
Fig. 294.-Lap-queue d'aronde en haut d'une armoire à l'extrémité de la carcasse. D'autres exemples, comme le sommet d'une bibliothèque sur les côtés, vont d'elles-mêmes.
Fig. 296.-Biseauté queue d'aronde lorsque les broches sont à angle droit par rapport à la coupe d'extrémité.
Fig. 297.-Biseauté imbrication lorsque la ligne centrale des axes est parallèle aux bords de l'ouvrage, utilisés pour la fabrication « trémies » auges de nourriture, des boîtes de couteau, etc. Un coin de la boîte montre le joint séparé.
Fig. 295.-Jewel tiroir latéral.
Fig. 296.-biseauté inscrivant dans la logique.
Fig. 298.-Un exemple d'imbrication oblique, tel qu'il est utilisé sur les « trémies » quand une pièce est vertical et l'autre pièce est inclinée.
Fig. 299.-Procédé de queue d'aronde petites boîtes. La boîte est en queue d'aronde dans une largeur et en haut et en bas collée sur; les côtés et les extrémités sont ensuite coupées le long de la ligne en pointillés, formant ainsi le couvercle. On remarquera qu'une broche de queue d'aronde spécialement large doit être laissée de manière à former une partie du couvercle et une partie de la partie inférieure.
Fig. 300.-coin aronde.
Modèle queue d'aronde. les travailleurs -Beaucoup qui sont constamment engagés à queue d'aronde faire un petit modèle en bois, comme le montre la figure à. 304. Ce modèle est généralement de bois dur, comme le hêtre ou de noyer. Le procédé d'obtention des angles corrects d'un tel modèle a déjà été donnée à la p. 134. Notez que les lignes BB (fig. 303) des broches en queue d'aronde ne pas biseau; ils sont parallèles aux côtés du bois et à angle droit par rapport à l'extrémité du bois, comme illustré.
Fig. 310.-Through inscrivant dans la logique.
Fig. 311.-Chipping Déchets de Lap aronde.
Certains travailleurs préfèrent couper les côtés du tiroir d'abord, et si cette méthode est préférable (et il a ses avantages pour le travail pas cher) plusieurs côtés de tiroirs sont coupés à la fois en plaçant quatre ou six derrière l'autre dans l'étau et les scier en une seule opération.
Machine fait queue d'aronde. -Comme un tiroir machine en règle générale et la boîte concorde indiquerons les broches et les queues de la même taille. La raison est évidente après une inspection de la figure. 314. qui montre la position dans laquelle les pièces ont lieu au cours des opérations d'usinage. Malgré un certain nombre de préjugés, ils sont satisfaisants et très fiables et ont leur place dans le magasin et équipements modernes bureau.
Fig. 313.-Les pièces ensemble.
Fig. 314. Position lors Usinées.
