DIY 275 Gallon Eau de pluie 5 étapes (avec photos)
J'ai récemment aidé mon père installer un système de collecte d'eau de pluie de 275 gallons.
Le système est basé sur un récipient industriel 275 gallons, connu comme un IBC. Vous pouvez les acheter utilisés, ou si vous regardez vraiment autour, vous pouvez même les trouver gratuitement. Un problème avec des barils de pluie typique est qu'ils ne peuvent recueillir 55 gallons. Ce conteneur de stockage de pluie recueille cinq fois le volume, tout en ne prenant pas tout ce que beaucoup plus d'espace qu'un seul baril de pluie.
Dans ma région, vous pouvez acheter les GRV utilisés par Craigslist pour environ $ 85 chaque plat. Ceux viennent avec une cage métallique autour d'eux qui leur permet d'être empilés.
Au lieu de les acheter, j'ai trouvé un embouteilleur local qui les jette, parce qu'ils sont des conteneurs en plastique sans les cages métalliques. Ces conteneurs viennent à l'embouteilleur plein de 275 gallons de sirop de maïs à haute teneur en fructose. Je suis arrivé plusieurs conteneurs d'eux gratuitement, pour seulement la graisse du coude d'aller les chercher. Certains étaient enveloppés dans du carton lourd. Je recycle le carton dans un club-house pour ma petite fille.
Après avoir lavé le récipient bien, il est prêt à être reconverti pour la collecte des eaux de pluie. J'aime vraiment l'ironie d'utiliser des contenants de sirop de maïs OGM à recycler dans un projet de conservation!
Outre le réservoir d'eau, ce projet nécessite d'autres matériaux, y compris:- bois divers pour construire une palette simple, ou plate-forme
- embout du tuyau de jardin et matériel
- écran Gutter et écran de bug en fibre de verre
- Gouttières, tuyaux de descente et coudes
- Silicium ou d'un autre produit de calfeutrage ou d'étanchéité approprié
Au-delà des outils typiques de bricolage et homme à tout faire, vous aurez besoin:
cisailles, couteau, pop-rivetter et rivets, vis à tôle, et des outils de travail des métaux aluminium lié et les compétences.
Commençons.

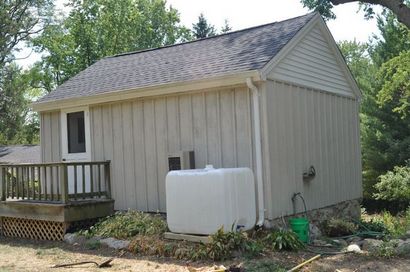

Étape 1: Emplacement du réservoir de stockage
Il doit être situé à proximité du bâtiment que vous souhaitez recueillir l'eau de pluie, et il fallait aussi être élevé si vous voulez qu'il fonctionne sur les flux de gravité.
Dans ce cas, le bâtiment est une grange vieux de 100 ans qui a été rénové dans un bureau à domicile. Le toit est une bonne quantité de zone de collecte, et le bâtiment est au sommet d'une colline - il est essentiellement le point culminant de la propriété. A cause de cela, le conteneur n'a pas été mis sur tout type de support.
Il y avait un petit jardin de rocaille juste à l'extérieur de la grange qui a été légèrement plus élevée. Nous stabilisé une zone de 4'x4' là pour le réservoir.
Ce coin de la grange est là où le tuyau de descente d'un côté du toit est. Cela fera une courte distance pour acheminer le tuyau de descente vers le réservoir.

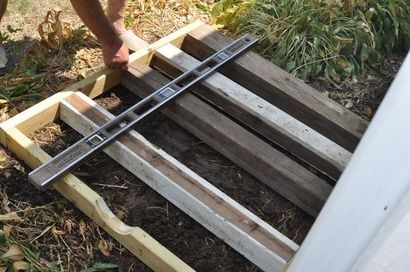

Ensuite, nous avons construit une palette en bois traité sous pression ferraille pour le conteneur pour continuer. Cela donne le récipient une base solide et obtient juste un peu plus haut, ce qui rend plus facile d'accéder à l'embout du tuyau de jardin nous ajouterons.
La face avant de la palette a une encoche autour du port d'évacuation, ce qui facilitera l'accès plus tard le robinet du tuyau d'arrosage.
Étape 2: Modification du port du Cap de remplissage du réservoir
Ensuite, il faut modifier l'entrée du réservoir afin que nous puissions obtenir l'eau de pluie dans, sans laisser dans les feuilles ou toute autre chose.
Le port de remplissage dans la partie supérieure du réservoir est un 6" bouchon à visser. Il suffit de retirer le bouchon laisse un beau grand trou pour laisser les choses dans, mais même les animaux pourrait obtenir là-bas si vous l'avez fait!
Tout d'abord, échancré sur le bord d'un 4" bouchon de tuyau en PVC assez large pour un tuyau de descente de gouttière à l'aide d'une scie sauteuse.
Ensuite, nous avons centré le bouchon de tuyau au-dessus de 6" 4" couvercle. Nous avons ensuite percé des trous autour du bord intérieur afin que nous puissions utiliser des rivets pop pour relier les deux. Après avoir essayé un rivet, nous avons réalisé les rivets que nous avions étaient EXACTEMENT la mauvaise longueur, nous avons donc utilisé des vis en tôle à la place.
Ensuite, nous avons foré à la fois le bouchon de tube et couvrir avec un 3" trou scie. Qui a gardé une lèvre demi-pouce tout autour de l'intérieur du bouchon du tuyau pour les vis qui tiennent les deux parties ensemble, et comme lieu pour notre « filtre grossier » pour se reposer.
Enfin, nous avons réduit un peu l'écran de bug en fibre de verre de la ferraille à un peu plus grand que le plafond. Nous avons simplement posé l'écran sur le trou 6" , puis vissé le bouchon en haut à droite au-dessus. De cette façon, il est à la fois l'aluminium filtre grossier pour maintenir et laisse de l'écran pour empêcher les moustiques.
Étape 3: Conversion du drain Jardin Tuyau
Le orifice de vidange sur le fond avant. Il a une boule en plastique pas cher robinet d'arrêt et 2" IBC dispose d'un 2" 275 gallons bouchon en plastique qui obtient vissé pour l'empêcher de fuir.
Plutôt que d'utiliser un certain nombre d'adaptateurs de tuyaux en PVC pour descendre à un tuyau d'arrosage, nous resservir le bouchon 2" et quelques pièces de plomberie de rechange que nous avions autour de coups de pieds.
Pour commencer, nous avions un robinet en laiton avec 3/4" NPT (National Pipe Thread) de connexion mâle dessus. Tuyau fileté standard est conique, donc plus vous visser, plus il obtient. Cela contribue à rendre solide, l'eau connexions -tight.
Nous avons effectué un trou dans le centre de la 2" 3/4" bouchon de vidange.
Ensuite, nous avons collé l'extrémité du tuyau du robinet en laiton à travers le bouchon, ajouté du mastic au niveau du joint, puis vissé sur un écrou de la face arrière. Étant donné que le trou était la bonne taille pour commencer, le produit d'étanchéité et écrou serré fait une connexion solide sur le bouchon.
Nous sommes retournés ensuite à l'extérieur. L'utilisation du mastic de plombier (vous pouvez aussi utiliser du ruban téflon) nous enfilés le couvercle de vidange avec robinet sur le drain.
Ensuite, nous avons branché un tuyau d'arrosage, il a couru vers le bas-colline et testé notre flux du système de collecte des eaux de pluie.
Étape 4: Travail Gutter

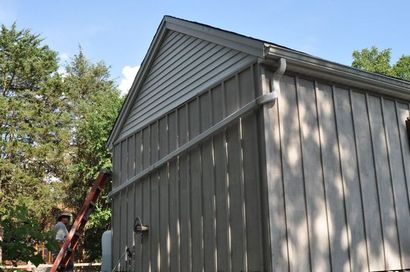

Maintenant, pour la partie la plus difficile - de modifier les gouttières et les acheminer vers le réservoir de stockage.
Pour la gouttière la plus proche du réservoir de pluie, il était assez simple. Nous avons coupé le tuyau de descente quelques pieds au-dessus du conteneur, puis définissez la pièce découpée sur le côté pour une utilisation ultérieure.

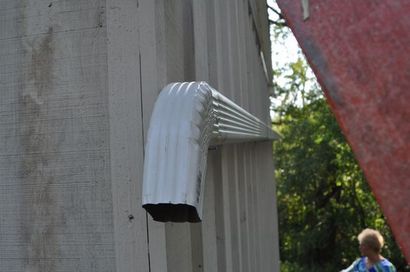

Nous voulions également de recueillir toute l'eau de l'autre côté du toit ainsi. Pour ce faire, nous avons ajouté deux coudes à serpenter le tuyau de descente à l'arrière de la grange, puis une longue section de tuyau de descente inclinée en pente vers le bas, vers le récipient de pluie.
Je ne l'avais jamais travaillé sur les gouttières avant, alors je suis une leçon à travailler avec de l'aluminium, scellant, et dans l'état d'esprit de la façon dont les flux d'eau. Environ une demi-heure plus tard, j'avais créé ma première gouttière personnalisée. Je puis fixée à la paroi de l'étable avec des vis longues, et une légère pente vers le récipient de pluie.
Nous avions maintenant un système de collecte de la pluie - deux gouttières, dont les descentes pluviales combinées en une courte gouttière, qui mènent directement au stockage des eaux de pluie.
Étape 5: Les expériences d'apprentissage et des améliorations futures.
Un peu en arrière du calcul de la main, boule de stationnement la taille du toit par rapport au volume du conteneur, nous a dit que l'un pouce de pluie serait suffisant pour remplir le conteneur entier. Effectivement, quand nous avons finalement obtenir un peu de pluie, moins d'un pouce rempli la plupart du chemin!
Après avoir installé les modifications de gouttière, nous avons nettoyé les gouttières vraiment bien. Ceci est un toit en bardeaux d'asphalte typique, et le grain des bardeaux NE se détache. Nous les gouttières inondés, et on rince tout le toit, avec la sortie des gouttières déviés à partir du réservoir de stockage. Ensuite, nous ajoutons des écrans-garde de gouttière sur toute la longueur des deux gouttières, ainsi que notre courte section qui combine les deux tuyaux de descente.
Bien qu'un toit en métal est idéal pour la collecte des eaux de pluie, ce bâtiment a été re-couvert n'y a pas longtemps avec les bardeaux d'asphalte. L'eau sera utilisée pour l'irrigation générale, et non pas pour abreuver les animaux ou la consommation humaine.
En raison de l'angle et la direction que le tuyau de descente va dans un récipient, il est un bon point d'ajouter une section supplémentaire de downspout juste « dépassement » du réservoir de stockage. Par exemple, c'est ce que nous avons fait lorsque nous avons lavé le toit et nettoyé les gouttières. Certaines personnes utilisent un système de « toit-lavage » - c'est un moyen de détourner l'eau loin de votre réservoir de stockage au début d'une tempête de pluie, de sorte que l'eau se lave le toit propre, une fois qu'il est propre, le système permet ensuite de l'eau pour aller au récipient de stockage. Ceci est souvent réalisé avec un godet à ressort engin qui utilise le poids de l'eau de remplissage d'un seau pour ensuite connecter le déflecteur sur le récipient de stockage d'eau.
Si nous voulons ajouter un dispositif de dérivation « toit-lavage » au système, nous ajoutera vraisemblablement juste avant le port de remplissage du réservoir.
Une chose que j'ai appris à la dure sur ce projet. NE PAS remplir le réservoir tout le chemin avec de l'eau pour expérimenter! Quand je mettais la courte section de gouttière, je devais travailler autour du réservoir. Je n'ai pas eu un bon endroit pour appuyer l'échelle, et je travaillais à des angles bizarres avec le tournevis pour mettre en place la gouttière. Si je venais de quitter le réservoir vide, nous pourrions avoir simplement déplacé de la route!
Après la première grosse tempête et certains temps chaud, nous avons remarqué que la forme du réservoir et bombées dénaturé un peu. Ce n'est pas qu'il allait rompre ou quoi que ce soit - la plupart du temps il a juste regardé vraiment mauvais. Un grand nombre de ces réservoirs pied « mis en cage », ce qui les aide à garder leur forme et leur permet de les empiler en plein dans les entrepôts. Étant donné que ce conteneur n'est pas mis en cage, nous pensons en ce moment que nous enfermera dans une boîte en bois, pour aider non seulement garder sa forme, mais aussi faire correspondre à la grange et poulailler. La boxe bois pourrait également garder à la lumière du soleil, pour prévenir la croissance des algues.
Ceci est le premier grand système de collecte d'eau que j'ai travaillé. Il est légèrement expérimental, et je pense que nous allons ajouter quelques améliorations à l'avenir. Dans le même temps, je souhaite que notre travail sur ce système vous donne quelques idées sur la façon dont vous pouvez récupérer votre propre eau de pluie!
