DIY de vision nocturne infrarouge dispositif 6 étapes (avec des images)
Je suis impliqué avec airsoft depuis environ deux ans étant affiliés à un grand groupe local de personnes de notre communauté qui se réunissent régulièrement et ont des jeux programmés, opérations et événements. Airsoft est un grand sport et passe-temps qui encourage le travail d'équipe, l'honneur, le respect, la communication et la discipline (ainsi que la façon de faire à bon escient les achats). J'ai récemment joué un jeu la nuit et réalisé à quel point il serait cool si je pouvais utiliser une certaine forme de vision nocturne. Plus je fait des recherches, plus je voulais voir dans l'obscurité en quelque sorte.
Être inspiré par DIY'ers comme Kipkay, et la lecture de livres comme 50 Spy Gadgets pour le Evil Genius. J'ai choisi d'investir l'argent pour construire mon propre spectateur de vision nocturne infrarouge. D'ailleurs, ces deux questions de vision nocturne builds parties d'utilisation qui ne peuvent être récupérés, non achetés individuellement. Je voulais montrer comment construire une unité de choses que vous pouvez acheter en ligne facilement ou au magasin.
Pour plus d'informations sur la façon de construire ce type de système, voici quelques liens utiles:
Alors, commençons. Rappelez-vous, ne soyez pas des ennuis avec cela, et ne vous attendez pas à rivaliser avec des appareils réels de vision nocturne. Ceci est destiné à être une preuve de concept. Commençons!
Étape 1: Qu'est-ce que vous aurez besoin
Coût:
J'ai passé environ 60 et 70 $ sur les composants électroniques pour ce projet (à l'exception du remplacement d'une partie que je ruiné), et autour de $ 25- $ 30 pour les boîtes de l'enceinte. Si vous construisez votre propre enceinte, vous pouvez probablement économiser beaucoup d'argent. Si vous construisez ce exactement comme je l'ai fait, vous attendez probablement à dépenser environ 100 $ donner ou prendre.
Prend 12V, a deux vidéo ENTREES jaune et blanc. L'entrée blanc remplace le jaune faisant l'entrée blanc adapté pour d'autres usages axillaire externe pour d'autres équipements AV.
D'autres caméras fonctionneront aussi longtemps qu'ils peuvent se connecter à l'entrée vidéo RCA à l'écran. Cet appareil est évalué 0,008 lux. La note de la lux inférieure, plus il verra dans l'obscurité et plus il sera en mesure de détecter la lumière infrarouge. Je ne vais plus haut que 0,008 pour cela, que la caméra ne sera pas assez sensible pour capter la lumière infrarouge efficacement pour créer une image.

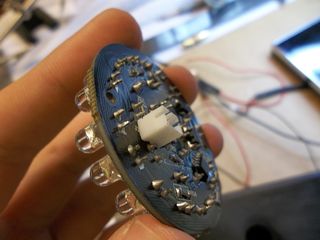

éclairage IR est habituellement disponible dans des longueurs d'onde de 840nm et 940 nm et l'intensité est mesurée en watts, pas lumens. 840nm lumière infrarouge produira également une lueur rouge visible lorsque vu à l'œil nu, mais IR 940nm est totalement invisible et indétectable. J'ai choisi un illuminateur infrarouge proche, car il était plus facile à trouver, et il était plus abordable que d'autres illuminateurs IR.
J'ai fini par obtenir un de ces pour mon fusil à utiliser, en plus de l'illuminateur infrarouge pour plus visualisation à distance. Rappelez-vous, plus IR = plus de distance de visualisation.
Je suis en mesure d'obtenir un support de batterie 8 AA qui ajoute jusqu'à 12 V pour un peu d'argent à Radioshack. Tant que vous utilisez 12V DC, vous serez très bien.

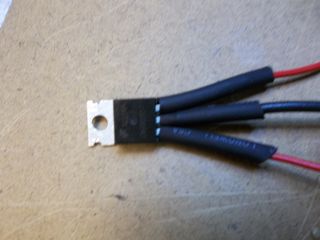

-Régulateur de tension 5V. 1,99 $ de Radioshack
Ceci est très important parce que la caméra n'accepte que 5V DC. Plus de tension que cela va faire frire et vous coûtera un autre appareil photo $ 30 ans. Croyez-moi, ce n'est pas un bon sentiment de se rendre compte que vous avez accidentellement ruiné votre appareil photo et en acheter un autre. Voilà pourquoi cette instructable est là pour vous, afin que vous puissiez apprendre de mes erreurs et économiser de l'argent. et probablement quelques jurons aussi bien. )
-Homme adaptateur mâle vidéo RCA:
Vous en aurez besoin à la fois parce que l'écran et la caméra ont prises femelles pour la vidéo et doivent être connectés. Vous pouvez trouver un de ces à Radioshack pour environ 5 $.
-Commutateurs: Vous aurez besoin d'un interrupteur pour allumer l'appareil photo et de l'écran et pour allumer l'éclairage infrarouge. Les commutateurs sont pas cher et généralement un dollar ou deux un pop.
-multimètre
-Tournevis
-Fer à souder
-Souder
-Pinces à dénuder / coupe
-Câble
-Gaine thermorétractable
-Briquet ou pistolet à air chaud
-Ruban électrique
-soudure JB
-colle chaude / chaud pistolet à colle
-Perceuse et des bits ou l'accès à une perceuse à colonne
-Dremel outil et outil de coupe
-peinture en aérosol noire
Pièce jointe: Cette étape est complètement à vous. J'ai utilisé plusieurs boîtes de projet ABS dans différentes tailles de mon magasin électronique Radioshack et les montées ensemble pour créer mon enceinte. Les tailles que j'ai utilisé étaient 5x2.5x2" , 6x3x2" et 8x4x2" . Vous pouvez probablement utiliser un tuyau en PVC, bois, contenants en plastique, etc., et il fonctionnera bien.
Complètement en option, j'ai aussi utilisé quelques bon marché des lunettes de sécurité de protection chimique-étanchéité complète 3M (lunettes de laboratoire) pour faire la façade du spectateur et pour aider à empêcher la lumière de l'écran LCD de fuir et de donner ma position à l'écart (comme si le rouge lumineux IR LED ne sont pas assez). Plus. elle améliore l'apparence de l'appareil fini un peu. )
Étape 2: Câblage
Voilà comment fonctionne le système:
L'écran et l'illuminateur IR de mes batteries 12V accepter à la fois. Cela signifie que je peux alimenter mon illuminateur IR en parallèle à mon écran avec un interrupteur supplémentaire pour mettre en marche et l'arrêt de la LED IR. La caméra cependant, ne fonctionnera que de 5 V, et doit utiliser un régulateur de tension pour rendre la tension de sécurité à utiliser l'appareil photo. Le 12V des batteries se sépare et se dirige vers le régulateur en entrée. La sortie va vers l'appareil photo et se connecte à partir de la caméra à la masse, ainsi que la branche médiane du régulateur de tension. Parce que la moitié de notre circuit court de 5 V et l'autre moitié de 12V, je l'interrupteur à double jet pour compléter le circuit pour les deux moitiés tout en isolant chaque moitié. L'appareil se connecte à l'entrée vidéo à l'aide du mâle à RCA mâle. Étant donné que nous ne avons pas besoin d'audio, seule la ligne vidéo doit être connecté à quoi que ce soit.
Étape 3: La construction du boîtier
Pour commencer, vous allez vouloir percer des trous dans votre enceinte pour vos commutateurs, votre boîtier de la caméra, votre illuminateur IR.
Une fois que tous les trous ont été coupés, je montais tous les composants dans mon enceinte et testé sur pour vous assurer qu'il a travaillé avant de cimenter l'un des composants en place.
Après avoir vérifié plus mon appareil photo pour vous assurer que je suis dans le bon sens, je l'ai cimentés en place à l'aide de soudure JB à l'intérieur de la boîte. Je me suis assuré de ne pas obtenir l'une sur le circuit de peur que ce serait court-circuiter quelque chose sur la carte de circuit exposé et m'a coûté une caméra (troisième). Je ne sais pas ce que ce genre de choses est fait.
L'illuminateur IR est simplement collé à chaud en place, que je pourrais vouloir l'enlever un jour et le remplacer par 940nm aucune lueur LED IR de.
Quant à l'écran, je le fourra dans la zone centrale après tout le reste, et centré là où je voulais montrer à travers la plus grande boîte en face de celui-ci. Après avoir été satisfait de l'alignement, je décollée protection d'écran en plastique et cimenté l'écran sur la face de la grande boîte autour du trou carré. Je voulais être sûr qu'il cadrerait correctement, donc je visse la boîte vers le bas tandis que l'époxy durci pour un ajustement garanti.
Enfin, je coupe les lentilles des lunettes et cimenté la partie extérieure du couvercle de la boîte plus grande avec une forme similaire découpée et peint au pistolet les lunettes de protection et de noir de couvercle. J'ai utilisé une peinture noire pour ce faire correspondre le reste de mon enceinte.
Une fois que tout était sec, je mets mes piles dans la boîte avant avec la caméra et d'éclairage. Après le vissage de la boîte avant la seconde, je farcie tout le câblage, et foiré l'écran et une grande boîte sur. Enfin, je les lunettes et attachais face avant et le spectateur était complet!
Étape 4: Test

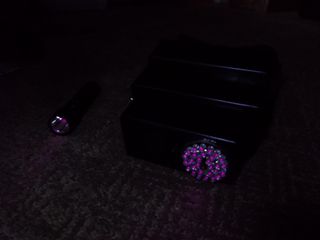

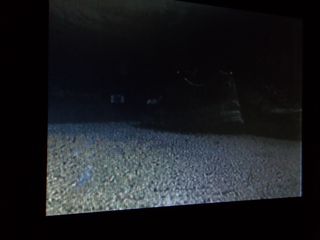

Voici quelques photos de quelques coups de feu à l'intérieur avec le spectateur. Les LED IR sont presque nécessaire de voir quoi que ce soit dans l'obscurité sans la lampe de poche IR. La lampe de poche aide vraiment beaucoup de voir des objets plus loin. Fonctionne très bien à l'intérieur!
Étape 5: Améliorer la sensibilité
Une façon d'améliorer vraiment la sensibilité et la portée de votre vision numérique de nuit est de vérifier un filtre infrarouge en face de la puce de capteur de la caméra. En général, un morceau rose / teinté orange verre, le filtre IR réduit la quantité de lumière infrarouge voit la caméra qui améliore la qualité de l'imagerie couleur de jour, mais limite considérablement la capacité de l'appareil photo à voir dans l'obscurité. J'ai pu retirer le filtre IR devant mon capteur CMOS à l'aide d'une très petite paire de pinces à bec effilé. J'ai utilisé un Q-tip ensuite pour enlever la poussière qui a obtenu sur le capteur. Après le vissage de la lentille en arrière et en se concentrant, je suis étonné de la façon dont il pouvait voir.
Remarque: Certains appareils ont le filtre IR dans la lentille. Bien que vous ne pouvez pas supprimer, vous pouvez remplacer la lentille avec celui qui ne dispose pas d'un filtre IR sur elle.
Étape 6: Conclusion
Je quelques questions cependant, étant qu'il est un peu déroutante à utiliser. Je songe à changer la conception de travailler avec un œil et monter à un casque airsoft et utiliser une lentille oculaire (juste une loupe) pour agrandir et concentrer l'écran pour correspondre au champ de vision de l'autre œil (comme vrai 1x nuit monoculaire de vision). Une autre question est ce dépend entièrement de la lumière infrarouge pour voir. Tout autre dispositif qui peut voir la lumière infrarouge peut vous voir. À l'oeil nu cependant, il est encore très furtive, malgré les nombreux LED rouge lumineux de sur le front. )
J'ai recyclé plusieurs appareils photo, caméscopes, caméras de surveillance, téléphones et je ne ai jamais vu un filtre orange, ils sont toujours les émeraude (je suis d'accord, ils sont recouverts d'une couleur mince rougeâtre, mais le verre est toujours la couleur émeraude comme la correction des couleurs pour la couleur rouge .) Je l'ai aussi transformé beaucoup de cames simples dans les de vision nocturne pour travailler dans discotheques donc je sais de quoi je parle!
Google carton + lampe de poche ir. Moins cher - plus facile.
Salut, c'est un projet vraiment cool merci pour le partager avec nous. Je voulais juste dire que si vous avez utilisé un régulateur de tension de commutation au lieu d'un régulateur de tension linéaire utilisé dans le projet de votre batterie durerait plus longtemps. En effet, le régulateur de tension linéaire transforme littéralement les a chuté de 7 volts en chaleur. Dans l'attente de vos futurs projets impressionnants!
Parce que j'ai tous les trucs qui traînent et je ne l'ai pas vraiment joué avec les modules Pi encore NoiR. Je n'ai pas application concrete, comme la nuit airsoft - juste serait un exercice amusant. =)
Belle construction! Je l'ai un peu joué avec l'idée de construire un ensemble de vision nocturne pendant un certain temps, il semblait que ce serait assez facile, et maintenant je vois qu'il est! Hmm, vous pouvez mettre la caméra sur un robot, le brancher à un talkie-walkie (ou courte portée émetteur FM) et à l'autre extrémité, syntoniser le même canal avec elle accroché à l'écran LCD, puis obtenir la vision nocturne sans fil flux vidéo de votre robot! Ce serait assez cool.
La bande passante nécessaire pour la vidéo est trop pour un émetteur de voix comme talkie-walkie. Essayez un émetteur de drone 5 GHz, ils sont faciles à trouver. L'habitude d'être une gamme d'émetteurs vidéo, mais ils ont presque tous disparu maintenant tout le monde utilise principalement HDMI
