DIY machine polygraphique: détecter les mensonges avec Tin Foil, fils et Arduino
Le mensonge est génial. À partir d'un très jeune âge, les enfants apprennent que à plat nier la vérité vous fait sortir des ennuis et vous aide à rester calme face à l'horreur. Mais ce qui se passe quand vous avez juste savoir si quelqu'un, par exemple, utilisé votre brosse à dents? Vous pouvez leur demander de passer un test polygraphique coûteux et laborieux.
Si vous êtes travailleur et ne pas la pâte pour un détecteur de mensonges legit, vous pouvez rendre votre appareil propre réponse galvanique de la peau (GSR). Ces dispositifs sont un des nombreux connectés à un vrai détecteur de mensonges. Le dispositif GSR mesure la conductance de la peau. Lorsque vous êtes nerveux, stressé ou dans la douleur, vos sueurs peau très légèrement, ce qui augmente la conductivité.
Aujourd'hui, nous allons faire un appareil GSR pas cher et apprendre si notre brosse à dents est vraiment sûr après tout.
Etape 1 Faites les électrodes
machines GSR nécessitent une connexion uniforme et cohérente à la peau afin de fonctionner correctement. Pour maintenir la zone de surface et pression constante, nous allons fabriquer des électrodes de feuille d'étain à enrouler autour de deux doigts de l'interrogatoire.
Commencer en collant l'extrémité exposée d'un fil sur une feuille de papier d'aluminium.
Adhérer une bande de Velcro sur la bande et couper la feuille supplémentaire.
Enfin, ajoutez une seule pièce de Velcro à l'extrémité du côté de la feuille. Assurez-vous que vous utilisez le côté droit de la feuille velcro.
Maintenant, vous avez une électrode qui enveloppe parfaitement autour de votre doigt.

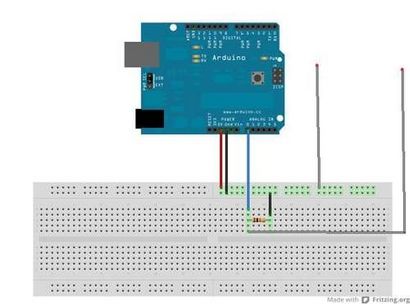

Étape 2 Fil du circuit
Prenez note que les capteurs sont reliés à l'entrée analogique 0 sur l'Arduino.
Étape 3 Chargez le code
Nous pouvons simplement utiliser l'exemple de code « Graph » qui est livré avec le logiciel Arduino. Accédez à Fichier> Exemples> Communication> Graphique. Ce programme prend les valeurs analogiques provenant de la peau et les envoie à représenter afin que nous puissions les voir changer au fil du temps. Chargez le code sur l'Arduino et de mettre sur les électrodes des doigts.

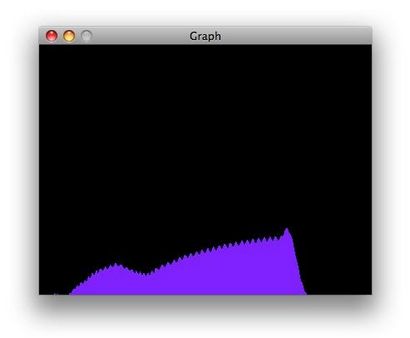

Si vous ne disposez pas de l'application de traitement, il est libre de télécharger ici. Copiez et collez le code de traitement de l'exemple Arduino dans l'application de traitement. La fenêtre de traitement doit être familière que l'application Arduino est basé sur de celui-ci. Exécutez le programme de traitement. Un graphique devrait apparaître. La hauteur de la ligne graphique représente la conductivité de la peau. Plus la ligne est élevée, plus la conductivité, la probabilité plus élevée que vous mentez.
Maintenant, nous pouvons interroger tout le monde! Eh bien, tous ceux que nous pouvons convaincre de s'asseoir et mettre ces électrodes étranges sur leurs doigts. Que feriez-vous avec cet appareil? Quelles sont les incertitudes sont lancinante à vous? Si vous essayez ce projet, assurez-vous d'afficher des images et des vidéos sur le tableau de liège. Comme toujours, des questions peuvent être affichées dans le forum ou me directement.
