Eau-forte un PCB cuivre
Comment graver une carte de circuit:
De schématique à la carte de cuivre, se fait.
Cela semble probablement familier, puisque je l'ai déjà utilisé une machine de fraisage pour fraiser un PCB.
Ensuite, je lis la gravure sur les PCB facilement. Cette méthode utilise une imprimante laser pour imprimer le motif de circuit imprimé sur du papier photo brillant à jet d'encre. Le motif de circuit est ensuite repassé sur la planche de cuivre du papier photo. Le modèle est ensuite gravée dans le circuit imprimé au moyen d'acide chlorhydrique et de peroxyde d'hydrogène. Toner-modèle est ensuite essuyée à l'aide d'acétone.
Cette page décrit la méthode, et comment graver votre propre PCB.
Liste des matériaux pour circuits imprimés imprimante laser Gravure:
Méthodologie
Tout d'abord, utiliser un programme tel que le PCB d'Eagle pour générer un modèle de la carte de circuit imprimé. Aigle se trouve être libre, et fait un travail très agréable. Vous devez exporter les couches de bord supérieur et inférieur avec toutes les traces souhaitées deux fichiers d'image séparés. Les images ci-dessous sont des exemples. Assurez-vous de la sortie des images à haute résolution (comme 600DPI). Eagle est pas simple, mais il vaut la peine d'apprendre, car il vous permettra d'économiser de beaucoup de difficultés de conception.
Maintenant, en utilisant un programme d'édition d'image tel que GIMP ou Photoshop pour transformer les images en images en noir et blanc, de sorte que les motifs de circuit sont en noir, et le fond est blanc. La couche supérieure doit être conçue de telle sorte que le modèle imprime sur le papier en sens inverse. En effet, le modèle sera apposé sur le cuivre, et sera placée face vers le bas. Une fois que le modèle est fixé, le support en papier est arraché. Ainsi, le circuit final se fait comme si vous êtes à la recherche par le côté arrière du papier.
Le côté inférieur doit déjà être inversée.
Une fois que vous avez le toner-motifs imprimés, les découper soigneusement, de sorte que vous pouvez aligner deux bords sur deux bords du circuit imprimé.
Nettoyez le PCB en trois étapes: utiliser un morceau de papier de verre fin (tel que 600 grains), utiliser un papier de verre mouillable, et assurez-vous de sable tandis que le papier est humide. , Lavez-le à côté avec du savon et de l'eau, puis sécher. Enfin essuyer vers le bas avec de l'acétone. (Nettoyer les deux côtés du PCB)

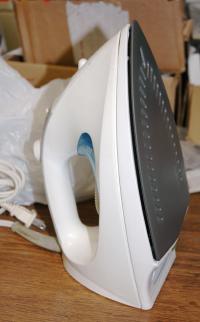

Maintenant, placez le circuit imprimé sur le dessus d'un lave-linge, sur le dessus d'un morceau de bois. Vous serez le chauffage de la carte avec un linge de fer, de sorte que le toner va fondre le papier, et coller sur le cuivre du PCB.
Avec vous repassez à la chaleur maximale, préchauffez la carte de cuivre par le fer assis là-dessus pendant une minute ou deux. Placez maintenant le modèle supérieur sur le premier coin de la carte. Assurez-vous d'aligner les côtés correctement. Le papier photo laser imprimé collera sur, comme si vous appliquez un autocollant, pas un morceau de papier photo. Assurez-vous de ne pas pousser le papier autour après colle, ou le motif sera floue.
Maintenant, prenez le fer et le placer sur le dos du papier. Laisser le papier pour obtenir chaud. Vous devriez probablement aussi pousser vers le bas sur elle, même si je ne l'ai pas appliquer une force beaucoup, et encore travaillé.
Pour ce faire, l'autre côté, vous retournez sur le (chaud) PCB, et d'appliquer la deuxième face à l'arrière-face correspondante du PCB. Encore une fois, préchauffez la carte de cuivre, puis appliquer le papier photo. Faire chauffer avec le fer que vous avez fait pour le premier côté.
Si les choses ne fonctionnent pas avec le transfert de toner, ne vous inquiétez pas. Vous pouvez frotter le toner et nettoyez le conseil et recommencer depuis le début. Donc, ne vous inquiétez pas si cela ne fonctionne pas tout à fait raison au début.
Encore une fois, si vous le motif est pas gentil, vous pouvez nettoyer la carte (acétone), et appliquer à nouveau un nouveau motif imprimé.
Vous aurez probablement envie de couper la carte en forme (je une lame scie à métaux à dents fines dans ma main, avec le c serré à bord sur la surface laboratoire banc). Il est également utile de percer un trou à travers lequel pour accrocher le PCB au cours du processus de gravure.
Maintenant que vous avez une carte de circuit imprimé toner protégé, vous devez graver le circuit.
Vous faire un acide chlorhydrique à 10% (HCl), solution à 2% de peroxyde d'hydrogène (H2O2). J'ai utilisé 40% HCL, et 30% des solutions mères de H2O2, donc je devais les diluer plus que la plupart des personnes. I assez d'eau simplement ajouté au fond d'un récipient en matière plastique pour couvrir la carte de circuit. Ensuite, j'ajouté environ 1/4 du volume de HCl, et un autre 1/15 fo H2O2. Notez que je n'ai pas mesuré même. Ceci est juste une solution pour manger le cuivre du plateau, il n'a pas besoin d'être une solution détaillée et précise. Le port d'un-blouse de laboratoire et des gants en caoutchouc (pensez des gants de vaisselle) est probablement une bonne idée.
est que l'ajout ACIDES à l'eau doit toujours être fait un concept clé ici dans cet ordre. Prenez beaucoup d'eau et ajouter LENTEMENT l'acide concentré à l'eau. L'eau chauffera. Faites-le lentement. Si vous ajoutez de l'eau à l'acide concentré, il va bouillir soudainement, et les éclaboussures partout acide concentré. Y compris sur vous. Je l'ai vu des gens se « fondre » de cette façon, et je ne vous recommande pas vraiment l'essayer.
Une fois que vous avez votre agent de gravure (solution acide), vous attacher le PCB sur une chaîne en plastique (fil de pêche ou un fil électrique revêtu de plastique) et l'abaisser dans l'agent de gravure. En quelques instants, vous verrez une teinte bleuâtre-vert apparaissent dans l'agent de gravure. Ce sont les gens de chlorure de cuivre, vous dissoudre avec succès le cuivre de la surface de la planche.
