Fabrication de fils ressorts
Fabrication de ressorts de fil
Ceci est la première des trois parties sur la fabrication de ressorts en fil métallique. Dans cette partie, nous allons discuter de la fabrication de ressorts de fil en général, et les spécificités de la fabrication de ressorts d'extension de fil. Les ressorts de traction sont parfois utilisés dans les armes à feu, mais pas souvent. Cependant, ils sont plus faciles à faire ressort et fournir un point de départ logique.
fil de musique, représenté sur les bobines et les bâtons
fil de musique, qui n'a rien à voir avec la musique, pour autant que je sache, ne doit pas être confondu avec « fil de piano ». Il est disponible en longueurs droites courtes, ainsi que des bobines plus grandes. Un assortiment de longueurs droites, tels que ceux vendus par ce Brownell est pratique, mais un morceau de 12 "de fil ne fait pas un ressort très long et pour de nombreuses tâches pièces plus longues sont nécessaires. L'assortiment est agréable d'avoir, mais je favorise généralement l'achat d'1 bobines lb lorsque cela est possible.
En général, le processus de fabrication de ressorts est:
L'étape numéro cinq est assez universel, mais les étapes 1-3 varient en fonction du type de ressort étant fait.
Un ensemble de coups de poing de transfert fait un bon ensemble de mandrins. Ceux-ci peuvent être bridées dans un étau, mandrin de perçage, ou tour pour faciliter l'enroulement. Je finirai mes sources sur le tour (sans puissance), mais un tour n'est pas nécessaire. Pour l'utiliser, jeter un mandrin (poinçon) et piège l'extrémité du fil à utiliser dans le mandrin aussi bien. Si vous faites un mandrin, un trou ajourés est une belle façon de commencer.
Un poinçon de transfert fixé dans le mandrin tour à être utilisé comme mandrin d'enroulement d'un ressort hélicoïdal
Ce tendeur simple, le fil immédiatement redresse avant qu'il ne soit enroulé sur la forme
Un petit détour dans le fil peut être pris au piège dans le mandrin et utilisé pour ancrer l'extrémité de départ

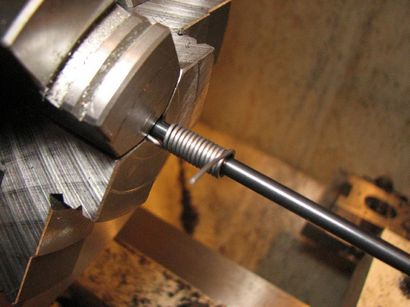

Le ressort partiellement enroulée
Faites attention que vous coupez le matériel, ou jusqu'à la fin de la pièce utilisée - le ressort se tord violemment est relâchée tension. Dans ce cas, je blesse un ressort autour d'un 0,100 "mandrin et a fini avec un diamètre interne d'environ 0,130".
Le ressort complètement enroulé - il y a plusieurs bobines supplémentaires pour permettre une coupe et la formation des « boucles » préhension
Pour terminer la mise en ressort, déterminer la longueur désirée. Prenez une boucle complète (ou un peu plus) et le plier à angle droit par rapport au reste du ressort, en créant une boucle d'attache. Coupez l'excédent. (Il devrait toujours y avoir un excès - vous êtes susceptibles de se retrouver avec trop peu si vous essayez de plier « juste assez » - donc trop rogner beaucoup puis plier). Mesurer la distance désirée et répéter à l'autre extrémité. Pour un aspect vraiment professionnel (manque dans mon exemple) plier la seconde extrémité le long du même plan que le premier.
C'est 95% du travail! Nous avons maintenant un ressort d'extension complète, et tout ce qui reste est la trempe.
Pas le plus beau printemps que j'ai jamais fait, mais fonctionnelle
La cinquième et dernière étape est la trempe. Trempe soulage une partie des contraintes mises en place au printemps quand il a été formé. En particulier, il soulage les contraintes qui essaient de pousser le ressort hors de position. Ce faisant, il normalise, ou fait uniforme, les pressions que le ressort est conçu pour créer. Pour fil de la musique, la trempe doit être fait à 350 ° - 500 ° F pendant 30 minutes. Un four grille-pain pas cher est adéquate à la tâche, et certains (comme celui que j'ai acheté, nouveau, pour 30 $) - une minuterie pour faire everthing super simple.
Tempérer le ressort à 450 ° C pendant 30 minutes
