Si vous avez des exigences spécifiques pour la force et l'extension, il existe des formules pour la conception des ressorts de compression et d'extension.
Le concept de base dans la fabrication d'un ressort hélicoïdal est d'enrouler le fil d'acier autour d'un mandrin cylindrique. Après enroulement, le fil de retour élastique légèrement, de sorte qu'il sera lâche sur le mandrin. Je trouvé que les ressorts je fis avaient un diamètre d'environ 1,11 fois le diamètre du mandrin, ou mandrin était de 0,90 du diamètre du ressort. Faites un vent de test si vous avez besoin d'un diamètre précis.
Commençons par l'étape par étape des photos montrant comment fabriquer et utiliser un outil à main simple pour la fabrication de ressorts hélicoïdaux petit fil d'acier. Ces images montrent la réalisation d'un ressort particulier. Régler les dimensions que nécessaire pour votre application particulière.
Faire le mandrin
On commence par percer un trou à travers le mandrin, tout près de l'extrémité, qui est légèrement plus grand que le diamètre du fil. Mettez le clou dans un étau. [Plus tard, il me vint qu'il serait préférable de couper la tête de l'ongle d'abord, de sorte que le ressort glissait juste à côté de la fin. Voir la note à la fin de ces instructions.]
Déposer une petite encoche dans la partie supérieure du mandrin avec un coin d'un fichier. Cela aidera à garder le forage d'errer à la surface autour du mandrin. La largeur de l'encoche peut être proche du diamètre du foret.
J'ai utilisé un "foret, la deuxième plus grande taille que j'avais au-dessus du 0,020" 0,0275 diamètre du fil. Je l'ai mis dans l'étau de la broche avec proéminentes minimum nécessaire, juste assez pour passer à travers le mandrin et font légèrement saillie, pour réduire le risque de casser le foret. Si vous avez accès à une presse de forage, bien sûr, utiliser.
Centrer l'étau de broches entre trois doigts pour le maintenir aligné.
Lorsque le trou est terminé, prenez le mandrin de l'étau et rouler l'autre extrémité de celui-ci sous l'angle d'un fichier à rendre rugueuse. Cela donnera l'étau de la broche une meilleure prise sur le mandrin.
assembler l'outil
Placez l'extrémité rendue rugueuse du mandrin dans l'étau de broche et serrer l'écrou. Certaines sources montrent une perceuse à main électrique ou un autre outil de puissance étant utilisé pour tourner le mandrin. Pour fil mince, ce n'est pas nécessaire et je craignais que le fil pourrait se éloigner de moi et causer des blessures.
J'ai trouvé que le fil d'acier 0,020 "était assez raide que je devais obtenir l'étau de la broche très serré. J'ai utilisé une épingle à linge et une pince pour saisir l'écrou et le serrer.
faire le printemps
Vous pourrez vous détendre autant fil que vous aurez besoin. La longueur de fil nécessaire pour le ressort de base est pi fois le diamètre des temps de ressort du nombre de spires. Ajouter environ 1/8 "pour le virage début, quelque chose pour toutes les boucles d'extrémité ou des crochets et un pouce ou pour la manipulation. Si vous faites plus d'un ressort à la fois, l'ajouter en conséquence. Il est préférable d'avoir un peu plus que de tomber à court.

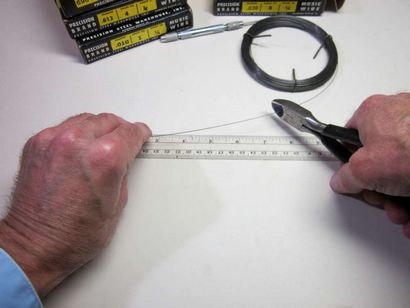

Coupez la longueur nécessaire de fil.
Plier un morceau court de l'extrémité sur un angle droit.
Cette fin devrait être d'environ 1/16 "plus long que le diamètre du mandrin.
J'inséré l'extrémité longue du fil dans le trou du mandrin et tiré jusqu'à l'extrémité coudée serré. Plus tard, je trouve que cela fonctionnerait pour insérer l'extrémité courte dans le trou. Cela a également rendu plus facile d'obtenir le fil du mandrin après l'enroulement.
Tourner le mandrin pour enrouler le fil sur, il guidage avec l'autre main.
Continuez à tourner jusqu'à ce que vous avez le nombre de tours requis.
Je l'ai trouvé difficile de faire avancer le tournant d'une main. Le ressort se détendre les derniers tours. J'ai trouvé que je pouvais mettre la fin du fil dans l'étau et utiliser les deux mains pour enrouler le fil, en alternant les mains. Cela a rendu plus facile de garder le fil serré et contrôler l'enroulement.
Repousser l'extrémité courte du fil hors du trou. Cela soulève le premier tour à partir du mandrin.
Couper à travers la boucle de fil en relief et enlever l'excédent.
J'ai eu l'étau d'épingle tellement serré qu'il a fallu deux pinces pour le desserrer. Il me est apparu, cela aurait été plus facile si j'avais coupé la tête de l'ongle. Ensuite, le ressort se glisser à droite du mandrin. Voir la note à la fin de ce post.
Retirez le mandrin de l'étau de la broche.
Faire glisser le ressort hors du mandrin.
Coupez l'excédent de fil.
Il y a le printemps.
Placer le ressort sur un trépan de forage serré ou d'une tige similaire, appuyer sur l'extrémité d'une pince à bec effilé entre les dernières boucles à l'extrémité.
Plier la boucle d'extrémité out. De même plier une boucle à l'autre extrémité. Ou faire tout crochet ou une pièce jointe est nécessaire.
Il est notre ressort d'extension fini avec boucles d'extrémité.
Couper à la longueur désirée.
Voici le ressort de compression fini. Il suffit pour plusieurs sources.
retirer la tête de clou
Après avoir découvert que la tête de l'ongle fait gênant pour enlever le nouveau ressort de l'ongle, j'ai déposé la tête de clouer. Il aurait été préférable de couper la tête du clou hors au début.
Couper la tête de l'ongle. Mettez un doigt sur la tête pour l'empêcher de voler au large, mais attention à ne pas pincer le doigt dans la coupe.
Mettez le clou dans l'étau avec le haut du point de ciseau de coupure nette.
Déposer le carré final.
Limez l'angle aigu.
Percer le trou dans l'extrémité et poncer l'extrémité de base avec le fichier, comme ci-dessus. Maintenant, vous pouvez obtenir le ressort du mandrin sans avoir à prendre le mandrin de l'étau de la broche.
