Introduction: Faire un mini-réfrigérateur!
Ceci est un bon projet pour quiconque d'entrer dans l'électronique ou de vouloir une idée pour quelque chose de cool. Ce n'est pas exactement un projet « pas cher », mais ce ne est pas très cher non plus. Le coût total de ce projet a été 16,12 £ (
Etape 1: Matériaux
Outils:
-Scie à métaux, scie à chantourner, ou une scie à bois (ou si vous en avez un, une scie sauteuse ou bande)
-Drill (de préférence une perceuse à colonne, mais une perceuse à main fonctionnera tout aussi bien)
-(Fichiers de type en option, mais pas si vous voulez des bords lisses. Vous pouvez également utiliser du papier de verre)
-pistolet à colle chaude (pour coller ensemble, vous pouvez utiliser une perceuse et des vis ou Araldite / époxy)
-Règle, ruban à mesurer, ou un grand pied à coulisse pour mesurer la matière plastique
-Fer à souder
-Souder
-Tournevis
Étape 2: L'alimentation
** Si vous avez déjà un> 100W alimentation de, sauter cette étape **

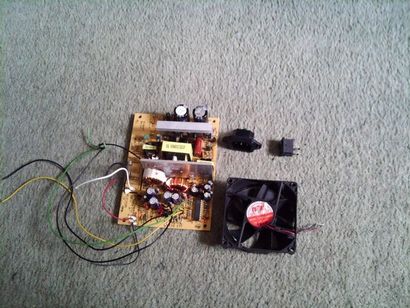

Maintenant, vous devrez soit le monter en arrière dans sa vieille boîte, ou acheter un plastique. (Assurez-vous de connecter le sol si vous montez dans sa vieille boîte ou une enceinte métallique). Monter le connecteur d'alimentation, interrupteur (option) et le ventilateur sur le boîtier. Souder le ventilateur sur les fils du ventilateur. Si vous avez acheté un nouveau ventilateur, couper le connecteur, couper le fil jaune / blanc / bleu et souder les fils rouge et noir aux fils rouges et noirs correspondants sur la carte. Ensuite, souder le connecteur d'alimentation et le commutateur (si vous en avez un). Assurez-vous qu'il est connecté dans le bon sens ou vous pouvez sauter l'alimentation. Couper les fils verts et noirs un peu plus courte afin qu'ils puissent se toucher les uns les autres, mais pas beaucoup plus, les dépouiller, les souder ensemble, et couche dans la bande isolante. Maintenant, dénuder les fils restants jaunes et noirs, les dépouiller, et ajouter une longueur supplémentaire de fil il est donc aussi longtemps que nécessaire pour votre configuration. Maintenant, prenez la fiche dc 2.1mm, dévisser et soudure sur les fils. Notez que l'on est positif et négatif lorsque vous soudez la prise sur le réfrigérateur lui-même. Maintenant, fermez l'enceinte, le brancher, et le tester avec un multimètre. Si vous ne disposez pas d'un multimètre, allumez-le, et si elle ne souffle pas, cela fonctionne probablement! J'ai aussi fait une couverture sur polymorphes (un grand matériel que vous pouvez mettre dans l'eau chaude et le moule, puis quand il se refroidit, il durcit en une matière plastique résistante) pour le connecteur d'alimentation depuis que je télégraphié une prise secteur directement dans ce qui est pourquoi il semble qu'il y ait de la colle fondue dans le dos.
Étape 3: Couper le PVC
Étape 4: L'unité Peltier
première chose que je recommande de faire est d'attacher votre alimentation à l'unité de peltier, et assurez-vous qu'il fonctionne bien, et notez quel côté est froid et de quel côté est chaud. Notez également que la fin est positif et ce qui est négatif, parce que la plupart des unités peltier ne sont pas une polarité. Ne le laissez pas trop longtemps. Maintenant, vous pouvez commencer à attacher vos dissipateurs. en premier lieu, de prendre votre radiateur actif (refroidi par ventilateur) et l'attacher avec du ruban thermique ou de ruban adhésif double face et la pâte thermique sur le côté chaud de l'unité à effet Peltier. couper le connecteur à l'extrémité du ventilateur à l'aide de couteaux latéraux ou des ciseaux si vous n'avez pas. vous pouvez couper le fil jaune tout le chemin du retour, comme vous n'avez pas besoin. Dénuder le fil jaune et noir, et les souder en parallèle à l'unité à effet Peltier, faire en sorte que le rouge (positif) correspond à la borne positive de la peltier, et le noir avec le noir identifié. Si vous avez un potentiomètre, montez maintenant sur le panneau arrière. souder les fils positifs à la sortie variable, et souder un fil, de préférence rouge, à chaque extrémité du potentiomètre. Souder un fil sur les fils négatifs (noir) à partir de l'unité à effet Peltier et un ventilateur de radiateur. Monter la prise d'alimentation dans le panneau arrière maintenant. souder le fil noir à la borne négative et le fil rouge à la borne positive. Si vous attachez l'alimentation maintenant, l'unité peltier devrait refroidir / réchauffer et le ventilateur doit se allumer, et le ventilateur devrait aller plus silencieux et plus fort et l'unité peltier devrait se réchauffer et refroidisseur lorsque vous réglez le potentiomètre. Si cela fonctionne bien, passer à autre chose. Sinon, revenez sur vos appareils électroniques et le comparer aux schémas de circuit. Si cela fonctionne, fixez le radiateur passif plat avec du ruban thermique sur le côté froid de l'unité de peltier. colle chaude l'unité peltier dans le carré de 10x10cm avec le trou découpé, en vous assurant de coller uniquement la partie froide (si vous colle la partie chaude, la colle sera probablement refusion et il se désagréger). Essayez d'obtenir si le radiateur est affleurant la partie supérieure de la matière plastique. coller soigneusement la partie inférieure du panneau arrière, 4cm vers le haut. Mesurez chaque côté et assurez-vous qu'il convient perfecty, ou à l'intérieur de votre réfrigérateur sera à un angle.
Étape 5: Plus Electronics
Étape 6: Finition du boîtier
Étape 7: Montage de la porte et ajout de finition Touches
Votre réfrigérateur est presque terminée maintenant, et vous avez probablement déjà testé. Prenez le morceau de 10x15cm restant avec deux trous et fixez votre poignée de porte avec les vis à l'arrière. Assurez-vous qu'il est plus que 1cm de droite ou il entrer en collision avec le loquet de la porte. Prendre la partie magnétique pour la fermeture de porte et les coller en place dans la porte. coller la charnière de la porte sur le côté gauche, puis vers le côté gauche du réfrigérateur. Assurez-vous qu'il peut ouvrir et fermer librement. Votre réfrigérateur est maintenant terminée. Vous pouvez maintenant ajouter le bouton à l'arrière du potentiomètre, régler la température, ajouter des autocollants, le brancher et le mettre à côté de votre ordinateur, et remplissez-le avec votre boisson préférée. Prendre plaisir!
