Faire un Siphon de Bell 4 étapes
Introduction: Faire de Bell Siphon
Un siphon de cloche est utilisée en flux et le reflux aquaponique et des systèmes de culture hydroponique pour réguler l'écoulement de l'eau. Dans un flux et le reflux (également connu sous le déluge et le drain) l'eau du système est pompée dans le lit croître. À un moment précis (habituellement 2 pouces au-dessous de la surface) les drains d'eau par le siphon en cloche. Lorsque l'eau atteint le fond, vous entendrez le clapotis classique indiquant la fin de la phase de vidange. Le processus sera alors se répéter encore et encore. Le siphon cloche est une partie importante de tout système de flux et le reflux qui se il est juste crucial. Dans ce instructable je vais vous montrer comment faire vos propres, et apportez des modifications à vos besoins.
Étape 1: Pièces et outils
Voici ce que vous devez faire votre propre siphon cloche:
- 1-3" tuyau de PVC (environ 12" de long)
- 1 - 2" tuyau de PVC (environ 10" de long)
- 1 - 2" bouchon en PVC
- 1 - 3/4" tuyau de PVC (environ 6" de long)
- 1 - 3/4" à 1 1/2" adaptateur de cloche
Cultivez Connexions de lit
- 1 - 3/4" adaptateur mâle (filetage à glisser)
- 1 - 3/4" Adaptateur femelle (fil à glisser)
- 2 - # 18 joints toriques
- 2 - 3/4" tuyau en PVC 4" de long
- 2 - 3/4" 90 ° coude
Étape 3: Construction du Siphon

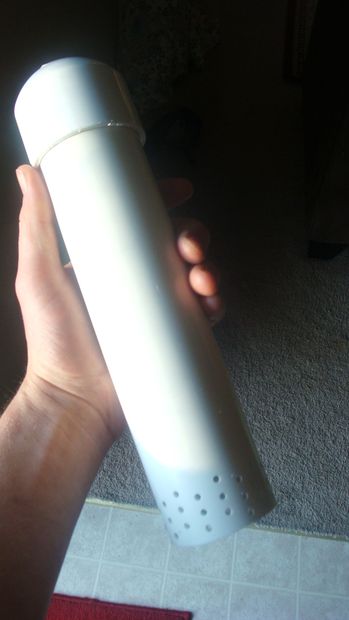

Suivez Bell Siphon Schéma pour mettre le siphon ensemble. Commencez avec les adaptateurs mâles et femelles. Prenez l'adaptateur mâle et glisser un # 18 joint torique sur les filets. Insérez l'adaptateur dans le trou d'accès dans le lit de culture. Slip autre # 18 joint torique sur le dessus des filets mâles. Visser l'adaptateur femelle à l'adaptateur mâle (pas de blagues ici des gens) vous assurant d'avoir une bonne connexion. Ce ne est pas nécessaire pour obtenir les outils nécessaires pour le serrer, serré à la main ou même un peu moins que ce qui est bien (vous serez vérifier les fuites plus tard de toute façon il est donc pas nécessaire de retard il). Glissez un morceau de 3/4" 6" tuyau en PVC dans l'adaptateur femelle (Le diagramme dit que c'est 4" , commencez par 6" et vérifier la ligne d'eau lorsque vous avez terminé. Si la ligne d'eau est trop élevée, faire note et réglez ce tuyau au besoin). Glisser le 3/4" à 1 1/2" adaptateur de cloche au-dessus du 3/4" tuyau en PVC. Pour créer un écoulement d'évacuation efficace, il est important que l'ouverture de la cloche est le double de la taille de la canalisation (3 / 4" * 2 = 1 1/2 « ). Faire glisser le PVC de Bell Dome (Encore une fois, commencer par 10 » et l'ajuster si la ligne d'eau est trop élevé) sur le tuyau de vidange et le pare-pierres PVC sur ce produit. Pour la partie inférieure du lit croître glisser un morceau de 3/4" tuyau dans la partie inférieure de l'adaptateur mâle. Glisser 3/4" PVC 90 dans le fond de ce tuyau, et à partir de là un autre 3/4" tuyau en PVC et 90. Selon une autre de l'emplacement du réservoir de poissons que vous aurez besoin de la taille de ces deux derniers tuyaux de façon appropriée. Si le tuyau horizontal est long, je suggère d'utiliser un raccord en T à la fin au lieu d'un 90. Cela aidera l'écoulement du action drainante.
Étape 4: Testez Bell Siphon
