La réflexion et Refraction
D'abord, nous devons connaître la « longueur focale » ou « distance focale » du miroir concave. Aller à l'extérieur sur une journée ensoleillée et trouver un endroit avec le soleil en face de vous. Caler un morceau de papier blanc devant vous (Image 2)

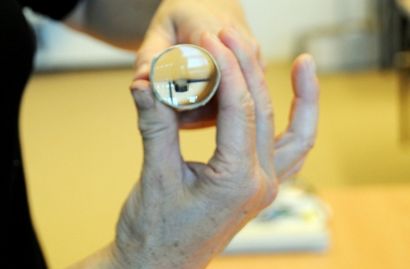

Tenez votre miroir jusqu'à ce qu'il attrape la lumière du soleil et il reflète sur votre papier. Ne regardez pas la lumière réfléchie directement dans votre miroir. Si vous regardez votre morceau de papier, vous remarquerez que la chaleur réfléchie du soleil peut effectivement brûler un trou dans le papier. Voilà pourquoi nous sommes jamais au Soleil (Image 3)
Ajustez votre miroir jusqu'à ce que vous pouvez voir la lumière du soleil concentrée sur un point très fine sur votre papier. La distance entre le miroir et le papier à ce moment est la «longueur focale.
Demandez à un ami de mesurer avec un ruban à mesurer et rite avec toute la longueur focale (Image 4).
Trouver un tube en carton d'un diamètre similaire à celui de votre miroir concave. Il doit également être au moins aussi longtemps que la distance focale que vous venez de mesurer. (Image 5)

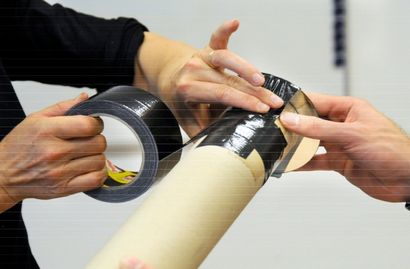

Fixer le miroir concave dans l'une des extrémités du tube avec sa surface réfléchissante tournée vers l'intérieur. (6) Images
Faire un petit trou à chacun de ces points et percez la pièce de bois mince tout le chemin à travers les deux. Il est important que la tige n'est pas lisse, mais a un bord. (9 Images)
Mettez un peu de ruban adhésif double face sur le dos du miroir plat et l'introduire dans le trou oculaire. Attacher à la baguette ou cheville de sorte qu'il se trouve à un angle de 45 ° avec le diamètre du gros tube. De cette façon, il dévier les rayons provenant du miroir concave et de les transmettre à la petite oculaire. (Image 10)
Faites votre oculaire (ou « oculaire ») de la manière suivante. Fait: c'est exactement de la même façon que vous feriez l'oculaire dans un télescope réfractaire.
Tout d'abord, couper le long de toute la longueur de l'un des tubes. Ce tube est # 1. (Image 11)
Tenir le tube directement sur la lentille de loupe. (Image 12)
Ensuite, l'adhérence du tube hermétiquement, ce qui rend les bords de coupe se chevauchent, de sorte que la lentille est maintenue en place et fixer solidement, ruban adhésif autour de la lentille. (Image 13)
Mettez le tube n ° 1 à l'intérieur du second tube et vérifiez qu'il glisse facilement et vers le bas. Le petit tube doit pouvoir glisser dans et hors d'une manière ordonnée pour vous concentrer l'image finale. Une fois que vous êtes sûr que la lentille dans le tube n ° 1 est sûr et que le tube peut se déplacer à l'intérieur du bien ajusté second tube (le tube qui est pas coupé), la bande tout le long de la frontière de coupe. (Image 14)
Ce sera votre oculaire; la partie que vous observerez avec. (Image 15)
Diriger le télescope vers un objet et l'observer en regardant à travers le petit tube. Reculer l'oculaire et en arrière jusqu'à ce que l'objet concentré. Dans l'image ci-dessous, imaginez que la petite lumière rouge est une étoile ou une planète! Sa lumière est collectée par le miroir concave qui réfléchit en arrière sur le miroir plat qui, à son tour, elle reflète sur la main! (Image 16)
Isaac Newton, Reflet, Miroirs, courbe concave, télescope
