Faites votre propre Astrolabe
par Dominic Ford
Un astrolabe est un instrument complexe qui combine un modèle mécanique de la rotation du ciel à travers la nuit - semblable à un planisphère moderne - avec un instrument d'observation qui permet de mesurer les altitudes d'objets dans le ciel nocturne. Mis ensemble, ces deux composants peuvent être utilisés le moment de la journée, en déterminant l'altitude d'une étoile, et aussi à l'heure du jour la rotation du ciel apporte à cette hauteur au-dessus de l'horizon.
Historiquement, l'astrolabe était l'instrument astronomique le plus sophistiqué largement utilisé au Moyen Age. En fait, il a occupé ce poste pendant près de deux mille ans, à partir du moment de Hipparque (c. 190-120 avant notre ère) jusqu'à la fin du XVIIe siècle, à l'époque où le télescope a été inventé en 1609.
Sur cette page, vous pouvez télécharger un carton kit coupe-et-colle pour faire votre propre astrolabe de modèle, de sorte que vous pouvez redécouvrir la pratique d'observation médiévale pour vous-même.
De quoi as-tu besoin
- Une imprimante (pour imprimer votre kit de astrolabe)
- Trois feuilles de carton ou de papier mince
- Une feuille de matière plastique transparente, par exemple acétate, qui est sûr de mettre dans une imprimante
- Les ciseaux
- La colle
- Dispositif de fixation goupille fendue
- Un petit morceau de ruban ou une ficelle
Instructions
Étape 1 - Téléchargez notre kit astrolabe (fichier PDF). La disposition exacte d'un astrolabe dépend de la Terre où il est conçu pour être utilisé à partir, car différentes étoiles sont visibles dans le ciel nocturne de différents endroits. Nous pouvons fournir un kit personnalisé conçu pour être utilisé chez vous. Pour votre emplacement actuel d'Amsterdam. nous recommandons un astrolabe conçu pour la latitude 52 ° N, que vous pouvez télécharger ici.
Pour télécharger un astrolabe pour une utilisation à une latitude différente, utilisez le formulaire ci-dessous:
Étape 2 - Chiffres d'impression 1, 2 et 3 à partir du fichier PDF sur des feuilles séparées de papier, ou de préférence sur la carte mince. Imprimer la figure 4 sur une feuille de plastique transparent, tel que des feuilles d'acétate vendus pour être utilisés avec des rétroprojecteurs.
Étape 4 - Placer la figure 4 (le rete), imprimé sur le plastique transparent, sur le devant de l'astrolabe.

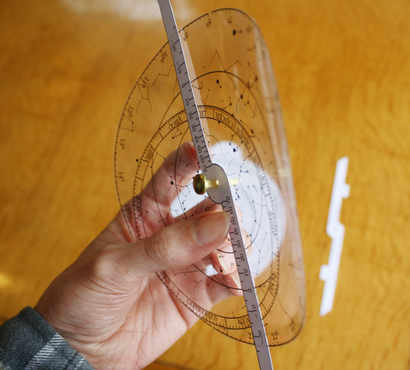

Étape 5 - Couper la règle et l'alidade à la figure 3. La règle (à gauche) doit être placé sur le dessus du rete, sur la face avant de l'astrolabe, alors que le alidade doit être placé à l'arrière de la astrolabe.

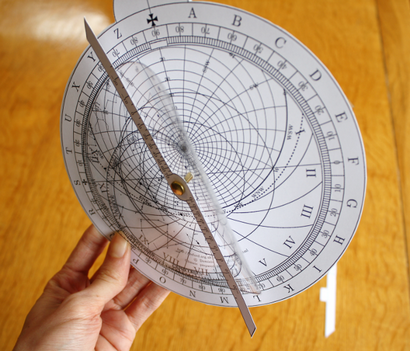

Félicitations, votre astrolabe est maintenant prêt à l'emploi!
Où trouver plus d'informations
Pour une description complète de la façon d'utiliser un astrolabe médiévale, consultez le livre que je publiais dans le Journal de l'Association astronomique britannique.
Une personnalisation plus poussée
Ce kit de astrolabe a été conçu en utilisant un langage des graphiques vectoriels de script appelé PyXPlot. Si vous avez PyXPlot installé sur votre ordinateur, vous pouvez télécharger les scripts utilisés pour générer ce modèle comme une archive zip.
