Fontaine musicale de l'eau
Présentation du système
La Fontaine Du Campus Est (La Fontaine de Campus Est) est un servo-actionné, LED commandée par ordinateur et éclairé par un halogène, fontaine d'eau alimenté carter-pompe. Il dispose de cinq courants d'eau qui peuvent chacun être commandés individuellement (on / off), ainsi que de pivotement (90 degrés de liberté). Chaque jet d'eau est éclairé par une lampe halogène. Le périmètre de la fontaine a triplets RGB qui peuvent effectuer diverses animations. La fontaine et l'eau sont également éclairés par huit LED Luxeon. L'ensemble du système est contrôlé par un PC que les séquences dans un fichier appelé chorégraphié ShowFile. Trois cartes de circuit agissent comme une interface entre la source et l'ordinateur: une carte de commande de soupape, une carte de commande de LED, et un panneau de commande d'asservissement. Tout sauf le dernier ont été construits sur mesure pour La Fontaine Du Campus Est.
Le diagramme ci-dessus montre les connexions entre les trois cartes de circuits qui gèrent les dispositifs de fontaine, la fontaine directeur PC et le matériel de la fontaine elle-même.
La face inférieure de la fontaine. objets bleus avec des tuyaux sont fixés les solénoïdes de la machine de lavage utilisées pour commuter chaque buse et hors tension.
Stylo électronique côté sont montés dans un boîtier étanche sous la surface de mouillage.
Valve / contrôleur halogène
Les vannes pour faire tourner les buses sur ou hors tension sont activés par des relais. Les lampes à halogène qui indiquent les courants d'eau sont également activés par des relais. La carte contrôleur valve / halogène est un circuit personnalisé qui assure l'interface via un port USB et active ces charges inductives à la demande. Il est également logique intégrée qui assure une soupape de décharge est toujours en bon état de fonctionnement. Le circuit est basé sur un microcontrôleur PIC 18 et un convertisseur série-USB UART FTDI.
Vanne Téléchargeable / contrôleur halogène code source:
contrôleur LED
Le dispositif de commande de LED est conçu pour servir de dispositif de commande d'éclairage à usage général. Il contrôle les 24 LED monté fontaine-jour ainsi que les huit Luxeons. Toutes les animations d'éclairage sont intégrés dans la mémoire embarquée. Une interface d'ordinateur avec la carte et dit que ce qui l'animation à jouer, et avec quelle couleur (s).
La carte peut contrôler 24 LED à haute intensité (jusqu'à 50 mA chacune) et 24 LED Luxeon haute intensité (jusqu'à 3 watts chacune). Les 48 sorties sont contrôlées par l'intermédiaire d'une interface USB ou d'un interprète PS / 2 (conçu pour se connecter à une souris de giration). Plusieurs boutons et accessoires voyants sont inclus sur la carte pour le débogage et des fonctionnalités supplémentaires. En outre, le système peut être étendu et même montés en série en utilisant l'en-tête de petits groupes UART. Le dispositif est basé autour d'un microcontrôleur PIC 18F2455.
schémas téléchargeables et le code source:
Jets d'eau
Les buses se connectent à des électrovannes de machine à laver. Ceux-ci transforment le courant d'eau ou hors tension. Ces vannes, à leur tour, sont couplés entre eux et tous les aliments en une seule sortie de la pompe de vidange. En plus des soupapes de commande de buse, une vanne supplémentaire agit comme une soupape de décharge. Il ouvre à chaque fois que toutes les buses sont éteintes et que la pompe est en marche.
Les buses pivot lorsque le servo ils sont liés aux mouvements. Les servos sont tous contrôlés indépendamment par le directeur de la fontaine.
Fentes dans la partie supérieure de l'aluminium ont été coupées sur un moulin pour permettre pivot de jet d'eau douce. Chaque jet peut pivoter de 90 degrés (45 de chaque côté). La lumière d'halogène adjacent illumine le courant d'eau.
Les crochets maintiennent servos à la plaque supérieure. Le servo fait pivoter la buse à eau, ce qui permet de déplacer les jeux d'eau.
fontaine Directeur

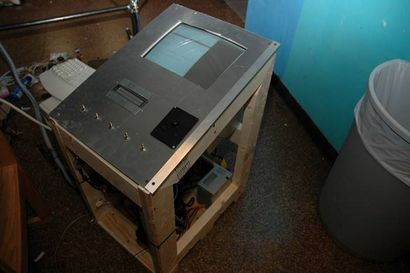

Le cerveau du système est un PC avec ses trois cartes USB personnalisées. Le directeur Fontaine est un cadre en bois avec une plaque d'aluminium qui abrite toute l'électronique de puissance, tableaux de commande, moniteur, PC, commutateurs de commande manuelle, et l'état-indicateur de VFD. Un joystick industriel permet à un opérateur d'utiliser le PC. Les commutateurs permettent la commande manuelle de chaque jet d'eau.
Code source téléchargeable:
Commutateur Activator
Un spectacle commence en tirant un interrupteur à levier. Le commutateur est en bois et la moitié d'un fer neuf. Il se connecte au directeur Fountain via le port série.
Dévoilement
L'équipe de construction
Alexander Papageorge creuser la fosse d'eau de 70 pieds carrés.
RJ Ryan mettre la touche finale sur le logiciel de séquençage de la musique.
Amy Qian démontrant l'importance des bonnes pratiques de sécurité.
Rob Gens dépannage de la première génération de commande d'éclairage à LED.
Reid Kleckner acheminer le tuyau d'écoulement d'eau.
Zack Anderson (moi) souder la carte de commande vanne / éclairage.
