Four solaire Parabolique 7 étapes (avec photos)
Ceci est un instructable pour montrer comment faire un four solaire parabolique en contreplaqué.
Il est parfait pour mon utilisation. il fait un litre d'ébullition de l'eau en 15-20 minutes et cuire un repas pour 3 personnes dans quelque chose comme 45-60 minutes sur de bons jours
La parabole est d'environ 1,5 m de large et 50 cm de profondeur. Plus la taille de l'ouverture, plus puissant, il devient. Il est tout à fait raide comme il est avec l'anneau de bambou, mais si vous voulez le rendre plus grand, vous aurez besoin de trouver d'autres façons de le rigidifier.
Étape 1: Les pétales

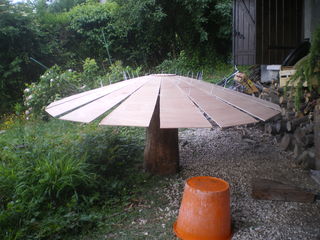

L'idée est que si la parabole est coupée de façon symétrique le long 8 directions radiale et aplatie, il semble comme une fleur 16 pétales. Donc, une fois que vous avez les pétales faits d'un matériau flexible, vous pouvez les plier sous la forme d'une parabole.
Je contreplaqué d'épaisseur 5 mm. Je pense que vous pouvez utiliser un contreplaqué plus mince, mais vous aurez besoin d'ajouter une structure plus forte pour raidir la parabole. Jetez un coup d'oeil ici. ils utilisent une structure métallique pour garder tout raide.
J'ai utilisé cette publication pour calculer les dimensions des pétales. Je devais ruser un peu pour avoir quelque chose que je pouvais utiliser.
Voici une feuille de calcul Google avec tout ce dont vous avez besoin (vous pouvez le télécharger pour le modifier). Je l'ai également inclus un fichier .ods appelé calculator.ods de parabola. Vous pouvez :
modifier la distance focale de la parabole
modifier le nombre de pétales
choisir la longueur des pétales
J'ai aussi inclus un pétale en svg que j'ai créé en utilisant Inkscape. Vous pouvez couper laser les pétales si vous avez accès à un fablab!
Une fois que vous avez coupé les pétales, les trous de forage tous les 20 cm le long des côtés des pétales de sorte que vous les attacher ensemble avec les attaches de câble en plastique.
Étape 2: Les disques
Les disques forcera le bas de la parabole à être plane. Sans eux, il est tout simplement impossible de plier le contreplaqué!
Coupez deux disques de 20 cm de contreplaqué. les diviser comme une tarte en 16 parties égales et percer des trous de 2 cm de l'extérieur des disques.
Percer un trou de la même largeur de 8 cm à partir de la base de chaque pétale.
Prendre en sandwich les pétales entre les deux disques à l'aide de boulons.
Étape 3: pliage du contreplaqué

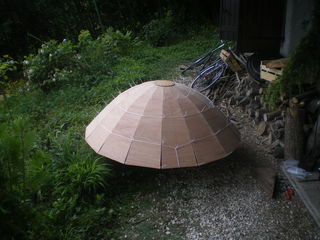

Je l'ai utilisé attache de câble en plastique pour tenir le contreplaqué ensemble. Je l'ai trouvé plus facile d'aller progressivement du centre vers les bords de la parabole comme indiqué dans les images. Vous pouvez également entourer la parabole avec une corde, il vous aidera.
Étape 4: Ajout de l'aluminium
L'aluminium reflète la lumière du soleil sur la marmite. J'ai utilisé 2 bandes en aluminium adhésif de 25mx5cm qui m'a coûté 10 € chacun.
J'ai trouvé qu'il vaut mieux ajouter la bande en aluminium lorsque le contreplaqué est déjà plié (sinon la surface ne sera pas plat une fois fléchie)
Étape 5: Souder le Manique
Le porte-pot est sur l'axe focal de la parabole pour qu'il puisse également être utilisé comme un pivot pour la parabole.
La position du porte-pot dépend de la forme et la taille de votre parabole, mais en tout cas, vous pouvez le trouver dans les feuilles de calcul de la première étape.
La soudure doit être très forte! J'ai ajouté deux « branches » supplémentaires de chaque côté à cause de la weigth du pot (j'ai un pot de 20L).
L'endroit où vous mettez le pot devrait être un peu plus bas que le reste de sorte que le centre du pot sera sur le point focal.
Étape 6: Le bambou Anneau
J'ai utilisé une grande perche de bambou vert que je coupe en 4 pour rigidifier la parabole.
La parabole pourrait être plus rigide, mais il va bien comme ça.
Des poteaux de bambou sont très faciles à couper, utiliser un gros couteau et un marteau. Coupez-le en vert et flexible et laissez-les sécher sur la parabole.
Etape 7: Le support et Extras
Le soutien doit être suffisamment solide pour la parabole et la marmite. Je l'ai fait en ajoutant du bois plus rigide le long de la diagonale.
J'ai aussi ajouté une petite poignée à la parabole de sorte qu'il est plus facile de tourner et de transport.
