LED-éclairé Tron V2
Costumes règle. costumes Glowing règle encore plus. Pour le roi des costumes de Glowy - tu dois regarder un seul endroit. à l'intérieur de votre ordinateur :). En suivant cette instructable, vous aurez les connaissances et la capacité de faire un vêtement éclairé LED qui ressemble exactement comme ceux du nouveau film Tron.
Mes objectifs en faisant ce costume devaient faire un robuste, facilement lavable, imperméable à l'eau, costume de style Tron qui était l'énergie efficace pour réduire le poids de la batterie et en vrac de matériel. Pour ce faire, je devais esquiver les implémentations de fil EL couramment utilisés et passer à LED.
Même si vous n'êtes pas intéressé à faire un costume Tron, je recommande vivement de lire la section sur la mise en œuvre d'éclairage - je ne brode pas individuellement chaque LED avec un fil conducteur. plutôt que j'ai utilisé une combinaison de bandes de LED enduit de silicone et cuir faux pour produire une belle lumière diffuse sans voir ces points de LED embêtants.
Étape 1: Autres options d'éclairage - Pourquoi ne pas utiliser de fil EL?

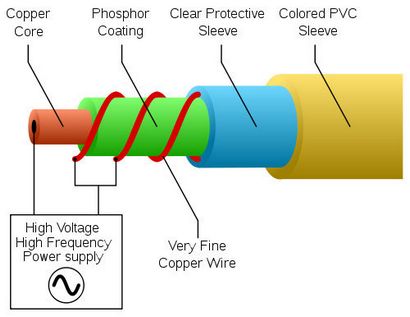

La plupart Tron-ish garmets sont faites avec ce genre de choses appelé fil EL ou une bande EL (qui est basé sur la même technologie). Bien que les technologies EL sont idéales pour beaucoup de raisons, je pense qu'ils ne sont pas très bien adaptés aux applications portables. J'ai construit une ancienne école costume Tron en utilisant du fil EL, et a trouvé les problèmes suivants avec elle:
Étape 2: Mise en page Vêtements
Je ne suis pas vraiment un expert en matière de conception de vêtements, donc je fait ce costume en attachant faux cuir découpé au laser à un sous-vêtement acheté en magasin au lieu de couture * tout * à partir de zéro.
Votre sous-vêtement doit avoir les caractéristiques suivantes afin de travailler pour ce projet:- Vous voulez un sous-vêtement qui est assez bien approprié de forme (je me suis celui qui était d'une taille trop petite pour moi sur le but).
- Vous voulez quelque chose qui peut diffuser la lumière bien, et absorbent très peu de lumière.
- Il est recommandé d'utiliser quelque chose avec des coutures plates sur les deux côtés du vêtement. Cela rendra votre vie * beaucoup * plus facile en matière de fixation du matériau de blocage de la lumière.
Étape 3: Concevoir les chemins vecteur laser
Étape 4: Redimensionner les chemins vecteur adapté à votre chemise
Les chemins vectoriels créés à l'étape précédente ne sont pas faites en utilisant un modèle de chemise de fait afin de les rendre aussi facilement évolutive et largement applicable que possible. Par conséquent, afin de redimensionner les chemins téléchargés à l'étape précédente, il vous suffit de faire 2 mesures et faire un peu de mathématiques tennsy. Ne vous inquiétez pas d'être super duper précis avec les mesures, les modèles sont conçus pour être un peu gros, puis coupé à la taille une fois qu'ils sont sur le vêtement.
Tout d'abord, mesurer la largeur de la chemise à partir de la couture latérale de couture de côté (voir image ci-dessous), et d'écrire que vers le bas. Si votre chemise ne pas coutures latérales, posez votre chemise sur le plus plat possible et mesurer sa largeur. Si vous Chemisier coutures latérales courbes, la mesure la plus longue largeur (devrait être juste en dessous des bras), et la plus courte largeur (doit être juste à côté de votre ventre), en moyenne, puis les résultats. Ce sera la « largeur » dans les bits de mathématiques ci-dessous.
Ensuite, mesurer la hauteur de votre chemise. Mesurez à partir du bas absolu de la chemise (comme l'endroit où vos jambes sortent de celui-ci) à mi-chemin de l'une des coutures d'épaule (voir image ci-dessous. La couture d'épaule est difficile de voir si je mentionné en partie en rouge). Notez ce numéro. Ce sera la « hauteur » dans les bits de mathématiques ci-dessous.
Maintenant, pour le calcul. Les modèles sont dimensionnés je fourni une chemise qui est 24" de largeur et 26" en hauteur. Par conséquent, si votre chemise est seulement 22" de large, vous devez faire la largeur des motifs (22/24) de leur taille d'origine. Vous pouvez utiliser un tas de différents proggies de le faire (si vous ne l'avez pas, essayez GIMP. est gratuit et disponible pour toute plate-forme!).
Maintenant, faire la même chose pour la hauteur. Si votre hauteur mesurée est seulement 21" , alors vous devez rendre les modèles que (21/26) de leur taille d'origine.
Assurez-vous d'obtenir suffisamment de cuir pour faire votre tenue lors de l'achat des matériaux - réaliser qu'il ya une bonne quantité de wasteage ici. j'ai utilisé
1,5 verges pour faire ma chemise en utilisant les 24" x 26" modèles.
À ce stade, vous devriez avoir quelques chemins vectoriels dxf qui correspondent à votre chemise apprêté et prêt à déchirer le laser préféré. Vérifier? Commençons le bouturage!
Étape 5: Laser Couper le cuir Opaque
Si vous utilisez le même faux cuir que je suis, vous vous rendrez compte que vous pouvez obtenir des réductions incroyables sur ce genre de choses avec le laser - pas Overburn, des vitesses rapides et sans bords dentelés. Pour ce faire, la coupe, je les paramètres suivants sur un laser Epilog Helix 45W:
Vitesse = 70% max
Puissance = 50% max
Fréquence = 500 Hz
Lorsque vous avez terminé, vous devriez avoir suffisamment de pièces pour assembler un costume tron horizontalement sur une table (voir l'image)
Étape 6: Fixez le cuir gravé au laser au sous-vêtement
Maintenant que vous avez tout un tas de morceaux de cuir, tout ce que vous devez faire est de les obtenir sur le :) du vêtement.
Je l'ai fait la pièce jointe à l'aide d'un adhésif thermofusible appelé ensorcellement de point. Son simple à utiliser - vous coupez un morceau à la longueur, le placer entre les 2 morceaux de tissu, et de mettre un fer à repasser sur le dessus. Il vous suffit d'appliquer la ensorcellement de point sur les bords de chaque morceau de cuir.
Je recommande la fixation dans un certain modèle logique de sorte que vous pouvez vous assurer que vous alignez tout correctement. J'ai commencé avec les pièces découpées à partir du modèle de vecteur « avant centre », puis ajouté « avant gauche » et « droit devant », le « haut du dos » et « pièces du bas du dos ».
Pendant que vous apposez loin, garder à l'esprit que les modèles ne vont pas correspondre parfaitement votre chemise. Vous aurez besoin de couper l'excès en cuir de l'encolure, et les morceaux d'épaule pour vous. Ceux-ci sont faciles à voir, et facile à couper. Vous ne pouvez pas envelopper les panneaux latéraux autour des bras - à la place, vous aurez besoin de couper les panneaux lorsque vous atteignez les bras.
Étape 7: Couper et joindre en cuir pour les bras
Vous remarquerez que je ne pas fourni de modèles laser pour le cuir du bras. Compte tenu des différences de chemise pour chemise sur la façon dont les bras attachent au reste du vêtement et les différences de longueurs de manches de taille à la taille, je me suis dit que je laisse la conception de bras simple, et juste couper des morceaux de cuir droits de la ferraille pour les couvrir. Je vous conseille de faire de même!
Etape 8: Choisir Certaines LED pour l'éclairage!
Maintenant que vous avez une chemise qui ressemble à un beau cuir vêtu mec Tron, vous allez avoir besoin de l'allumer avec LED.
Maintenant, lors de l'utilisation des LED, et en essayant de les diffuser assez pour que vous ne pouvez pas voir les points lumineux, la seule chose que vous devez vous soucier est * espace *! Tout ce que vous pouvez faire pour augmenter l'espace entre les LED et le tissu de la chemise, mieux la diffusion que vous aurez et plus vous pouvez la lumière en utilisant moins de LED (plus de puissance et de chaleur efficace).
Par conséquent, la diffusion devient la prochaine grande raison d'utiliser des bandes de LED flexibles au lieu de chaque LED, car ils se tiendront hors de votre corps un peu. Si vous couplez cela avec une chemise super serré, vous allez créer une « tente » où la lumière LED peut briller (voir images ci-dessous). bandes de LED sont assez épais pour créer une tente de taille raisonnable pour un super look. Toutefois, si vous utilisez trop lâche d'une chemise, vous ne serez pas obtenir cet effet de la tente, et votre chemise ne brillera!
Alors, qu'est-ce que je l'utilise à la fin? Je LED blanc silicone Encapsulé bandes de Oznium. J'ai choisi ces pour deux raisons. Tout d'abord, ils étaient beaucoup plus souples que toute autre bande de LED que je pouvais trouver. En second lieu, puisque la silicone est clair, vous pouvez obtenir beaucoup de diffusion latérale de ces LED (une image des bandes sont ci-dessous).
Je avais besoin d'un total de 11 d'entre eux pour ma tenue.
Étape 9: Couper les LED à Taille
Maintenant que vous avez en main, vos bandes de LED vous aurez besoin de les couper à la taille, et de les positionner sur la chemise.
Vos LED devraient être compensés ils sont juste * sous * le cuir opaque (parce que vous ne voulez pas voir l'un de ces points de LED désagréables). Les bandes de LED j'utilisais pourrait être coupé par 3 LED (environ 2" ). Voir les images ci-dessous pour voir les mises en page LED j'ai utilisé. J'inclus une sorte de ligne merdique gribouillis afin que vous puissiez voir où le cuir sur le devant de la vêtement.
Je recommande fortement les LED étiquette que vous les couper, ainsi que leurs positions sur le vêtement que vous coupez. Ils commenceront à tous regarder la même après un certain temps!
Etape 10: Ajouter velcro à la chemise et les LED
Mise en page fait? Vérifier. LED coupe? Vérifier. Maintenant, tout ce que vous avez à faire est de les attacher à la chemise!
J'ai fini par velcro pour le faire. Non seulement il n'ajoute un peu plus à la hauteur de la bande de LED (augmentant ainsi la quantité de « tenting » vous obtiendrez - voir l'étape 8 si vous avez oublié déjà), mais il fait le lavage et le remplacement d'un jeu d'enfant. Si vous avez peur de votre travail électrique est pas assez stable pour prendre un lavage, puis juste prendre les LED lorsque vous vous lavez, et présenter une nouvelle demande plus tard! En cas de rupture de bande de LED, faire une nouvelle, claque une velcro sur le dos, et le coller sur la chemise! Simple!
Quoi qu'il en soit, je Velcro prévulcanisé donc je ne l'ai pas besoin d'appliquer un adhésif entre le velcro et la bande LED de silicone. Je avais besoin d'environ 11' de celui-ci pour faire la chemise entière. J'apposé l'autre côté de la bande Velcro à la chemise en utilisant le même adhésif thermofusible magique (point witchery) que je décrit précédemment.
Je les bandes apposé LED de sorte que les LED seraient confrontés à mon corps, pas la chemise. Cela permet également d'augmenter la distance entre les diodes et le tissu de production d'un diffuseur lisse lueur. Voir l'image ci-dessous pour l'ordre dans lequel je tout apposé.
Étape 11: à souder et à chaud Coller les bandes LED
OK, maintenant vous devriez avoir une chemise qui a un tas de bandes de LED disjointes collé à elle. Il y a des chances, il fallait faire un tas de coupes, et vous devez ressouder.
Ces connexions sont un peu difficiles - non seulement vous souder un fil à une connexion de montage en surface, mais sa connexion de montage en surface qui peut fléchir! Si vous ne l'avez jamais fait la soudure de montage en surface avant, consultez un tutoriel ou alors avant de commencer.
Étant donné que ces connexions vont venir en une bonne quantité d'abus, nous devons ajouter de la colle chaude sur le dessus de chaque joint unique pour la décharge de traction. Croyez-moi. si vous ne le faites pas, une connexion ou d'une autre casseront une heure de vous mettre. Sérieux, tout simplement.
Etape 12: Ajouter un connecteur de batterie et une batterie douce
Pour la taille de votre batterie, vous devez savoir combien de volts et AMPS vos bandes de LED particuliers utilisent. Si vous utilisez le mien, ils sont 12V bandes qui utilisent 130mA par pied. j'utilise
Ma batterie utilise un connecteur de technologie de piste pour décharger. Vous voulez souder le fil rouge sur le côté « + » de votre première bande LED et le fil noir à la « - » de la bande de LED.
Étape 13: Puissance It Up!
Si vous avez tout fait correctement, vous devriez maintenant avoir un costume à la recherche incroyable! Utilisez votre costume de tron faire quelque chose d'épique, comme repousser votre salon des forces du mal dirigé par le ventilateur de brise hawaïenne et chaise pliante derrière vous !!
Merci d'avoir pris le temps de lire, si vous l'avez aimé! Questions et commentaires sont les bienvenus, demandez loin!
