Les plans pour un télescope Dobsonian
Puisque vous lisez ceci, vous envisagez probablement de construire votre propre télescope Dobsonian.
Cette page fournit des plans et des instructions détaillées comment construire un.
Vous pouvez acheter des pièces prêtes à l'emploi, ou vous pouvez tout faire vous-même, y compris les miroirs et oculaires.
Vous pouvez suivre les instructions strictement, ou apporter des modifications en fonction de vos besoins, des matériaux disponibles et les compétences.
La conception décrit ici fonctionne très bien depuis plus de 40 télescopes, j'ai construit soit pour moi-même, camarades de club d'astronomie ou des projets éducatifs.
Qu'est-ce qu'un Dobsonian?
Il est un tube optique newtonienne, monté sur un très simple, mais très stable et facile à utiliser monter azimut alt. Le montage fonctionne par friction, juste un peu assez pour se déplacer facilement le télescope, mais assez encore que le télescope reste pointu. Il est maintenu par gravité. Ce support a été inventé par John Dobson, membre du San Francisco Sidewalk Astronomes. Il a été appelé le « télescope trottoir ». Son principal objectif était de faire des observations astronomiques abordables à tout le monde, en utilisant ce pas cher, facile à faire télescope.
Quelle taille dois-je choisir?
Les plus populaires sont le F8 150 mm et 200 mm F6. Les deux sont des télescopes universels, tout aussi bien à la fois pour les observations du ciel planétaire ou profondes. Aller pour une longueur focale plus courte vous donnera un tube plus court, plus compact, plus facile à transporter. D'autre part, le rapport plus rapide focal voudra plus chers Oculaires, et est plus exigeant collimation. 150 mm sera moins cher et plus léger, mais les 200 mm rassemble plus de lumière et montrera des objets du ciel plus profond. pour un prix plus élevé, et plus de volume et de poids.
Matériaux et outils nécessaires:
Commençons par le MONT:
Le support est fabriqué à partir standard de 19 agglomérée mm. Il ne coûte pas cher et couramment disponibles. Dans la plupart des magasins, vous pouvez apporter une liste de coupe, et que vous recevez précoupés, pièces carrées. Choisissez une couleur que vous voulez, ou vous pouvez acheter les petits restes de coupe très bon marché. Vous obtiendrez des conseils en quelques couleurs et de motifs. mais tout ce qu'il faut est une boîte de peinture en aérosol pour peindre. Vous devez peindre de toute façon, pour le rendre résistant à l'humidité. Là-bas, la nuit, il peut être très humide. Vous pouvez également effectuer ce montage de 19 mm contreplaqué ou bois stratifié.

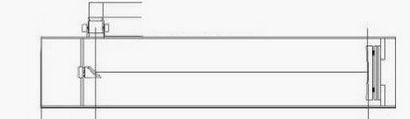

À ce stade, vous pouvez également acheter le tube, et les paliers d'altitude. Pour ce télescope, vous avez besoin d'un tube de drainage en PVC.
Si vous avez un miroir F8 de 150 mm, un tube de diamètre extérieur de 200 mm est nécessaire. Malheureusement, les tailles standard sont 1 et 2 mètres de long.
Si vous pouvez trouver une chute d'environ 120 cm de long, ce serait juste. Le F6.7 et le rapport focal f5 Fixer le tube de 1 mètre.
Idem pour le miroir de 200 mm, seulement ici vous avez besoin du tube de diamètre extérieur de 250 mm. En outre, environ 120 cm de long. Le f5 sera (à peine) monter le tube de 1 mètre.
Montage de la boîte de palier d'altitude
Nous avons une dernière carte de roulement azimut restant.
La tête de boulon doit faire face au sol. La tension devrait être juste un peu que les panneaux sont reliés entre eux. mais pas trop serré. afin qu'ils puissent tourner librement. Cela peut être réglé à tout moment. et sera probablement nécessaire après quelques mois d'utilisation, parce que les tampons de feutre compriment sous le poids du télescope.
Pour fournir une surface d'appui pour les paliers d'altitude,
4 pads plus de feutre sont nécessaires. (Photo à gauche)
Voici comment votre marque nouvelle, a terminé Dobsonian montage ressemble.
Le trou dans le panneau avant est facultative, cette façon, il est plus facile de porter la monture.
Si vous êtes à portée de main avec la scie sauteuse, et que vous voulez votre monture pour être plus léger et plus facile à transporter, vous pouvez découper la montagne comme sur l'image ci-dessous. En outre, l'installation d'une poignée sur la boîte de roulement d'altitude fera le transport et la mise en place de votre télescope beaucoup plus facile.
