Logique Portes et les 7 étapes
Introduction: Logic Gates: AND
Les portes logiques sont des blocs de construction d'ordinateurs, et les transistors ont des portes logiques pas cher, poids léger, et des transistors reliable.The trois pattes métalliques - le collecteur, la base et l'émetteur - contrôler le flux d'électrons et de déterminer si la charge est élevé ou faible, et ces zéros et les uns font nos mots numériques, des images et des sons.
Je vais vous montrer la première porte logique I construit. Je l'ai fait à TechShop.
Microprocesseurs ont des millions de portes, mais un changement de rechange donne une poignée de pièces électroniques, assez pour faire une porte logique et de voir la beauté de calculer un peu à la fois.
Avec deux transistors, vous pouvez créer votre première porte logique, une porte ET. Une porte et répond lorsque les deux entrées sont élevées ou vrai. Si vous cherchez votre chat noir, Damian, la chose que vous voulez doit être à la fois) en noir et b) un chat.
Est-il noir? Est-ce-que c'est un chat? Se pourrait-il Damian?
Non non Non
Non Oui Non
Oui Non Non
Oui oui oui
Maintenant, nous allons passer à l'électrique!
Étape 1: Pièces
Deux transistors NPN 2222
Deux interrupteurs à bouton-poussoir (I got mine d'une boîte de pièces de rechange chez Tech Boutique).
Trois résistances (deux 1 kilo ohms et 100 ohms) une
Une batterie et le connecteur
Étape 2: Planification
L'utilisation d'un simulateur de circuit, j'ai vérifié comment les parties travailleraient ensemble. Je l'avais prévu à l'aide d'une pile de pièces pour son profil bas, qui a travaillé dans une simulation. Mais la réalité était un peu plus compliqué, donc je triplée la source d'alimentation. Le courant triple diminuera probablement la durée de vie de LED et le transistor, mais ils ont duré des dizaines d'essais.
Etape 3: Connexion des pièces
Il y a six connexions tranisistor que vous devez faire. Chaque transistor comporte trois volets - à partir de l'avant, ou à plat, côté du transistor - le connecteur, la base et l'émetteur. Pour que le courant de collecteur à l'émetteur, il faut appliquer de courant à la base. Connectez le premier collecteur et les bases de votre source d'alimentation par la résistance et le commutateur.
Le premier l'émetteur de transistor est connecté au collecteur du deuxième transistor.
Le dernier émetteur est relié à la LED et la dernière résistance, tous deux se connecter à la masse.

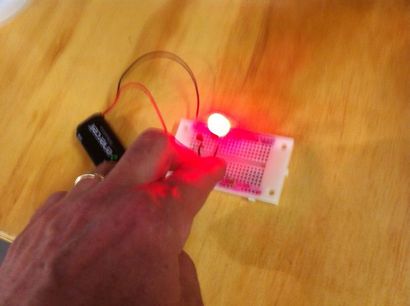

Étape 4: Test sur une planche à pain
Vérifiez les composants sur une planche à pain un à la fois, ou de prendre vos chances et les mettre ensemble à la fois.
Étape 5: Test
Assurez-vous que les connexions sont en place, et voir si vous obtenez la réponse appropriée à vos entrées.
Étape 6: Impliquez permanent

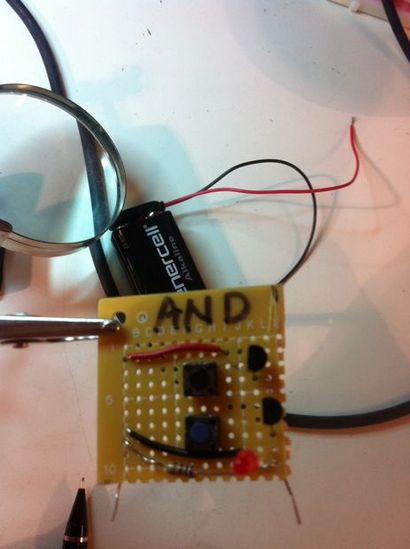

Après avoir testé le circuit, couper une carte un et un demi-pouce carré perforé (perf) et commencer à chauffer votre fer à souder. Umm, porter des lunettes de protection. Respecter le fer. Réduire au minimum les distractions. Dejunk votre espace de travail. Ne pas saisir d'autres choses pendant que vous êtes à souder.
Étape 7: Amusez-vous!
Ne laissez pas la LED Blinky, ou ma miniature sale, vous distraire de la vraie bête de somme - le transistor, convoyeur à trois volets d'informations.
