Longue antenne filaire fil aléatoire
Techniquement, un véritable « longwire » doit être d'au moins une longueur d'onde longue, mais Hams appelle communément tout fil alimenté par une extrémité d'un longwire ou antenne filaire aléatoire.
pas lourd ligne d'alimentation coaxiale cher suspendu à la travée
seul fil « d'alimentation » et « fil de terre » rayonnent
très simple à installer et à construire
peut être un problème pour la foudre
d'excellentes antennes furtifs
seule ligne d'alimentation de fil peut être de brûlure ou de choc
exiger un tuner ou d'un système correspondant
L'antenne elle-même fonctionne aussi bien que tout autre fil de hauteur et de longueur similaire. Tout ou tous les problèmes sont dans le système de contre-poids et aliments pour animaux. Les problèmes difficiles liés à des antennes filaires au hasard ou longwire sont causées par des courants de masse et le rayonnement du dispositif d'alimentation à un seul fil.
1.) La ligne d'alimentation, le mât, et des choses autour de la ligne d'alimentation se connecter à travers l'antenne dans le récepteur. Cela porte le bruit dans le récepteur.
2.) La ligne d'alimentation, mât, et les choses autour de la ligne d'alimentation deviennent partie du radiateur. Ceci amène la tension (champs électriques) et de courant (champs magnétiques) directement dans la cabane.
3.) La conduite d'alimentation et de mise à la terre affecte SWR et le réglage.
Étant donné que nous n'avons pas souvent une base de référence pour le bruit, le bruit supplémentaire inutile souvent passer inaperçue. Les deux autres questions sont plus susceptibles d'être remarqué, mais seulement si nous courons assez de puissance pour causer des brûlures RF, arrêt d'alimentation ou d'autres formes de RFI.
Transmetteur p niveaux eurs, longueur de la ligne d'alimentation et de routage, et la sensibilité des équipements aux problèmes RF influencent grandement les choses que nous remarquons le plus probable. C'est pourquoi les gens (s ertains habituellement avec des niveaux de puissance QRP) ne jurent que par demi-ondes alimenté à la, tandis que d'autres (généralement avec une puissance plus élevée) évitent antennes alimenté à la. La raison est simple, demi-ondes alimenté par une extrémité ont la conduite d'alimentation en mode commun les problèmes actuels affectant leurs performances, et ces courants de mode commun provoquent des incohérences dans la satisfaction des utilisateurs.
Dans presque tous les cas, si l'on remarque ou non, un contre-poids insuffisant mal diagramme d'antenne et d'efficacité. C'est pourquoi, les systèmes d'antennes centrales élevées ont souvent plus efficaces, plus idéales. Une puissance plus élevée exclut souvent l'utilisation de systèmes de gaspillage d'énergie, parce que le gaspillage d'énergie crée souvent des problèmes locaux importants. Si 5% de 10 watts est excitant bureau avec RF, il est pas grand-chose. Si 5% de 1500 watts excite le bureau avec RF, le résultat peut être dangereux.
Je ne voudrais pas avoir un problème avec un émetteur de 1500 watts dans une antenne longwire avec une télécommande tuner de la cabane et la maison. Je probablement un incendie ou endommager l'équipement, si j'apporté un chargeur simple fil dans la maison! Avec 5 ou 10 watts, je ne voudrais pas.
Comment fonctionne le fil d'antenne longwire ou aléatoire
L'élément d'antenne fonctionne comme une autre antenne. Le rayonnement électromagnétique provient du courant circulant sur une distance spatiale le long du fil.
Dispositif d'alimentation en fil unique non seulement émet de l'énergie électromagnétique, elle a une très forte induction électriques et magnétiques ou des champs de stockage d'énergie entourant le fil sur une certaine distance à partir du fil.
Ces courants de terre, les courants de déplacement, ou les courants de mode commun font tout ce qui touche au système correspondant à devenir « chaud » avec RF. Le résultat est généralement toutes sortes d'interférences RF à des dispositifs actifs ou même des dommages physiques à l'opérateur, tels que des brûlures réelles ou sur bandes inférieures comme 160 mètres. chocs électriques! Ces courants indésirables mais très nécessaires devraient idéalement passer par la voie d'impédance le plus bas et le chemin de zone la plus large, nous pouvons gérer.
Le bruit provenant des antennes longwire
Rayonnement et les champs entourant le système d'alimentation en fil simple fuite non seulement sur, les bruits indésirables et les signaux peuvent également infiltrer. Rayonnement du dispositif d'alimentation et tout ce qui touche au système correspondant, ainsi que les courants de mode commun, permet également le mode commun entrée de bruit. Cette détérioration des performances de réception de bruit du système.
Si les choses sont juste (comme avoir une assez bonne terre RF dans la cabane) et le pouvoir est assez faible, on peut souvent « éloignons » d'avoir un fil aléatoire ou longwire amené directement dans la cabane, mais qui est plus une question de bonne chance que une bonne planification.
Durcissement RFI et Réduction du bruit, et optimisation des performances, avec un seul fil Feeds
Redoublements et sur ce qui a été l'expansion dit plus haut, le rayonnement et les champs entourant le système d'alimentation en fil simple fuite non seulement sur, les bruits indésirables et des signaux peuvent également fuir. C'est un problème insoluble avec un seul flux de fil. Le meilleur que nous pouvons faire est de relocaliser ces problèmes dans une région où ils ne posent aucun problème notable. Nous pouvons le faire en déplaçant le point d'alimentation. Déménager le point d'alimentation peut se déplacer de forts champs magnétiques et électriques hors de la position de fonctionnement, essorer maison, les appareils grand public et nos équipements sensibles. Cela réduit le bruit dans le système d'alimentation de l'antenne et RFI causée par le système d'alimentation d'antenne.
Méthode 1, mise à la terre

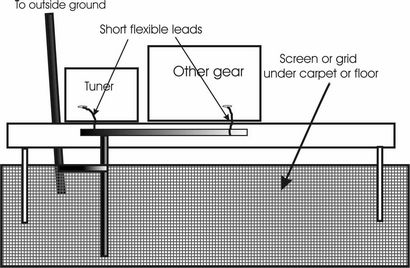

Avec la puissance et bonne chance assez faible, une façon d'atténuer les problèmes notables est un plan de masse au niveau de la chambre. Ce système de sol peut être aussi simple que des bandes de papier posées sous un tapis. Ces bandes conductrices larges feuilles seraient alors reliés dos à un grand équipement de station sol bus. fournisseurs hobby vitrail vendre feuille de cuivre soutenu adhésif qui fonctionne très bien et est facile à souder. Un autre choix est une feuille d'aluminium, mais cela nécessite des connexions de pression qui ont tendance à être moins fiables au fil du temps. Comme alternative aux bandes de feuille de cuivre, un écran métallique ou une grille de fils au niveau du sol peuvent être utilisés. Ce système peut être juste sous le tapis, ou peut même être directement sous le plancher. il est important tout ce qui est utilisé, qui est d'avoir un faible connexion RF d'impédance aux armoires ou châssis tout le matériel de bureau.
Ce type de système rend la pièce contre-poids entier, y compris l'opérateur, « augmenter » en tension et faire correspondre les tensions de châssis d'équipement. Il se disperse également ou se propage le courant et la tension autour, ce qui réduit l'intensité des champs électriques et magnétiques localisés. Cela est très efficace pour un deuxième étage (ou supérieur histoire) sol RF. Comme debout sur une plaque métallique portant des courants élevés, il y a peu de différence de potentiel entre les différentes zones de la feuille de contre-poids à haute conductivité.
Le câble d'antenne du tuner borne « longwire » à l'antenne doit être parallèle et assez proche de la tête du sol extérieur, si possible. Cela forme une ligne de transmission à deux fils, ce qui contribue à réduire les champs externes. le chargeur de fil unique doit être tenu à l'écart de l'opérateur et des équipements sensibles RF. Le chef de file à l'antenne longwire doit être aussi courte et directe que raisonnablement possible, parce que le fil d'alimentation est une ligne de transmission qui fuit.
La grille de papier, écran métallique, ou d'une grille métallique n'a pas besoin d'être trop dense. En dessous de 30 MHz, les conducteurs d'espacement de un à deux pieds est à l'écart presque aussi efficace que d'une feuille solide.
Si nous ne pouvons pas faire cela, alors parfois un quart d'onde contre-poids le long de la carte de base fonctionnera. Mais il est mieux péter pour disperser le courant dans un chemin étalée largement, ce qui rend tous les domaines de la zone d'exploitation ont même potentiel RF sans courants concentrés.
Méthode 2, Gardez problèmes à l'extérieur
La meilleure méthode de dompter un long fil est d'installer un bon courant à faible perte ou étouffer balun juste en dehors de la salle d'opération. Cela met effectivement la distance entre le dispositif d'alimentation à fuite et la masse rayonnant mène à l'extérieur et à l'écart des équipements sensibles.
Système simple de base
Ce système, même avec un sol RF minimal, maintient les courants de mode commun hors de la zone d'exploitation. Ce système réduit le bruit et RFI. Il élimine généralement la nécessité d'une cabane « étage groundplane ». Le balun doit être un balun courant fiable avec une impédance de mode commun élevé. Une tension balun, ou un seul noyau 4: 1 balun, fera qu'empirer les choses.
Le contre-poids peut être un système de sol comme radians au lieu d'un seul contre-poids. Il ne peut pas se reconnecter au sol d'entrée de la station, ou le sol du balun. S'il est un seul fil ou quelques fils, ils doivent être isolés de la terre et gardé un peu de distance au-dessus de la terre. Idéalement, le contre-poids de fil unique doit être directement sous l'antenne longwire, et quelques pieds au-dessus de la Terre. Rappelez-vous le contre-poids aura courant et de tension considérable, et peut-être une brûlure RF ou risque de choc.
Parce qu'un contre-poids est moins que parfait, et peut même avoir une impédance assez élevée sur certaines bandes, le système de contre-poids va essayer de « terrain » à travers l'équipement de la station. de UNUN et baluns de tension ont un chemin à basse impédance pour les courants de mode commun, et n'isoler les courants de l'équipement contrepoids cabane. Un symétriseur courant isole le chemin de masse du contre-poids à la cabane. Le balun doit être un balun courant de haute qualité, pas un balun UNUN ou de tension. Il devrait être un rapport 1: 1 avec une impédance de mode commun élevé et la ventilation à haute tension. La ligne d'alimentation coaxiale, car il fonctionne à haute SWR, devrait être de haute qualité et aussi courte que possible.
Idéalement, le fil doit être contre-poids élevé au-dessus de la Terre. Cela permet de minimiser les pertes de la terre, et le contre-poids ne doit pas être relié à une tige de sol ou en particulier au sol de la station. Les motifs de foudre et de sécurité nécessaires doivent tous être sur le côté coaxial du symétriseur. À moins que le système au sol est presque parfait avec une impédance RF proche de zéro, il est préférable de garder le sol ou contre-poids de l'antenne isolée de l'équipement de protection de la ligne d'alimentation et de la station.
L'amélioration du système ci-dessus
Au détriment de la simplicité, un meilleur terrain améliorera l'efficacité. Un meilleur terrain serait plusieurs radians ou plusieurs fils de contrepoids. Le système idéal, où l'efficacité serait presque égale à celle d'un système à alimentation centrale équilibré, serait un système de sol similaire à radians pour une verticale. Le système au sol peut inclure des clôtures métalliques existantes ou des tuyaux métalliques, ou peut-être un système totalement nouveau installé juste pour l'antenne. Un système de sol assez bon, ou une grande zone système de contre-poids, réduit la tension RF sur la borne de terre. Si la tension sur le système de contre-poids ou de masse radiale est suffisamment grande pour présenter une impédance faible, de l'équipement de la station et les systèmes au sol d'antenne peuvent être attachées ensemble. L'isolement, comme un balun actuel, pourrait ne pas être nécessaire. Le contre-poids, en effet, devient « moins chaud » avec la tension RF.
Un tel système minimiserait les problèmes de bruit et de RFI électrique. Avec un grand système de fils multiples, la densité de courant dans la terre entourant les pertes radiales est réduite.
Une idée fausse commune est un terrain quasi-parfait a besoin de 120 quart d'onde ou radians demi-onde. Ce n'est pas vrai. Même 15-20 radians peuvent former un sol très faible perte. Tout ce que nous pouvons faire est d'installer le meilleur terrain que nous pouvons gérer. Plus le nombre de fils utilisés dans un contre-poids ou au sol, et plus répartis les conducteurs sont, du moins critique et de la fréquence sensible du système devient. Le point de rendements décroissants est généralement autour de 15-25 radians. Si 40-60 sont utilisés radians moins longtemps, toute augmentation n'a plus de sens. Une demi-cercle de 10-20 radiales rayonnant vers l'extérieur à partir du point d'alimentation, suivant généralement la direction de l'antenne, est généralement suffisant pour faire fonctionner en outre une perte de temps. Les meilleurs systèmes centrerait également de chaque côté de l'antenne, si possible. Les petits systèmes doivent être suspendus au dessus du sol, si possible, pour minimiser les pertes.
Pour en savoir plus sur les systèmes d'alimentation fin suivez les liens de fin de page:
