Modélisation de formes 3D complexes avec les outils solides, SketchUp Base de connaissances
Avec des outils solides de SketchUp, vous pouvez créer de nouvelles formes en combinant ou en coupant une forme avec un autre, le rendant facile à modéliser une enveloppe extérieure ou la menuiserie.
Outils pour les solides SketchUp ne fonctionnent que sur les solides SketchUp. Dans SketchUp, un solide est un modèle 3D (composant ou groupe) qui a un volume fermé fini. Un solide SketchUp ne peut pas avoir des fuites (manquants visages ou des visages qui ne répondent pas à un bord). L'image suivante contient plusieurs solides.

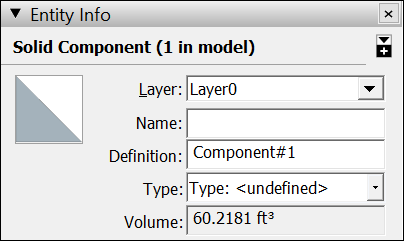

Astuce: Pour vérifier si votre groupe ou d'un composant est une entité solide, contexte et choisissez cliquez dessus Infos sur l'entité. Dans la boîte de dialogue qui apparaît Infos sur l'entité, le coin supérieur gauche indique si la sélection est un solide, comme le montre la figure. Si vous éprouvez des fuites identifiant de trouble qui empêchent votre modèle de fonctionner comme une entité solide, essayez de rechercher l'entrepôt Extensions pour un plugin tiers conçu pour aider à ce problème.
Consultez le tableau suivant pour une introduction rapide aux outils solides, y compris ce que l'outil fait et si elle est disponible dans SketchUp Faire ou seulement SketchUp Pro.
Seulement SketchUp Pro?
Divise les solides le long d'intersection géométrique.
Pour trouver les outils solides, regardez dans les parties de l'interface de SketchUp suivantes:
- barre d'outils solides
- menu Outils (Sélectionnez Outils> Outils Shell extérieur ou Sélectionnez> Outils solides et sélectionnez les autres outils à partir d'un sous-menu)
- Palette d'outils (Mac OS X)
Création d'une enveloppe extérieure
Astuce: Comme une enveloppe extérieure réduit la géométrie d'un modèle, ce qui crée une enveloppe extérieure est utile lorsque vous avez besoin pour augmenter les performances de SketchUp.
Par exemple, supposons que vous avez deux modèles: l'un est un modèle de bâtiment intérieur et extérieur détaillé. L'autre modèle illustre le bâtiment dans une vue sur la rue qui montre les bâtiments environnants, les rues, et l'aménagement paysager. Vous pouvez importer le modèle de construction détaillée dans votre vue sur la rue. Cependant, tout ce que la géométrie pourrait ralentir votre modèle de vue sur la rue et n'est pas nécessaire. Dans votre vue sur la rue, créant ainsi une enveloppe extérieure du bâtiment élimine la géométrie intérieure vous n'avez pas besoin pour que votre modèle de vue sur la rue est plus léger et rend plus rapide que vous travaillez là-dessus.
Pour créer une enveloppe extérieure de groupes ou des composants qui se chevauchent, comme suit:
Ou bien, vous pouvez créer une enveloppe extérieure comme suit:
Astuce: Jusqu'à ce que vous passez la souris sur un groupe solide ou d'un composant, vous voyez un curseur flèche avec un cercle et une barre oblique. Lorsque vous placez le curseur sur un groupe solide ou d'un composant, le cercle rouge et slash changement à un 1 noir à l'intérieur d'un cercle, et que vous voyez un groupe solide ou composant solide bulle.
Remarque: Le résultat d'une enveloppe extérieure est similaire au résultat d'une union. Cependant, le résultat d'une enveloppe extérieure ne contient que des faces externes, tandis qu'une union peut également contenir une géométrie interne. La figure suivante montre deux tubes carrés sur la gauche, une union des tubes au centre, et une enveloppe externe des tubes sur la droite.
L'union des solides en une seule forme
Une union fusionne deux ou plusieurs entités solides en un seul solide.
Le résultat d'une union est similaire au résultat d'une enveloppe extérieure. Cependant, le résultat d'une union peut contenir une géométrie interne alors qu'une enveloppe extérieure ne contient que des faces externes. (Voir la figure précédente pour un exemple).
Voici comment utiliser l'outil Union pour combiner des entités solides:
Astuce: Jusqu'à ce que vous passez la souris sur un groupe solide ou d'un composant, vous voyez un curseur flèche avec un cercle et une barre oblique. Lorsque vous placez le curseur sur un groupe solide ou d'un composant, le cercle rouge et slash changement à un 1 noir à l'intérieur d'un cercle, et que vous voyez un groupe solide ou composant solide bulle.
Conseil: Au lieu de suivre les étapes précédentes, vous pouvez présélectionner les groupes ou les composants avec l'outil de sélection, contexte cliquez sur votre sélection, et choisissez Outils solides> Union dans le menu qui apparaît.
Soustraire un solide à partir d'un autre (ou utiliser Intersection faces avec Model)
Avec l'outil Soustraire, vous pouvez utiliser une entité solide pour couper une autre entité solide. Votre entité solide d'origine est alors soustrait du modèle. Pour la soustraction de travailler, les deux solides doivent se chevaucher.
Astuce: Lorsque vous utilisez l'outil Soustraire, l'ordre dans lequel vous sélectionnez chaque matière d'entités solides. Pour ne pas oublier que solide pour sélectionner d'abord, il suffit de penser, « Utilisez cette option pour couper. » En d'autres termes, le premier solide que vous sélectionnez est votre outil de coupe. Le second solide vous sélectionnez est la chose qui est coupé.
Pour effectuer une soustraction, procédez comme suit:
Astuce: Jusqu'à ce que vous passez la souris sur un groupe solide ou d'un composant, vous voyez un curseur flèche avec un cercle et une barre oblique. Lorsque vous placez le curseur sur un groupe solide ou d'un composant, le cercle rouge et slash changement à un 1 noir à l'intérieur d'un cercle, et que vous voyez un groupe solide ou composant solide bulle.
Conseil: Au lieu de suivre les étapes précédentes, vous pouvez présélectionner vos entités solides, contexte cliquez sur la sélection et choisissez Outils solides> Soustraction dans le menu. SketchUp utilise l'ordre dans lequel vous sélectionnez chaque entité solide pour déterminer qui est l'entité de coupe et quelle entité est coupée.
Si vous utilisez SketchUp faites, vous pouvez créer l'effet d'une soustraction en utilisant la commande Intersection avec modèle. Lorsque vous utilisez Intersection avec le modèle, les deux formes ne doivent pas nécessairement être des entités solides. (Si fait, Intersection avec le modèle applique un effet différent si vos formes sont solides, comme expliqué un peu plus loin dans cette section.) Cependant, lorsque vous créez une soustraction à l'Intersection avec la commande du modèle, le processus nécessite quelques étapes plus la processus avec l'outil Soustraire de SketchUp Pro.
Voici comment créer une soustraction à l'Intersection avec commande Modèle:
Astuce: Rappelez-vous que vous pouvez maintenir la molette de défilement de votre souris pour passer temporairement à l'outil Orbit, vous pouvez donc en orbite autour et trouver toute la géométrie que vous voulez supprimer ne. (VoirEffacement et Défaire pour des détails sur l'outil Gomme.)
Intersection avec le modèle crée des bords dans le contexte actuel. Si vos formes sont des groupes ou des composants, vous pouvez créer les lignes qui se croisent soit au sein du groupe ou en dehors. Lorsque vous créez les lignes qui se croisent en dehors du contexte d'un groupe, vous pouvez facilement séparer vos formes originales à partir des bords SketchUp crée, comme le montre la figure ci-dessous. Voir L'organisation d'un modèle pour plus de détails sur les groupes et Ajout de composants Premade et composants dynamiques pour une introduction aux groupes et aux composants, respectivement.
Découper une substance solide avec un autre
Avec l'outil Trim, vous coupez une entité solide avec un autre, comme une soustraction. Toutefois, lorsque vous utilisez l'outil Trim, les solides de coupe reste dans le modèle. Donc, si vous utilisez une cheville pour découper une planche, la cheville reste après coupe le conseil d'administration. Comme tous les outils solides, l'outil d'ajustement ne fonctionne que si deux entités se chevauchent solides.
Astuce: Lorsque vous utilisez l'outil Trim, l'ordre dans lequel vous sélectionnez chaque matière d'entités solides. Pour ne pas oublier que solide pour sélectionner d'abord, il suffit de penser, « Utilisez cette option pour couper. » En d'autres termes, le premier solide que vous sélectionnez est votre outil de coupe. Le second solide vous sélectionnez est la chose qui est coupé.
Pour effectuer une garniture, procédez comme suit:
Astuce: Jusqu'à ce que vous passez la souris sur un groupe solide ou d'un composant, vous voyez un curseur flèche avec un cercle et une barre oblique. Lorsque vous placez le curseur sur un groupe solide ou d'un composant, le cercle rouge et slash changement à un 1 noir à l'intérieur d'un cercle, et que vous voyez un groupe solide ou composant solide bulle.
Ne laissant que la géométrie d'intersection
Pour effectuer une intersection, procédez comme suit:
Astuce: Jusqu'à ce que vous passez la souris sur un groupe solide ou d'un composant, vous voyez un curseur flèche avec un cercle et une barre oblique (). Lorsque vous placez le curseur sur un groupe solide ou d'un composant, le cercle rouge et slash changement à un 1 noir à l'intérieur d'un cercle, et que vous voyez un groupe solide ou composant solide bulle.
Astuce: Vous pouvez présélectionner les solides que vous souhaitez recouper. Le contexte-cliquez sur votre sélection et choisissez Outils solides> Intersection dans le menu qui apparaît.
solides Fractionnement
Astuce: Jusqu'à ce que vous passez la souris sur un groupe solide ou d'un composant, vous voyez un curseur flèche avec un cercle et une barre oblique. Lorsque vous placez le curseur sur un groupe solide ou d'un composant, le cercle rouge et slash changement à un 1 noir à l'intérieur d'un cercle, et que vous voyez un groupe solide ou composant solide bulle.
