Petit avant jambe pour chien en fauteuil roulant 9 étapes (avec photos)
Remarque importante: Ce chariot doit être personnalisé pour adapter à chaque chien spécifique. Les fichiers sont plus je fourni un guide pour vous aider à construire un panier personnalisé pour votre chiot. Si vous ne parvenez pas à concevoir votre propre panier, vous pouvez soumettre une demande à Bubbles2Legs. Je vais concevoir et imprimer aussi un panier personnalisé pour votre chiot dans le besoin 100% gratuit.
Un dimanche matin, l'été dernier, je me suis réveillé un peu familier grincement. La moitié éveillé je regarde et je remarque un nouveau petit nouveau chiot né sur la tête de ma femme. Nous saisissons de petites bulles et sa mère, les placer dans la boîte whelping manquant complètement le fait que les bulles était très spécial. Ce ne fut que le prochain chiot est né que nous avons remarqué les jambes bulles ou le manque de. Au début, nous ne savions pas quoi faire, mais une recherche rapide sur Internet calmé nos nerfs. Au bout de quelques mois avaient passé et beaucoup ont échoué les tentatives de construction d'un fauteuil roulant des moyens plus conventionnels, nous avons acheté notre première imprimante 3D. Beaucoup de beaucoup d'autres tentatives ratées plus tard, je suis venu avec un design qui est parfait pour mes bulles. Il est léger et stable sans mettre à beaucoup de poids sur son teckel extra long retour. Elle se déplace dans son panier mieux que tout autre petit chien que je l'ai vu là-bas manque pattes avant. Monter et descendre les collines et la course a jeté l'herbe épaisse plus grande que son rien ne ralentit la baisse. À la suite de notre succès avec des bulles et apprendre combien de chiens sont là dans le besoin de panier. Ma femme et je veux partager ce que nous avons appris dans l'espoir qu'un chien ne sera pas en jeter à la bordure du trottoir en raison de cette incapacité simple.
Étape 1: Obtenir les mesures - Poitrine
Obtenir des mesures de accerate est une étape très importante, car un bon ajustement est essentiel pour un chien confortable et sûr. Si vous notre conception du panier-vous avec le chien alors il est facile de prendre simplement les measuments mais si vous êtes les emmener à envoyer à quelqu'un d'autre, il est préférable d'utiliser des photos pour le concepteur peut avoir une idée pour le chien.
Premières measuments qui sont nécessaires est de cercumferance de la poitrine et la longueur de la cage thoracique. Avec ceux qui peuvent être la forme de base du châssis principal. Puis un troisième measurment de la largeur entre les bosses sur la poitrine.
Étape 2: Obtenir les mesures - coffre Cont.
Étape 3: Obtenir les mesures - Hauteur
Étape 4: Pièces
J'ai inclus la STL ainsi que les fichiers sources de Solidworks. La fourche et la cale sont très faciles à personnaliser en utilisant Solidworks édition quelques-unes des premières esquisses. Le cadre d'autre part est une toute autre histoire. Il a évolué à plusieurs reprises et les croquis sont un gâchis.
Plate fourche écrou x 1

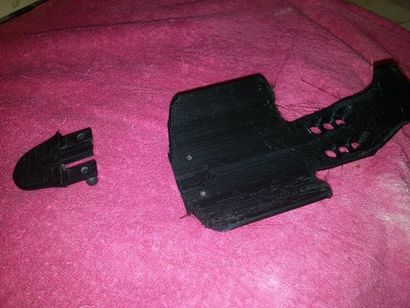

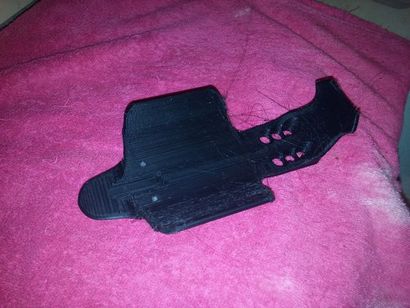

Les parties principales sont imprimées le cadre, la fourche et les jantes. Les autres articles imprimés ne sont pas tout à fait nécessaire, mais aider à régler et à l'aide du chariot. Ils sont la boucle de sangle et de l'entretoise.
Articles non imprimés:
écrou de blocage M5 x 2
Les paliers taille 5x14x5 x 4
M5 x 35 vis de machine à tête cylindrique x 2
Phillips plates vis de la machine 1 / 4-20 x 1-1 / 2 x 2
écrou hexagonal 1 / 4-20 x 2
1 pouce x sangle en nylon suffisante pour envelopper chien environ 4 fois
3 mm feuille de mousse métier épaisseur x 1
velcor double face x assez pour enrouler autour de chien environ 2 fois
pulvériser la colle x 1 boîte
superglue x 1 bouteille
Maintenant, vous êtes presque à la partie amusante. Tout ce que vous avez laissé est d'assembler vos chiots nouveau panier.
La vidéo couvre la majeure partie de l'assemblage en plus de la nouvelle conception de cale pour la fourche. Son un couple plus petit écrou de pièces maintenant l'angle de fourche peut facilement être changé avec juste une cale simple.
1. La première étape consiste à installer le boulon de 5 mm dans la butée puis dans la fourche. En raison de l'espace restreint d'un tournevis Stubby ou 90 degrés peut être très utile. Comme vous le boulon dans la fourche que vous voulez installer un écrou ordinaire sur chaque boulon. Continuer le serrage du boulon doublure vers le bas sur les dents de la fourche et l'arrêt jusqu'à affiliation sûr que les lignes d'écrou vers le haut dans l'évidement de la fourche. L'arrêt devra être réglé avec le chien pour assurer qu'il empêche le chien de basculer sur son visage, mais en permettant movent.
3. troisième et dernière étape pour l'assemblage du chariot est simple d'installer la fourche sur le cadre. Sur le cadre, vous verrez quelques trous. Le numéro mes varier en fonction de la conception du chariot. Choisir deux qui sont à côté de l'endroit d'un grand côté de la machine à vis dans chacune de haut en bas. Maintenant, installez choisir une shim vous voulez essayer. (Angle de cale ajuster l'angle de la fourche) Installer la cale sur les boulons d'alignement avec les trous. La fourche est ensuite assurer les arrêts font face vers l'avant. Enfin, la plaque d'écrou et écrous. Serrer tout assurer maintenant tous les alignements ligne des broches vers le haut.
Étape 8: Installation du Pup et réglage
Placer le chien dans le panier est assez simple. Placez la poitrine là contre l'avant du chariot assurant là-bas et les épaules nopes effacer le panier. Ensuite, les sangle. Les sangles doivent être en sécurité, mais être très prudent de ne pas trop serrer et blesser le chien. Si votre panier a une troisième stap il est fixé de manière lâche vers la hanche pour aider à soutenir le chariot et le maintenir au niveau du chien.
Maintenant, le moment de vérité. Dès que vous attendiez depuis que vous êtes tombé en amour avec votre petit compagnon à deux pattes. Son temps de les placer sur le sol là nouveau panier. et neuf fois sur dix, ils regardent juste vous peur de ne pas avoir la moindre idée ce qu'il faut faire. Mais ne vous inquiétez pas avec le temps, une formation adéquate et des ajustements, ils apprendront à utiliser là panier. Avec eux maintenant là-bas panier bien regarder comment le sont debout. Notez s'il le dos droit ou si l'avant semble être à haut ou bas. Si le panier ne siège pas droit elle affectera vraiment à quelle vitesse ils apprennent.
Des exemples de problèmes et comment les corriger. Le principal problème est affaissé ou le curling au dos.
Étape 9: Chariots en action et mises à jour à venir
Voici quelques photos et vidéos de quelques-uns du chiot dans mon panier.
Je travaille toujours à améliorer mes chariots. Je travaille pour les rendre plus facile pour le chien et plus facile à produire, tout en maintenant la construction d'un coût plus faible possible. L'un de mes plus récentes idées avec lesquelles je travaille fait le châssis extensible. Cela permettra d'imprimer des chariots pour les grands chiens sur des imprimantes plus petites, ainsi que l'ajout d'une autre façon de régler le panier pour le chien.
