Pluie Projet d'alarme, Détecteur d'eau de pluie Applications Circuit

Pluie schéma de capteur d'eau est représentée ci-dessous:

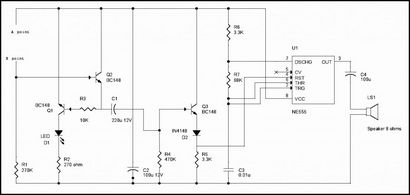

Pluie circuit d'alarme du détecteur d'eau est indiquée ci-dessous.

Lorsque les fils d'aluminium sont connectés, le transistor Q1will se mettent en marche et assurez-LED à briller et aussi Q2 sera également activé. Lorsque Q2 est saturé, le condensateur C1 est court-circuité et de rendre le transistor Q3 à être mis sous tension. C1 va se charge par la résistance R4. La broche de remise à zéro de 555timer qui est relié à l'émetteur du Q3 sera rendu positif lorsque Q3 atteint au mode de saturation.
La minuterie 555 est configuré en mode astable. Lorsque la broche de remise à zéro de la minuterie 555 est rendue positive en raison du mode de saturation de Q3, il va générer l'impulsion à la broche 3 et faire haut-parleur à l'alarme de sonner. Le condensateur est connecté entre la broche 3 de minuterie 555 et haut-parleur car pour bloquer le signal continu et ne permettent que les variations du signal qui rendent le haut-parleur pour faire son. La diode D2 ne permettra à aucun courant inverse de la minuterie.
En raison de la résistance R4 et un condensateur C1, Q3 se mettra en coupure après un certain temps et faire la broche de remise à zéro des 555timer en négatif et haut-parleur arrête de faire du son. Le temps de 555timer pour faire son haut-parleur dépend des valeurs de C1 et R4.
Quand il n'y a pas de pluie, le fil d'aluminium du capteur ne possède pas de résistance ou de la conduction ne peut pas déclencher le circuit.

La pluie Senor doit être conservé à l'endroit ouvert à 30 à 40 degrés par rapport au sol. En conséquence, l'eau de pluie ne sera pas présente sur le capteur pour longtemps.
Ce circuit passe automatiquement de l'alarme après un certain temps et LED reste allumée en permanence jusqu'à ce que la pluie cesse.

Dans l'irrigation, il détecte la pluie et alerter immédiatement l'agriculteur.
Dans l'automobile, lorsque le détecteur de pluie détecte la pluie il les essuie-glaces des actifs immédiatement et informer le conducteur.
Dans les communications, il stimulera la puissance de l'antenne et d'augmenter la puissance du signal pour envoyer ou recevoir les signaux.
En attente normale de la maison, avec l'aide du détecteur d'eau de pluie, nous pouvons enregistrer automatiquement l'eau de pluie. (Cela peut se faire que lorsque la domotique est fait et de l'équipement pour économiser l'eau de pluie. Dans ce, détecteur d'eau de pluie détecte la pluie et aide à allumer l'appareil qui enregistre automatiquement l'eau de pluie à des fins différentes).
Cela peut également être utilisé s'il y a une pluie chimique également. Ceci est très fréquent dans les zones industrielles.
