Projets électroniques Comment construire circuits série et parallèle
Chaque fois que vous avez des circuits qui se composent de plus d'un composant électronique, les composants électroniques doivent être reliés entre eux. Les deux manières de connecter des composants dans un circuit sont en série et en parallèle.
Dans un montage en série, les composants sont reliés bout à bout, de sorte que le courant circule à travers une première, puis à travers l'autre. Dans le cadre de la série, le courant passe par une lampe, puis l'autre. Les lampes sont enfilées bout à bout.
Un inconvénient de connexions en série est que si l'on omet le composant d'une manière qui aboutit à un circuit ouvert, la totalité du circuit est rompu et aucun des composants ne fonctionnera. Ainsi, si l'une des lampes dans le circuit de la série brûle, ni lampe fonctionnera. En effet, courant doit circuler à travers les deux lampes pour le circuit complet.
Dans la connexion en parallèle, chaque lampe a sa propre connexion directe à la batterie. Cette disposition évite le si-un échec-ils-tout ne nature des connexions en série. Dans une connexion parallèle, les composants ne dépendent pas de l'autre pour leur connexion à la batterie. Ainsi, si une lampe brûle, l'autre continuera à brûler.
Une chose intéressante se produit avec une tension lorsque les composants sont connectés en série: sont répartis les tensions présentes au niveau de chaque composant vers le haut. Par exemple, dans un circuit avec une batterie 3 V et deux lampes identiques connectés en série, chaque lampe ne verra que l'un et demi volts. Si vous avez connecté trois lampes identiques en série, chaque lampe verrait qu'un seul volt.
Vous pouvez mesurer la tension vu par un composant dans un circuit en réglant votre multimètre à une plage de tension appropriée, puis de toucher les fils des deux côtés du composant. La tension que vous mesurez il est appelé chute de tension du composant.
Comment construire un circuit de lampe série
Dans Project 1-3, vous allez construire un circuit qui relie deux lampes en série, un circuit simple. Ensuite, vous utiliserez votre multimètre pour mesurer les tensions à différents points du circuit.

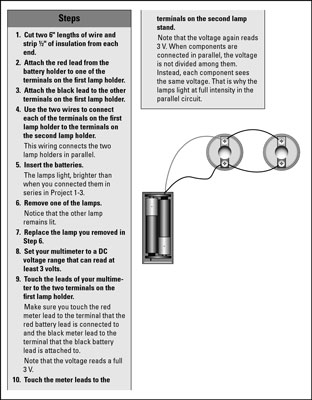

Comment construire un circuit parallèle de la lampe
Dans ce projet, vous allez construire un circuit qui relie deux lampes en parallèle et vous utiliserez vos tensions de mesure multimètre dans les différents points du circuit.
