Ce système de verrouillage, ce qui signifie qu'une fois qu'une personne a poussé son bouton, il empêche quiconque de déclencher leur lumière. Il y a aussi un bouton de remise à zéro pour le modérateur « vider le plateau. »
Coût total pour un système commercial:
300 $
Le coût total de cette option maison:
Bonus: J'ai joint un fichier PowerPoint qui peut être utilisé comme modèle Jeopardy. Tous $$ sur la carte principale sont hyperlinked à la diapositive appropriée dans la présentation. La petite flèche dans le décrit coin inférieur droit des liens du conseil à domicile à Jeopardy final. Je suis également attaché différents sons .wav Jeopardy pour l'inclusion aussi.
Je n'ai pas aimé la façon dont les petites LED du kit ont été et je ne voulais pas la carte de circuit exposé, donc je choisis une boîte de projet Radio Shack pour enfermer tous les composants.
Je commencé en perçant des trous 4 dans la partie supérieure de la boîte pour les LEDs (photo 1). Pousser les fils conduit à travers eux et la colle à chaud sur la face inférieure du couvercle. Cela les maintient en place et aide à garder les fils séparés. Vous remarquerez que les LED ont un côté plat. Cela permet d'identifier le fil négatif, essayez donc d'orienter toutes vos LED de la même façon (Photos 2 et 3).
Ensuite, nous devons ajouter le commutateur. Cela met l'appareil en marche et toute l'empêche d'être accidentellement déclenché pendant le stockage. J'ai utilisé mon Dremel pour sculpter un trou juste assez grand pour l'interrupteur. Cependant, ce n'était pas très joli donc j'ajouté que pad mince adhésif en caoutchouc que vous voyez dans l'image. Le commutateur a été chaud collé à l'intérieur de la boîte (photo 4). Prenez environ trois pouces de fil conducteur unique pour étendre le connecteur de l'interrupteur à glissière à l'intérieur de la boîte. Ce sera plus facile à attacher à la carte de circuit imprimé plus tard (photo 5).
Enfin, nous devons faire des trous pour les fils de Easy Button. Nous avons besoin de cinq trous - un pour chaque bouton facile et un pour le bouton de réinitialisation. Je voulais avoir l'air agréable si je porte-LED pour boucher les trous. Mon fils était un ajustement parfait pour les supports en métal (Photos 6 et 7).
Étape 5: Monter le bouton de réinitialisation
J'ai choisi de faire le bouton de réinitialisation plus Jeopardy! style, car une seule personne serait l'utiliser, contrairement aux mains multiples qui pourraient être claquant le bouton facile en même temps.
Coupez un morceau de tuyau en PVC d'environ 4-5 pouces, assez longtemps pour que votre main pour adapter confortablement. Prenez un bouchon en PVC (bouchon « A ») et percer un trou dans le centre, même taille que votre fil. Prenez le second capuchon de PVC (bouchon « B ») et percer un trou qui est une taille appropriée pour votre commutateur momentané.
Si vous souhaitez, apprêter et peindre les pièces en PVC. Je choisis une peinture argent métallique.
Lancez votre fil à travers le bouchon A, le tube et bouchon B, dans cet ordre (Photo 1). Maintenant, connectez votre commutateur (voir les instructions de commutation pour pos / neg). Poussez toutes les pièces ensemble (Photo 2). Le mien était assez serré en forme que je ne l'ai pas besoin de coller les morceaux de PVC à l'autre, mais j'ai mis de la colle chaude à l'intérieur de bouchon B pour maintenir le passage du mouvement.
Etape 6: Câblage du

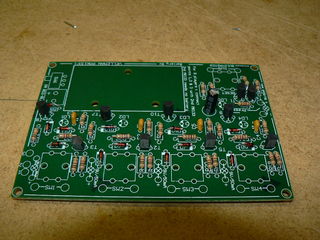

Vis d'abord dans le support de la pile et connecter les fils à la carte de circuit (photo 1).
Exécutez vos fils boutons faciles à travers les trous dans la boîte et les connecter à la carte comme indiqué dans l'image (photo 3). C'est une sorte de douleur à cause de tout être connecté.
Enfin, ci-joint les fils de l'interrupteur à glissière à l'angle supérieur gauche de la carte (photo 4). Voir les instructions du kit pour plus de détails sur les trous à utiliser. Cela se fait à la dernière rendre plus facile à souder les fils de bouton.
(Note: tous les fils sont soudés sur la face inférieure de la planche)
Étape 7: Amusez-vous!
J'ai fait une version 8 bouton autonome pour une chose quiz / trivia pour un événement Jour de l'indépendance des Philippines. Ce projet a été plus difficile que je pensais.
Je vais faire un instructable pour moi aussi, ça te dérangerait si je mets un lien vers celui-ci sur elle?
Je viens de connecter un conduit avec un bouton de déclenchement. Je voulais assurer que les choses ont travaillé correctement avant que je suis allé de l'avant et à souder le reste sont les boutons et la LED. Ma première LED s'allume mais seulement quand je frappe le bouton de réinitialisation pas quand je frappe sur la gâchette. Quelle serait la cause et je pourrais-je résoudre ce problème?
Je viens de connecter un conduit avec un bouton de déclenchement. Je voulais assurer que les choses ont travaillé correctement avant que je suis allé de l'avant et à souder le reste sont les boutons et la LED. Ma première LED s'allume mais seulement quand je frappe le bouton de réinitialisation pas quand je frappe sur la gâchette. Quelle serait la cause et je pourrais-je résoudre ce problème?
Ils utilisent sans aucun doute un nouveau conseil d'administration. Si vous voulez le faire fonctionner avec la carte T11A39, ce n'est pas difficile à faire, mais il nécessite une main délicate.
1. Retirez toutes les résistances et les condensateurs de la carte. Pourquoi? Parce que nous ne leur faisons pas confiance. Ce n'est pas la partie délicate.
2. Prenez un outil dremel avec un disque de coupe, et couper à travers les couches supérieures de la planche juste à droite de cette goutte de résine noire cachant la puce qui est maintenant évidemment un circuit fermé entre les régions du conseil que nous préférerions ont été laissées. C'est pas non plus la partie délicate.
3. gratter la couche verte supérieure non conductrice hors d'une petite région de la planche de sorte que vous exposer la surface conductrice de métal et de créer un nouveau point de soudure. L'endroit que vous voulez faire cela est juste sur la voie qui se connectait la partie inférieure du bouton zone de presse avec la puce cachée du mal que vous avez fait affaire à l'étape 2.
4. à souder un fil à cette nouvelle zone exposée, et l'autre à l'une des 2 points de soudure disponibles au-dessus de l'autre moitié du bouton zone de presse.
C'est une bonne idée.
Je craignais que la résistance élevée du serait un « pad bouton » problème. J'ai aussi vu ce genre de choses usure dans les télécommandes de voiture, et je ne voulais pas un dispositif d'utilisation élevé pour aller mal comme ça que je pense qu'il va se malmener dans elle est la vie.
Je voulais utiliser le circuit de parler ailleurs aussi (pour être ennuyeux).
Je veux voir si je peux ajouter un buzzer à ce projet. Il y a quelque chose au sujet d'un « buzzzzzzz » audible qui améliore l'expérience. J'ai juste besoin de comprendre:
- Obtenez un avertisseur sonore assez fort
- Alimentation supplémentaire?
- Où câbler dans la carte
- Calculez pour rendre le son ne durent qu'un ou deux secondes tout en gardant la lumière LED persistante jusqu'à la réinitialisation.
