Raccordement de la borne Vdd Proteus - Génie électrique Pile d'échange
Je suis un débutant à la programmation du microcontrôleur et le simulateur Proteus. J'ai un schéma de circuit de microcontrôleur clignotant LED. Je suis en train de simuler dans Proteus. Le problème est qu'il n'y a pas de bornes Vdd et GND.
Je sais qu'il est caché. Après avoir lu une solution, j'ai pu mettre Gnd mais je ne peux pas comprendre comment connecter le terminal Vdd.
Je veux savoir comment se connecter à Vdd comme dans le schéma.

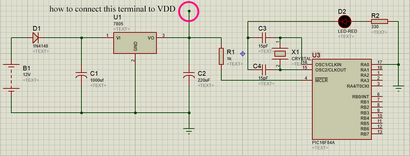

Mon schéma:
Ceci est mon projet Proteus jusqu'à présent et voici mon dossier de projet si nécessaire.
Plusieurs dispositifs actifs dans Proteus ont caché des broches d'alimentation. Pour y accéder clic droit sur le composant qui vous intéresse et cliquez sur modifier les propriétés. Dans la fenêtre qui ouvre il y a un bouton broches cachés, cliquez dessus et vous verrez les noms des broches cachées et les réseaux électriques auxquels ils sont connectés.
Les filets VDD et VSS représentent rails d'alimentation de la conception et sont déjà affectés à 5 V et 0 V (GND), respectivement.
Vous pouvez voir les rails d'alimentation du projet de conception -> configurer le menu rails d'alimentation
Une façon de faire ce que vous voulez est de déconnecter le réseau VDD du filet CCV / VDD (des rails d'alimentation écran ci-dessus), puis connectez VDD à la sortie du régulateur à l'aide d'un terminal. Notez que cela affectera tout dispositif sur le schéma qui utilise le réseau de VDD, non seulement le PIC.
L'alternative, ce qui peut limiter l'effet de modification du PIC uniquement, est de créer un nouveau réseau (par exemple VDD5 ou tout autre nom que vous voulez), connectez la broche cachée PIC VDD à lui (à partir du bouton pins cachés de PIC), et connecter également le même réseau à la sortie du régulateur au moyen d'un terminal.

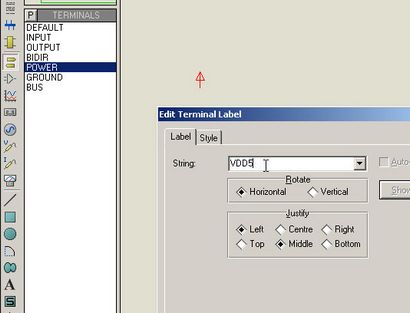

Pour faire ce que je décris, placez un terminal comme indiqué ci-dessous, puis cliquez droit et sélectionnez Propriétés, à partir de là attribuer à VDD5 et cliquez sur OK.

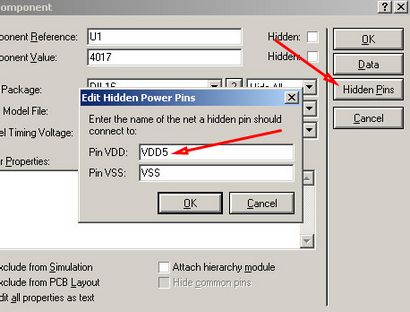

Ensuite, ouvrez l'écran broches cachée de PIC et à côté de la broche VDD écrire VDD5.
Enfin connecter le terminal VDD5 à la sortie du régulateur.
