Pendant un certain temps maintenant, je voulais commencer à utiliser les ordinateurs Raspberry Pi. J'ai finalement eu un et, comme beaucoup de gens, a commencé à penser au sujet du logement cette carte de crédit taille de l'ordinateur. Au bout de quelques mois, j'avais un ordinateur portable de framboise entièrement fonctionnelle dans une caisse en bois élégant.
Comme je ne pas besoin d'un ordinateur portable élégant je le vendre. Si vous êtes intéressé: acheter ici.
Alors que beaucoup de gens ont aimé l'ordinateur portable framboise, il y avait tout à fait quelques-unes qui préfèrent leurs propres ordinateurs plus puissants, logés dans un cas similaire. Je me suis donc fait quelques cas inspirés par ce projet (les images ici, ou les acheter ici).
Je vais probablement acheter une autre Raspberry Pi pour certains ou tout autre projet, mais loger dans une boîte en carton simple.
Comme avec la plupart des choses que je fais, j'ai une idée du produit final dans ma tête (ou un dessin très simple avec quelques mesures - voir ci-dessous), mais certainement pas toutes les étapes. Au cours du processus de construction que je devais faire beaucoup de changements et improvise beaucoup. De plus, bon nombre des étapes est arrivé en parallèle qui permet de réunir tout à la fin. La fabrication de cet ordinateur portable est montré dans la série de vidéos et de photos ci-dessous. Vous pouvez également cliquer ICI pour regarder la pleine playlist sur YouTube - mais revenez lire les anecdotes intéressantes et voir des images plus impressionnantes.
La fabrication de cet ordinateur portable a commencé avec un dessin très simple.
L'idée principale était d'avoir tous les composants dans une partie de l'affaire. De l'autre côté ouvrirait pour afficher l'écran et du clavier et de fournir également l'accès au compartiment des câbles et abritent une souris. Le principal problème était donc comment adapter tout dans le cas. Je voulais aussi une « belle boîte » et aurait pu passer un peu trop de temps sur les détails. Les 2 vidéos ci-dessous montrent la réalisation de la partie extérieure et intérieure du boîtier d'ordinateur portable.
La partie supérieure assez épaisse par rapport à la partie inférieure, et si l'ordinateur portable ne suffisait pas unique, ce serait une caractéristique qui le distinguer de la plupart des autres ordinateurs portables.
Essayage de l'écran et la grande batterie.

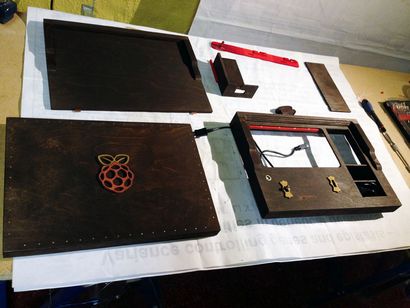

La plupart des composants en bois - assemblage pré

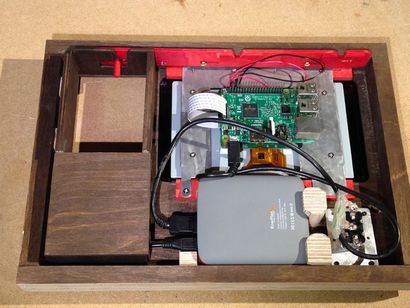

test d'ajustement des composants internes
Assemblée du boîtier extérieur presque fini
J'ai aimé les côtés en contreplaqué rayé et je voulais garder le même style avec les verrous. Ces parties ont pris un peu de temps pour faire (je aurais pu utiliser acheté en magasin et verrous a sauvé plusieurs heures). Je suis cependant satisfait de la conception. Ci-dessous, une vidéo se concentrant uniquement sur la façon dont je fait les verrous.
J'ai mentionné que je voulais une « belle boîte » et beaucoup de petits détails ont été ajoutés à l'affaire. Voici une vidéo qui montre comment ceux-ci ont été faites:
Logo ajouté à l'affaire - avant la laque
Le tout cas a été terminé avec plusieurs couches de laque de polyuréthanne.
Les petites pièces ont été faites et conservées ici jusqu'à l'assemblage
Gros plan des pieds rouges
En plus des pieds, j'ai ajouté une chaîne de cuivre pour arrêter le cas d'ouvrir trop loin. Je fis une bobine simple pour rétracter la chaîne lors de l'ouverture et la fermeture du boîtier (peut être vu dans la partie 2 de la série vidéo). Ci-dessous un gros plan de ce dispositif.
écarteur de chaîne simple
La dernière partie était l'assemblage final. A ce stade, tout a été monté plusieurs fois et j'avais principalement vis toute l'électronique en place une dernière fois.

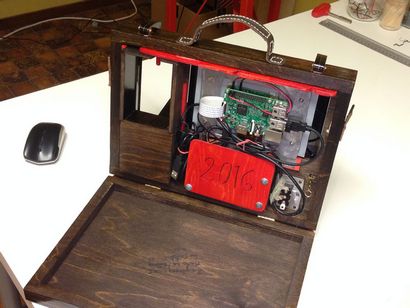

Tout en place
Cas fini d'ordinateur portable
Problèmes et améliorations.
Après l'ordinateur portable a été terminé, j'ai trouvé qu'il était un peu difficile de relier les écouteurs à chaque fois. J'ai donc ajouté un petit haut-parleur mobile à l'intérieur du boîtier (il y avait juste assez de place à côté de la Raspberry Pi). Il pourrait cependant avoir été plus facile d'ajouter simplement un câble d'extension qui est accessible depuis le compartiment avant de brancher les écouteurs dans - mais il est agréable d'avoir un son interne.
Lors de l'ouverture de l'ordinateur portable les pieds et la chaîne l'arrêter d'ouvrir trop loin. Les pieds ne sont cependant trop court et le couvercle inférieur soulève légèrement avant de s'arrêter (pieds plus longue mais l'air bizarre). Ce n'est pas un problème en tant que tel, mais il semble presque qu'il va tomber sur l'ouverture - mais ne fait jamais. Je fixe ce problème dans les cas d'ordinateurs portables qui fonctionnent sur le même principe (ici).
Je pense qu'une petite batterie portable serait suffisante. Je ne manquerez jamais de puissance et rarement besoin de recharger. Cela permettrait au cas d'être un peu plus petit.
Je trouve que la souris et le clavier a un peu de retard avec la framboise. Je ne sais pas si cela est juste parce que je suis habitué à des périphériques connectés directement et ordinateurs rapides ou si je suis un peu impatient.
Je probablement pas faire un autre ordinateur portable Raspberry Pi. Les problèmes sont aussi assez petit pour ne pas changer l'apparence actuelle de l'ordinateur portable.
Plus de détails sur les spécifications du Raspberry Pi 3 peut être lu ici.
L'écran est l'écran tactile officiel Raspberry Pi 7 "plus d'informations ici.
L'ordinateur portable sera vendu avec un clavier Bluetooth Linocell (plus d'informations ici) et une souris sans fil Plexgear (plus d'informations ici). La souris s'adapte parfaitement dans le compartiment avant.
Il est alimenté par une batterie Enerplex intérieur du boîtier (plus d'informations ici). La batterie est une batterie Lithium Ion d'une capacité de 10400mAh. La batterie peut être chargée par l'intermédiaire d'un port USB normal 5V (un câble est stocké à l'intérieur du dos du boîtier).
Un haut-parleur Streetz est également inclus et se trouve parfaitement à l'intérieur du dos du boîtier (plus d'informations ici).
Le haut-parleur et le clavier peuvent être chargées avec la batterie interne et un câble micro USB est également fourni (et conservés dans le compartiment avant du boîtier).
Remarque, les liens vers les périphériques sont des sociétés où chaque élément a été acheté.
La taille de l'ordinateur portable est de 33 x 26 x 7,5 cm
L'ordinateur portable pèse 2,8 kg (tous les périphériques inclus).
Comme mentionné précédemment, j'ai fait certains cas portables inspirés par ce projet. Ces maison 13 "MacBook Pro. Ordinateurs portables Voici quelques images de ces derniers. En savoir plus sur eux ici ou de les voir dans la boutique ici.
