Reef Foundation balle Conçu récifs artificiels

Pourquoi construire Récifs

Qu'implique - Comment sont-ils faits?

déploiement flottant

[Essais en soufflerie à FIT montrant l'effet des trous sur la circulation du courant]

[Ceci est une baie Ball (tm) qui pèse 325 livres et est de 3 pieds de large et 2 1/2 pieds de haut. Trois différents (tapis de caoutchouc, retardateur de surface, et l'entraînement d'air) ont été appliquées des textures de surface.]

D'autres admixrtures comprennent un réducteur d'eau à haute gamme et microfibres. Reef Balls sont faites sans utiliser des barres d'armature de fer qui provoquerait le ciment à se dégrader par la suite dans l'eau de mer.

Stabilité - Longevity

Reef Balls sont conçus de telle sorte que plus de la moitié du poids est au fond près du fond de la mer. Toutes les tailles de boules de récif ont résisté, sans mouvement, les tempêtes tropicales lourds en moins de 20 pieds d'eau sans points d'ancrage. Reef Balls sont stables parce que l'ouverture dans la partie supérieure de l'appareil se brise la force de levage de l'effet de hydroptère commun aux formes de dôme. trous latéraux sont plus larges près du centre des murs et étroit près de la surface des unités. Cette fonction crée des tourbillons miniatures qui réduisent encore les forces de levage et apportent des nutriments riches à la vie sur le récif. Reef Balls peut être lancé jusqu'à doubler le poids standard pour accueillir des zones de haute énergie, ou ils peuvent être lancés à 75% du poids standard pour sauver le béton pour la baie, les emplacements d'eau profonde ou protégées. Notre personnel vous aidera à déterminer la meilleure façon d'assurer la stabilité.

Simple facile à utiliser Portable Moisissures

Tailles en rouge sont généralement utilisés que pour les applications de brise-lames immergées. D'autres tailles sont plus typiques pour les projets de récifs artificiels standards.

Méthodes d'ancrage

Lorsque des boules de récif sont utilisés sur un fond de sable à des profondeurs de 10 mètres ou plus ou dans les eaux pluviales protégées, les ancres ne sont généralement pas nécessaires. Cependant, les applications en eaux peu profondes, les zones de fond plat et dur, et les zones de haute énergie ont souvent besoin d'envisager d'ancrage options. Il y avait une variété de méthodes d'ancrage utilisés, et dans de nombreux cas, les combinaisons des méthodes ci-dessous ont été utilisés. Chaque méthode a été testée sur le terrain pour ancrer les calculs de capacité et d'ingénierie sont nécessaires pour déterminer quelle combinaison d'ancrage serait nécessaire pour la stabilité. Le Dr Lee Harris effectue ces calculs pour un grand nombre de nos clients.

Cônes d'ancrage

Pour en bas « Normal » (barres d'armature pourrait être conduit à deux pieds par un marteau avec un effort normal, et il y avait un système de racine biologique zostères saine pour la résistance à la colonisation) ont été utilisés cônes d'ancrage. Les quatre cônes d'ancrage sur le Goliath au-dessus Sized boule de récif ont été coulées monolithiquement lorsque la boule de récif a été fait et sont conçus pour régler lentement sur une période de plusieurs mois dans l'herbe de la mer système racinaire lit. Après règlement, les cônes empêcheront le mouvement latéral de la boule de récif pendant les tempêtes. Bien que quelque peu difficile de voir sur cette photo, mais bien visible sur la photo ci-dessous, entre chaque cône a un tampon de 1,5 pouces qui est conçu pour maintenir le module au-dessus des systèmes de racines pour maintenir la hauteur conçue car les racines sont légèrement au-dessous du fond marin.

Spikes d'ancrage

Dans les zones où le fond était « dur emballé » (si dur qu'il était difficile pour les barres d'armature devait être entraîné par un marteau) des pointes prémoulés avec # 5 fibre de verre ré-application ont été jetés dans le fond boule de récif. essais de pression d'ingénierie ont indiqué la taille des pointes nécessaires pour être auto pénétraient par le poids des unités lorsqu'elles sont installées. Ces pointes offrent une résistance au mouvement latéral. Les lignes de l'extérieur et à l'intérieur des boules de récif ont des fonds solides (ci-dessus) et ont été de 25 à 50% plus lourd que les unités de fond creux dans les rangées centrales. Cela a été fait pour maximiser la stabilité.

est au-dessus d'une image de la base des boules de récif sont jetés sur montrant plusieurs des adaptations faites pour le projet de l'île Maiden.

Battues Pilings Ancrage

Dans les zones où le sable était « doux » (si doux que les barres d'armature pourrait être mis à deux pieds de profondeur en utilisant une pression manuelle uniquement) ont été utilisés empilages violentées. Trois piles dans un modèle « trépied » ont été à remous Dotées jusqu'à ce qu'ils atteignent le fond dur en dessous du sable mou. Pendant l'installation, les équipages premier jet vers le bas avec un tuyau de 4 pouces pour déterminer la profondeur exacte. Ensuite, ils seraient insérer une pile de la longueur appropriée et en utilisant le plus petit tuyau en PVC de 1/2 pouce préfabriqué dans la pile à jet au fond. Trois morceaux de barres d'armature # 3 en fibre de verre ont été ajoutés à chaque éléments préfabriqués en empilant pour la force. Empilages ont été faites en allant de 8 à 3 pieds par incréments de pied.

Avec en fibre de verre Ancrer Battue Rebar

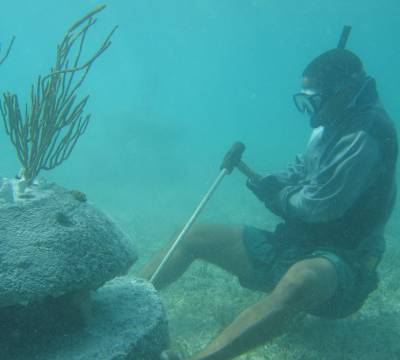

Dans les zones où il y avait un fond dur, ou pour de plus petite taille situés à l'intérieur des boules de récif du brise-lames dans la vague zone protégée, 3-4 morceaux de 5 barres d'armature meurtrie # en fibre de verre où percé ou Retranchés dans les fonds marins. Des trous pour les deux barres d'armature en fibre de verre et le système d'ancrage de pieux ont été jetés dans chaque boule de récif fait pour fournir de multiples options d'ancrage.

Avec Ancrer « Cônes » Rock

« Layer Cake » Reef Balls ont été jetés à l'envers, donc au lieu d'utiliser des cônes d'ancrage, nous avons sélectionné des roches naturelles sur la taille et la forme des cônes d'ancrage. Le concept est similaire, les unités elles-mêmes régler au fil du temps ou ils sont assistés par pompe à jet qui assure une plus grande stabilité de mouvement latéral et renversements.

Avec Ancrer Articulé dalles de béton

Le Miami projet de brise-lames submergé Reefball inclus articulait des dalles en béton et en dessous sont des liens vers les dessins AutoCAD de la conception.
