Sifflet simple PVC 6 étapes
Cette instructable montre comment créer un simple coup de sifflet de 1" tuyau en PVC de diamètre.
La conception générale utilisée ici n'est pas moi-même, comme je l'ai appuyé sur de nombreuses sources de l'Internet et ailleurs. Ceci est juste ma mise en oeuvre particulière de cette conception simple coup de sifflet. J'ai inclus plus de détails sur la construction et la performance de ma propre expérience en construction. J'ai également inclus des caractéristiques optionnelles de ma conception, comme un Attachement pour une utilisation avec un compresseur d'air, et une lame mobile qui permet le pas peut être modifié.
Le pas, en Hertz (Hz), peut être calculée comme suit:
Pas = [Vitesse du son (en pieds / seconde)] / [4 X Durée de wistle (en pouces) / 12]
La longueur du sifflet correspond à 1/4" la longueur d'onde du son produit.
La vitesse du son est d'environ 1100 pieds par seconde.
Qté (1) 1" capuchon d'extrémité en PVC
Qté (1) Longueur de tuyau en PVC. La longueur exacte est déterminée par la hauteur souhaitée. Environ 10" est une bonne longueur pour commencer.
Qté (1) 1" coupleur en PVC
Qté (1) 1" à 1/2" adaptateur de PVC
Qté (1) 2" longueur de 1/2" tuyau en PVC
Qté (1) Durée de 1" de diamètre cheville en bois ou autre matériau rond qui conviendra étroitement dans une" tuyau en PVC
Étape 1: Couper le Notch
Deux coupes doivent être faites dans le tuyau en PVC pour faire une encoche, comme le montre. La première coupe est perpendiculaire à l'axe du tuyau. Le second est à un angle de 45 degrés. Faire la première coupe d'environ 1" à 1,5" de l'extrémité du tube, comme illustré.
Étape 2: Faire l'insertion
L'insert correspond à l'extrémité du tuyau avec l'encoche. Il peut être fabriqué à partir d'une cheville en bois ou tout autre stock rond. Je l'ai fait un sur une cheville de bois franc.
Un côté de la cheville doit être retirée comme indiqué dans les images ci-dessous. Couper la cheville de sorte que le plat est d'environ 1/4" à partir du bord, comme indiqué sur le schéma.
L'insert doit correspondre assez étroitement dans le tuyau en PVC. Pousser l'insert dans le tube de sorte qu'une extrémité de celui-ci est encore à la coupe perpenicular de l'encoche dans le tuyau.
Se reporter à la note fournie avec les images ci-dessous pour les détails de construction supplémentaires.
Étape 3: Faire l'Embouchure

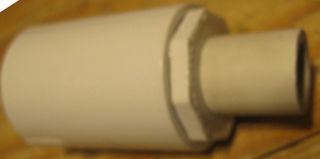

L'embout buccal est un raccord fixé à l'extrémité de l'encoche du tube. Ceci est la partie que vous souffler dans une fois le coup de sifflet est terminée. Celui-ci est fabriqué à partir de 3 parties. Le premier est un 1" coupleur de PVC, le second est un 1" à 1/2" adaptateur, et la troisième partie est une courte longueur (environ 2 « ) de 1/2 » tuyau en PVC qui entre dans l'adaptateur. Tuyau en PVC raccords elles sont habituellement ensemble assez bien eux-mêmes, il est donc pas strictement nécessaire de les cimenter pour ce projet.
Étape 4: en option Fixation compresseur d'air
Ceci est une pièce jointe optionnelle qui peut être utilisée à la place de l'embout raccord de l'étape précédente. Il permet au sifflet d'être connecté à un compresseur d'air, de sorte que vous ne devez pas souffler dedans. Le coup de sifflet peut être assez charge lorsqu'il est entraîné à l'air comprimé.
La construction est très similaire à celle de l'embout buccal régulier. La seule différence est que 1/2" bouchon de PVC est utilisée à la place de la 2" section de 1/2" tuyau en PVC. Je puis percé un trou dans la moitié" bouchon, et taraudé 1/4" NPT se visse dans le trou, de sorte que je puisse visser la pièce rapportée d'accouplement rapide (la pièce métallique représenté).
Étape 5: Option d'arrêt réglable pour chaning Pitch
Si vous voulez que le coup de sifflet pour produire un pas fixe, vous pouvez simplement expérimenter avec la longueur du tuyau, en commençant par un tuyau plus long et coupe l'extrémité jusqu'à ce que vous avez le ton que vous voulez. À ce stade, vous suffit de fixer le bouchon à l'extrémité et le coup de sifflet est terminée.
Vous pouvez faire un sifflet pas réglable par makeing un piston qui coulisse dans et hors du tube, en changeant efficacement les dimensions intérieures qui déterminent le pas fondamental.
Le plongeur doit s'adapter assez bien que l'air n'échappe pas au-delà il, enought encore lâche qu'il peut être déplacé et sans appling une force excessive.
Je faire le piston d'un 1/2" capuchon d'extrémité de PVC. Le capuchon d'extrémité ne rentre pas en bas de la 1" tuyau en PVC sur l'étagère, de sorte que le capuchon d'extrémité devrai modifié. J'ai utilisé un tour pour diminuer le diamètre du bouchon jusqu'à ce qu'il convient bien. Si vous ne disposez pas d'un tour, une ponceuse à bande pourrait être utilisée, mais il serait moins précis et aussi qu'il serait difficile de garder une forme ronde qui bien sceller dans le tuyau.
Le piston peut être réalisé en toute matière solide, comme une cheville en bois, tant qu'il a un bon ajustement comme décrit précédemment.
Étape 6: Performance
Le sifflet photo sur la première étape de ce instructable est fabriqué à partir d'une 11" longueur de tuyau. La longueur de l'encoche à l'extrémité est d'environ 9,5" . La butée réglable n'a pas été utilisé pour ce test. La fin a été couvert par un diamètre de 1" capuchon en PVC.
Le graphique ci-dessous est le spectre du son produit par le coup de sifflet. Vous pouvez voir la fréquence fondamentale, le premier pic, est d'environ 350 Hz. Vous pouvez également voir qu'il ya des harmoniques impaires. Le troisième harmonique est à environ 1050 Hz, et la cinquième harmonique est à environ 1750 Hz.
Rappelons que la longueur du sifflet correspond à 1/4 la longueur d'onde du son produit, et que la vitesse du son est d'environ 1100 pieds par seconde. Par conséquent, un sifflet 9.5" devrait produire un son avec une fréquence fondamentale d'environ 347Hz. Ce résultat calculé correspond bien à la fréquence sur le graphique ci-dessous.
J'ai joint un fichier d'onde du son produit par ce coup de sifflet.
Ceci est un peu trop simpliste, et d'autres facteurs entrent en jeu. Mais l'essayer et voir.
Mais comme vous l'avez mentionné, le son ne sort réellement de l'ouverture inclinée.
