simple voiture RC pour les débutants (contrôle Android via Bluetooth), Solderer TV
Pour contrôler la voiture d'occasion-appareil Android avec un accéléromètre intégré. Inclinaison vers l'avant - voiture va vers l'avant, l'inclinaison vers la gauche - la voiture tourne à gauche, inclinaison du dossier - voiture retourne. Vitesse de déplacement ou de rotation dépend de la quantité que vous inclinez l'appareil. La sensibilité et la valeur de l'inclinaison défini dans les applications-apps de configuration. Sont également fournis d'une manière normale à contrôler: les boutons à l'écran. En plus de tout ce que je mis en œuvre le contrôle tactile. Dans la version 1.2, j'ai ajouté un nouveau type de contrôle: comme volant virtuel. Total des 4 façons de contrôler la voiture RC.
Nous devons également tous les châssis avec 2 ou 4 moteurs à courant continu. Vous pouvez utiliser une vieille voiture de jouet RC. Je l'ai acheté un châssis 4 roues motrices avec 4 moteurs sur AliExpress. Pour contrôler décrit dans ce projet est le châssis de la piste la plus appropriée.
Comme je l'ai dit plus haut, le projet est prévu pour être multi-plateformes. À l'heure actuelle, je mis en œuvre le projet:
Arduino
STM32
FEZ Panda (.NET MF)
Contrôleur doit prendre en charge 2 PWM et UART.
En tant que module Bluetooth utilise le module chinois pas cher HC-06, qui a été décrit dans cet article.

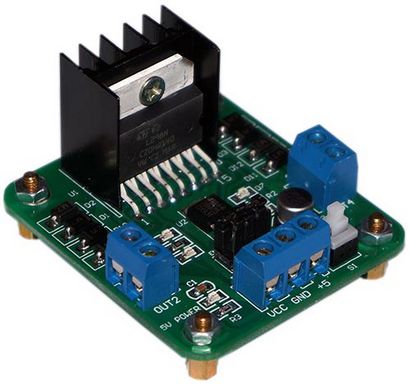

Je L298N double pont module de commande de moteur pas à courant continu. Il coûte $ 2-3 sur AliExpress.
Tous les calculs sont effectués dans l'Android application, et calculer immédiatement les valeurs du PWM pour le moteur gauche et à droite. Application dispose de paramètres souples, tels que la gamme de la PWM, la sensibilité de l'inclinaison, le seuil minimal pour le PWM et l'autre. Exemple commandes transmises par Bluetooth:
L-255 \ rr-120 \ r
L - la commande du moteur gauche, R - pour le droit
Un tiret signifie que la rotation du moteur pour se déplacer en arrière
255 - valeur PWM (pour Arduino est la vitesse maximale de rotation)
\ R - fin de commande.
Sur cette commande RC voiture se déplace vers l'avant et légèrement tourné vers la droite, comme moteur droit tourne lentement à gauche.
L255 \ rr-255 \ r
Sur cette commande le moteur gauche tourne en arrière et en avant droit, ce qui oblige une voiture à tourner autour de son axe dans le sens antihoraire.
H1 \ r
La commande est un canal supplémentaire auquel vous pouvez connecter par exemple les lumières, le son, etc.
Symboles commande L, R et H peuvent être définies dans les paramètres des applications-Applications.
Dans le programme de commande MCU fournit une minuterie qui coupe le moteur si la dernière commande a été reçue il y a plus de n secondes. Les données sont stockées dans la mémoire EEPROM de l'unité de commande et peuvent être modifiées à partir du dispositif applications. La gamme de ce paramètre est de 0,1 secondes à 99,9 secondes. Ce réglage peut être désactivé. Pour travailler avec EEPROM fournit des commandes: Fr - valeurs et Fw lecture - valeurs record.
Électronique

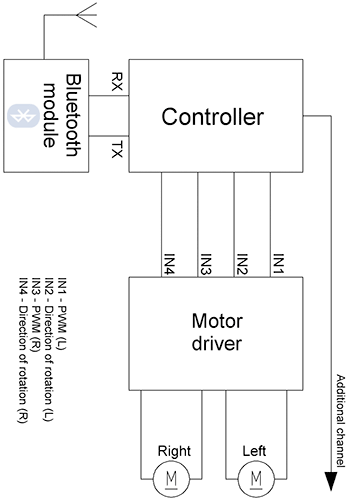

Schéma de principe CxemCAR:
Comme on peut le voir, le contrôleur (Arduino, STM32, et d'autres, il n'a pas d'importance que l'on) se connecte au module Bluetooth et un pilote de moteur à deux ou quatre moteurs connectés.
application Android
L'application pour Android a été écrit dans Eclipse IDE. Toutes les sources du projet et le projet Eclipse, vous pouvez télécharger ci-dessous. version Android sur votre appareil doit être> 3.0.

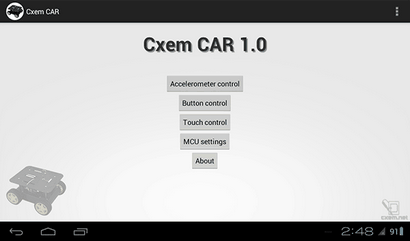

L'application contient plusieurs activités. Activité principale est un écran d'accueil avec des boutons en cours d'exécution différents modes de fonctionnement et les paramètres:
Il y a 3 modes de contrôle Bluetooth voiture: de l'accéléromètre, boutons de l'écran tactile et le contrôle.

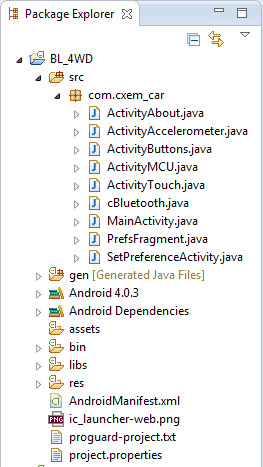

La structure du projet dans Eclipse:
paramètres de l'application Android
Capture d'écran de paramètres CxemCar version de l'application Android 1.0:
Adresse Mac
Pour établir une connexion avec le module Bluetooth de la voiture RC, vous devez définir l'adresse MAC dans les paramètres de l'application. Mais d'abord, vous devez configurer la paire des dispositifs sur-appareil Android: ouvrez Paramètres -> Bluetooth et cliquez sur « Rechercher des périphériques ». Lorsque le téléphone trouve notre module Bluetooth, cliquez sur les et entrez le mot de passe pour l'appariement (généralement « 1234 »)
Pour en savoir-module Bluetooth adresse MAC possible de toute application, comme terminal Bluetooth. Pour ce faire, cliquez sur « Connecter un appareil - Secure » et dans la fenêtre qui, cliquez sur le bouton « Rechercher des appareils ». Logiciel sera scanne les périphériques Bluetooth et les affiche MAC adresse.
Obtenu adresse MAC doit être définie dans l'application Android CxemCAR
La plate-forme nous avons choisi châssis pirate-4WD DFRobot du fabricant (SKU: ROB0003). Voici sa description et la vidéo sur l'assemblage.
Après avoir été assemblé avec l'embase châssis moteurs, souder les fils aux moteurs

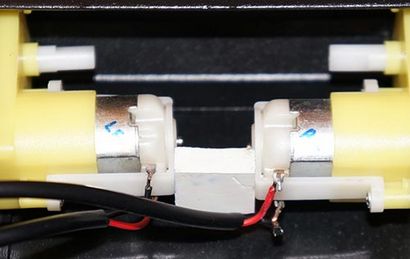

Pour l'alignement de moteurs I fait une pièce d'écartement en matière plastique
Ensuite, les roues ont été fixées

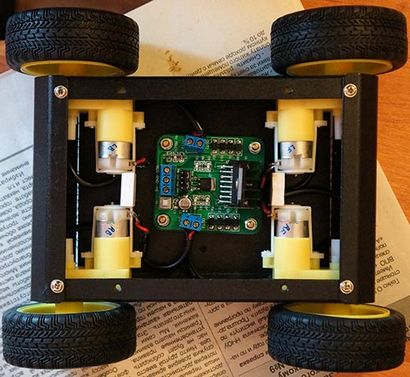

Les fils de la ligne 4-moteur à la carte de commande de moteur L298N
Branchez ensuite la LED pour indiquer l'état Bluetooth par une résistance de 470 ohms.
Pour connecter le module Bluetooth ou émécher tout le câblage nécessaire, en plus de la LED est la puissance, GND, TX et RX. Voir la datashit pour votre module Bluetooth
J'ai utilisé le module HC-06. Schéma de câblage est la suivante:
Le module HC-06 assemblé est la suivante:
Il a placé à grand diamètre de tube thermorétractable.
Pour alimenter le moteur, je le porte-piles avec cinq piles AA, tension d'alimentation du moteur de 7,5 volts. Vous pouvez utiliser les batteries LiPo et autres.
projet CxemCAR pour Arduino
projet CxemCAR pour STM32
Version 1.2, 1.3: Ajout d'un nouveau type de gestion: le volant virtuel. Gestionnaire de classe fixe. L'amélioration de la classe Bluetooth.
Vidéo de démonstration du mode volant virtuel (version 1.2 et plus):
