Son LED réactives 14 étapes (avec photos)
Lets d'abord voir ce que l'effet final va ressembler !!
Nous travaillerons notre chemin à travers le circuit nécessaire.
Étape 1: Ce qu'il vous faut
Dans ma configuration j'ai utilisé deux bandes de 5m LED d'Amazon. Chacune de ces bandes nécessite une alimentation 2A et parce que je l'avais commandé séparément j'obtenu deux alimentations 2A. Cependant, vous pouvez simplement utiliser une seule alimentation 4A pour alimenter votre circuit et vos bandes. Depuis que j'ai le circuit avec deux alimentations je liste des composants selon ce.
Étape 2: Comment d'autres l'ont fait avant

Câble audio sortant du PC a trois fils dans ce: au sol, gauche et droite. La meilleure façon d'obtenir le signal audio est de prendre un câble aux fils et dénuder ses.
Si vous voyez des fils nus, ils sont broyés et les deux sont isolés gauche et à droite
Étape 3: Comment d'autres l'ont fait avant

Fixer la masse à l'émetteur du transistor et de gauche ou de droite à la base, connecter une extrémité de la LED à une source d'alimentation externe et l'autre au collecteur du transistor
Étape 4: Problèmes avec ce circuit

Parce que les courants autorisés sont vraiment petits, même avec le gain dans le transistor, il permet seulement de 40mAs le passage du courant à une intensité sonore max
Tension du signal varie de 0,8 à +/- intensité maximum et en raison de la tension interne déposer la grille du transistor ne fonctionne pas encore ouvert jusqu'à une intensité de 75% de PC
Même en utilisant des paires darlington ne contribue pas à cause de la chute interne. Nous voulons également un meilleur contrôle pour le courant pour faire fonctionner une bande LED au lieu d'une seule LED
Étape 5: Problèmes avec ce circuit

Le transistor permet au courant de passer à travers seulement la moitié du temps, l'autre moitié du signal quand il est tension négative venant de l'audio est tout simplement négligé de sorte que la luminosité maximale que vous obtenez de la LED est seulement 50%, car le signal est si faible vous ne pouvez pas utiliser une diode complète circuit de redressement d'onde puisque les diodes ont baisse en avant d'environ 0.7V
Étape 6: Problèmes avec ce circuit

C'est là ce circuit peut vous arriver. (Désolé pour le mauvais goût de la musique, thats la première chose qui vient à l'esprit ce jour-là)

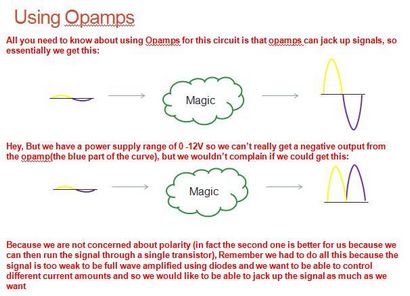

Bon maintenant ce circuit peut tirer 40mA (max) par les LED connectées en série, mais la bande de LED, nous avons besoin de courant 2A (max) pour la pleine intensité. Il n'y a pas d'autre moyen pour nous que d'utiliser OpAmps. Tout ce que nous allons faire est prise nos signaux 20 fois (en tension) et exécuter que par un transistor pour contrôler le courant.
Étape 8: Utilisation OpAmps
