Souder des composants CMS Minuscule la manière facile et rapide (avec une plaque chauffante) 8 étapes (avec photos)
Introduction: soudure minuscule composants CMS la manière facile et rapide (avec une plaque chauffante)
Pour ce Instructable je saute la partie de la conception du PCB et l'approvisionnement des pièces, juste pour se concentrer sur la partie à souder. Si vous avez des questions sur la conception, la fabrication ou l'approvisionnement, ne vous inquiétez pas à demander! Et si ce Instructable vous a aidé, ne pas oublier de voter;)
Étape 1: Recueillir des pièces
- Une plaque qui peut être réglé à une température de 150-300ºC (j'eu beaucoup de chance d'avoir accès à une station Weller, mais quoi que ce soit avec une plage de température réglable fonctionnera)
- Pâte à braser
- (Flux n'est pas nécessaire comme déjà dans la pâte, mais il peut faire des erreurs de fixation d'un lot plus facile)
- pincettes de précision
- Un but d'appliquer la pâte de soudure avec, ce peut être tout mince et rigide, je choisi d'utiliser un fil de liaison

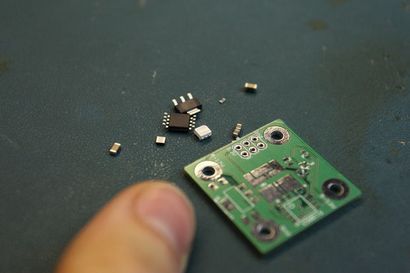

- Tous vos composants
- Le PCB de tout mettre sur
Étape 2: Répartir Certains Pâte à souder
Maintenant, trouver un (discardable) morceau de plastique et mettre un peu de pâte blob de soudure sur elle. Un blob la taille d'une LED de 3 mm était assez pour mon conseil d'administration.
Étape 3: Appliquer la pâte

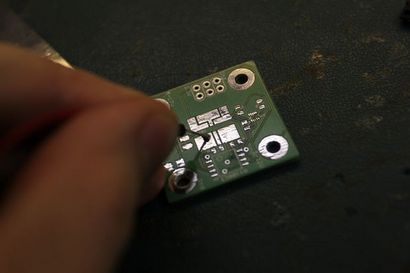

Utilisez votre « application » de choix (le fil de cavalier dans mon cas) pour prendre un petit peu de soudure appliquer tout à l'un des plots de soudure sur votre PCB. Pour rendre les choses un peu plus facile, j'ai choisi de commencer par le centre de la planche vers l'extérieur et avec les plus grandes parties avant le plus petit. La quantité de pâte de soudure nécessaire est très peu, mais assurez-vous qu'il ya certainement un peu blob debout sur le pavé.
Étape 4: Ajouter la première composante
Maintenant, prenez votre pince à épiler, saisir le composant pour vous pad venez d'appliquer la pâte de soudure et déposez-le en place. Poussez doucement dans la pâte pour être sûr qu'il ne bouge pas. Veillez à ce que vous orienté le droit composant!
Étape 5: Répétez
Maintenant, il suffit de répéter les étapes précédentes pour tous les autres composants. Que vous appliquer toute la pâte à souder d'abord, puis placer tous les composants en même temps ou appliquer et le lieu de chaque composant est individuellement à vous. Pour garder les choses intéressantes, j'aime prendre un groupe de composants d'une taille similaire et placez-les en même temps. Je travaille de la plus grande des composants plus petits, ce qui me permet d'augmenter progressivement la précision et de la concentration; quand je suis arrivé aux composants vraiment petits, je l'ai déjà pratiqué sur les grands!
Étape 6: Pour les parties vraiment minuscules
L'une des composantes de mon conseil d'administration est un accéléromètre 2x2mm avec 10 broches. Les broches étaient si petites que je ne pouvais pas tremper individuellement les plaquettes. Après quelques essais et erreurs d'avoir à souder peu ou trop j'ai compris (presque) méthode infaillible. Vous prenez un petit peu de crème à braser et l'appliquer entre et sur les côtés du tampon. L'action capillaire lors de la soudure fera en sorte que toute la soudure est tiré sur les patins et vous êtes sûr que vous n'avez pas ajouté trop de soudure. Pour aider à cette action, j'aime appliquer une petite goutte supplémentaire de flux. Ce qui fait vraiment le flotteur de composants et tirer vers les pads droite.
Lorsque la soudure et le flux est en place, il suffit de mettre la petite pièce en place et vous êtes prêt à faire la soudure réelle!
Étape 7: Soudage
Tout le monde qui a jamais fastidieusement soudé un design bande de bord complexe adorera cette étape. Réglez votre plaque chauffante à la bonne température, j'ai choisi 270ºC, mais en fonction des composants que vous et vous coller la soudure pouvez utiliser une température différente.
Soigneusement mettre votre planche sur la plaque chauffante avec des pincettes, en vérifiant que les composants ne bougent pas. Maintenant, la magie se produit! Après un peu de temps, vous pouvez voir la pâte de soudure devient fluide et saisir vraiment les pièces en place. Vérifiez si tous les composants sont au bon endroit alors que la soudure est encore fluide, et si elles ne sont pas (comme avec les petites pièces étant juste une broche offset) les pousser en place avec votre pince à épiler.
Une fois que vous êtes sûr que tout est en place, prenez soin de votre conseil d'administration avec des pincettes et le mettre sur une surface résistante à la chaleur.
Étape 8: Test et Cheer!
Une fois la carte a été refroidi, le tester! Si tout est allé droit et les programmes de conseil et / ou les LED allument, vous serez très heureux! Si cela ne fonctionne pas immédiatement, prendre un bon coup d'oeil à tous les tapis de soudure et d'utiliser un multimètre pour déterminer si toutes les connexions court-circuit ou ne connectez pas du tout. Si cela vous est arrivé pouvez simplement mettre la carte sur la plaque chauffante à nouveau et ajouter / supprimer une soudure sur le lieu d'une erreur. Quelque chose que vous devez regarder pour que les BPC seront légèrement la chaîne de la chaleur, cela signifie que la deuxième fois que vous mettez un PCB sur la plaque chauffante, les bords risquent de ne pas toucher la plaque et il faudra plus de temps pour la soudure pour chauffer dans ces domaines.
Je suis très heureux avec la façon dont ce plais processus facile et sans erreur apparaît et j'espère que ce Instructable vous aidera aussi!
Modifier:
Comme certains d'entre vous ont noté, la station de soudage Weller et je plaque utilisés dans la photo de, ne sont pas vraiment dans la gamme de prix de la plupart des amateurs. Mais il n'y a pas besoin d'un tel équipement de fantaisie. Sparkfun ne jure que par leur poêle. Hobbytronics utilise une cuisinière électrique et à Reprap ils utilisent une plaque de cuisson pas cher.
