TELECOMMANDE VOITURE une PIECE DE GÂTEAU 10 étapes
Étape 4: Alimentation
Les deux émetteur RF et le circuit récepteur besoin d'alimentation séparée
Le besoin de circuit de récepteur à l'aide de propulsion peut être alimenté alimentation 12v et le circuit d'émetteur en utilisant la batterie de 9V
D'abord, nous allons commencer par le circuit d'alimentation. L'alimentation est plus simple. le circuit d'alimentation se composent
- IC 7805 qui régule l'alimentation 12v à 5v (si cant obtenir une alimentation 12v, vous pouvez utiliser une alimentation 9v)
- 0.1uF - condensateur de 470uF
- Et résistance 1k pour le statut a conduit
REMARQUE: Utiliser sera produit dissipateur de chaleur pour 7805 parce que nous laissons tomber 7v (12-5), avec beaucoup de chaleur pour brûler le régulateur utilise donc dissipateur thermique est recommandé
DESCRIPTION DE PIN 7805 IC
- Pin 1 - tension d'entrée (5v-18v) [V]
- Pin 2 - Masse [gnd]
- Broche 3 - sortie régulée (4.8V - 5.2V]
Étape 5: Qu'est-ce que module RF.

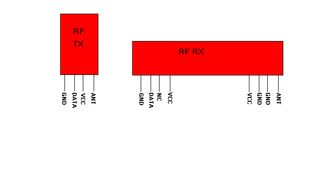

Ce module RF se compose d'un émetteur RF et un récepteur RF. La paire émetteur / récepteur (Tx / Rx) fonctionne à une fréquence de 434 MHz. Un émetteur RF reçoit des données série et les transmet par l'intermédiaire de son antenne sans fil par RF connectée à la broche 4. La transmission se produit à un taux de 1Kbps - 10Kbps.The données transmises sont reçues par un récepteur RF fonctionnant à la même fréquence que celle de l'émetteur .
Pin 2 - Entrée de données série Pin [DATA]
Pin 3 - Alimentation; 5 V [Vcc]
Broche 4 - broche de sortie d'antenne [ANT]
Broche 2 - broche de sortie de données série [DATA]
Broche 3 - broche de sortie linéaire (non relié) [NC]
Pin 4 - Alimentation, 5v [Vcc]
Pin 5 - Alimentation, 5v [Vcc]
Broche 8 - Antenne broche d'entrée [ANT]
Étape 6: Circuit émetteur
Le circuit émetteur se composent de
- encodeur HT12E
- Module émetteur RF
- Deux commutateur DPDT
- et la résistance 1M
J'ai 2 circuit trasmitter un avec commutateur DPDT et un avec bouton-poussoir
Les connexions de commutateur DPDT représenté sur la figure 6
HT12E PIN DESCRIPTION
Pin (1- 8) - 8 broches d'adresse de bit pour la sortie [A0, A1, A2, A3, A4, A5, A6, A7]
Pin (10,11,12,13) - 4 broches d'adresse de bit pour l'entrée [AD0, AD1, AD2, AD3]
Pin 14 - Transmission permettent. actif bas [TE]
Pin 15 - entrée de l'oscillateur [Osc2]
Pin 16 - sortie de l'oscillateur [Osc1]
Pin 17 - sortie de données série [sortie]
Pin 18 - Tension d'alimentation 5 V (2,4 V-12 V) [VCC]
A0-A7 - Ce sont broche d'adresse de 8 bits pour la sortie.
GND - Cette broche doit également être connecté à la borne négative de l'alimentation.
TE - Ce sont la transmission broche permettent.
Osc 1,2 - Ces broches sont l'entrée et la sortie de l'oscillateur broche pins.This sont reliées entre elles par une résistance externe.
Sortie - Ceci est une broche de sortie. Les signaux de données est donnée à partir de cette broche.
Vcc - La broche Vcc connectée à l'alimentation positive, elle est utilisée pour alimenter le circuit intégré.
AD0 - AD3 - Ce sont les broches d'adresse 4 bits.
Étape 7: RÉCEPTEUR CIRCUIT
REMARQUE: Utiliser un fil rouge pour le positif et noir pour le négatif en cas de problème avec le circuit, il sera facile pour le débogage du circuit
HT12D PIN DESCRIPTION
Pin (1- 8) - 8 broches d'adresse de bit pour la sortie [A0, A1, A2, A3, A4, A5, A6, A7]
Pin (10,11,12,13) - 4 broches d'adresse de bit pour l'entrée [AD0, AD1, AD2, AD3]
Pin 14 - Entrée de données série [Entrée]
Pin 15 - entrée de l'oscillateur [Osc2]
Pin 16 - entrée de l'oscillateur [Osc1]
Pin 17 - transmission valide [VT]
Pin 18 - Tension d'alimentation 5 V (2,4 V-12 V) [VCC]
PIN DESCRIPTION DE HT12D
VDD et VSS: Cette broche sont utilisés pour alimenter le circuit intégré, positif et négatif de l'alimentation respectivement
DIN: Cet axe est l'entrée de données série et peut être connecté à une sortie du récepteur RF.
A0 - A7. Ce sont l'entrée d'adresse. État de ces broches doivent correspondre à l'état de la broche d'adresse dans HT12E (utilisé dans l'émetteur) pour recevoir les données. Ces broches peuvent être connectés à VSS ou ouverts
J8 - D11: Ce sont les broches de sortie de données. Statut de ces broches peuvent être VSS ou VDD en fonction des données série reçues par la broche DIN.
VT: stand pour la transmission valide. Cette broche de sortie sera élevée lorsque les données valides sont disponibles à J8 - broches de sortie de données D11.
OSC1 et OSC2: Cette broche sont utilisées pour connecter une résistance externe pour l'oscillateur interne de HT12D. OSC1 est la broche d'entrée de l'oscillateur OSC2 et est la broche de sortie de l'oscillateur
Le L293D est un pilote de moteur IC il permet au moteur pour entraîner à la fois la direction. L293D est un 16 broches IC avec huit broches, de chaque côté, dédié à la commande d'un moteur qui peut commander un ensemble de deux moteurs à courant continu dans un même temps dans toutes les directions. Avec un L293D nous pouvons contrôler 2 moteurs à courant continu, Il y a 2 broches d'entrée, 2 broches de sortie et 1 broche pour chaque moteur ENABLE. L293D se composent de deux H-pont. H-pont est le circuit le plus simple pour commander un faible courant nominal du moteur.
Pin 1 - Activation broches pour moteur 1 [Activer 1]
Broche 2 - broche d'entrée 1 pour moteur 1 [Entrée 1]
Broche 3 - broche de sortie 1 du moteur 1 [Sortie 1]
Broche 6 - broche de sortie 2 du moteur 1 [Sortie 2]
Broche 7 - broche d'entrée 2 pour le moteur 1 [Entrée 2]
Pin 8 - Alimentation pour les moteurs (9-12 V) [V cc]
Pin 9 - Pour activer la broche du moteur 2 [Activer 2]
Pin 10-- broche d'entrée 1 pour le moteur 1 [Input 3]
Pin 11-- goupille de sortie 2 du moteur 1 [Sortie 3]
puis-je utiliser 5 volts moteur à courant continu?
Je ne suis pas en mesure de faire ce circuit.
Je suis confus en donnant alimentation au circuit.Like trans et rec u ont mentionné pour donner séparés 12v et 9 v rec et une partie trans, mais je diagrammes u ont donné 5 V à tout.
S'il vous plaît répondre dès que possible.
Le circuit fonctionne grâce, mais je l'avais fait deux voitures et donc 2 émetteur et récepteur 2. Je bits d'adresse séparés pour éviter les erreurs de communication et des paires émetteur seulement vers le récepteur avec la même adresse. le problème est quand je tente d'exécuter les deux voitures en même temps, même si je suis en utilisant config d'adresse séparée il y a des interférences lorsque l'émetteur sont allumés, aucun du récepteur reçoit le signal VT. il ne se produit que lorsque les deux émetteurs sont allumés. si i couper le courant à une des autres paires émetteur de l'émetteur à son récepteur avec VT conduit sur. aidez-moi à résoudre ce problème le plus tôt possible.
Je trouve qu'il est difficile d'obtenir la mine de travailler. après l'assemblage du composant, la led juste un flash et le moteur électrique ne vient pas lorsque les touches de la télécommande sont enfoncées. qu'est-ce que je fais ou ce que je suis absent sur
