Touchez Guide Potentiometer Hookup
Exemple 2: Volume Controller Analog
L'exemple suivant montre comment utiliser la fonctionnalité de réglage analogique du Touch Pot pour contrôler à la fois la gauche et le volume droit pour un amplificateur audio. Cet exemple utilisera le kit Amplificateur audio SparkFun. Le même pourrait être utilisé raccordement avec le Breakout Amp Audio Mono SparkFun ainsi.
matériel Hookup
Si vous ne l'avez pas déjà fait, vous devrez construire le kit Amp Audio. Assurez-vous d'omettre les deux potentiomètres de PTH inclus dans le kit.
La fonction de transfert analogique du Pot Touch peut être réglé sur logarithmiques pour un contrôle de volume plus réaliste non linéaire. Ceci peut être accompli dans l'application tputil mentionné précédemment.
Ensuite, connectez les broches analogiques sur le Touch Potentiometer Pot aux broches Amp Audio où les potentiomètres PTH auraient été. Il y a deux canaux, chacun étant constitué d'un A, W et B. Nous allons considérer A comme « + », W comme essuie-glace et B « - ». Un PCB, ces entrées carte comme ceci:
Voici un regard sur la face inférieure des connexions.
Et à partir du haut ...
Une fois que les deux canaux de volume sont connectés, nous devons alimenter l'ampli et le Pot Touch. Étant donné que le Pot Touch a un régulateur de tension 5V LDO, on peut utiliser la même source d'alimentation pour alimenter à la fois l'ampli et le Pot Touch. Une alimentation entre la plage de doit être utilisé 9V-12V pour alimenter tous les deux. Puissance acheminé de l'entrée peut être vu dans l'image ci-dessous.
Enfin, vous devrez connecter des fils pour l'audio et sortie audio. Ceci peut être réalisé de plusieurs façons différentes. Les haut-parleurs peuvent être attachés directement à l'ampli ou un câble de sortie audio peuvent être attachés, comme cela a été le cas dans notre exemple. Vous pouvez utiliser un câble d'entrée audio sur le côté d'entrée. Cela permet à des téléphones, lecteurs MP3 et autres appareils de type jack 3,5 mm pour écouter de la musique grâce à cette configuration.
Avec tout ce qui touche, alimentez. Vous devriez voir l'ampli et la puissance sur Pot Touch. Connectez un haut-parleur et une source audio, jouer quelques airs et utiliser le Touch Pot pour contrôler le volume!

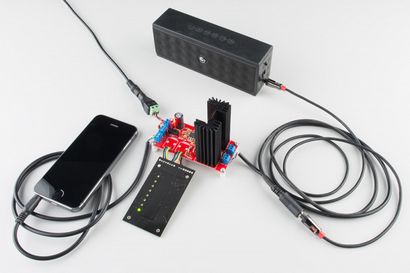

Installation complète Audio.
