Tout sur LED de base LED haute puissance d'éclairage
LED sont appropriés pour de nombreuses applications d'éclairage, ils sont conçus pour produire beaucoup de lumière à partir d'un petit facteur de forme tout en conservant l'efficacité fantastique. Ici, à LEDSupply il existe une variété de LED pour toutes sortes d'applications d'éclairage, l'astuce est de savoir comment les utiliser. La technologie LED est un peu différent que d'autres l'éclairage que la plupart des gens sont familiers avec. Ce poste est là pour expliquer tout ce que vous devez savoir sur l'éclairage LED: comment alimenter les LED en toute sécurité afin que vous obtenez le plus léger et la plus longue durée de vie possible.
De manière générale, nous proposons deux types de LED différentes: 5 mm à Trou - Montage en surface.
Surface de montage LED (SMD)
Figure 1 - Bare Emitter
LED haute puissance sont comme des émetteurs nus (comme on le voit sur la figure. 1) ou montés sur une carte imprimée Metal Core Circuit (de MCPCB). Les panneaux sont isolés et contiennent des pistes conductrices pour les connexions de circuit facile. Nos 20 mm 1-Up et l'étoile conceptions carte 3-Up sont les meilleurs vendeurs. Nous offrons également de QuadPod qui peut accueillir 4 LED de haute puissance sur un tableau légèrement plus grand que les 20 mm étoiles (voir fig. 2). Toutes nos options de haute puissance LED peut être construit sur une conception linéaire aussi bien. Le LuxStrip peut accueillir 6 LED par pied et sont facilement reliés jusqu'à 10 pieds de long.
Figure 2 - Options MCPCB
polarité électronique indique si un circuit est symétrique ou non. LEDs sont des diodes, donc en permettant au courant de circuler seulement dans une direction. Quand il n'y a pas de courant, il n'y aura pas de lumière. Heureusement, cela signifie que si nous câbler une LED en arrière, il ne brûle pas tout le système en place, juste ne viendra pas sur.
Le côté positif de la LED est l'anode et le côté négatif est la cathode. Le courant circule de l'anode à la cathode et jamais dans l'autre sens, il est donc important de savoir comment dire l'anode et la cathode à part. Pour montage en surface LED est facile ce que les connexions sont étiquetés, mais pour ook 5 mm LED pour le plomb plus qui est l'anode (positive), jetez un oeil à la figure 3 ci-dessous.
Figure 3 - Recherche de l'anode et de cathode d'une diode électroluminescente
L'une des grandes choses au sujet LED est les différentes options et types de lumière que vous pouvez obtenir d'eux.
LED blanches
La température de couleur corrélée (CCT) est le processus de création différente de la lumière blanche à des températures différentes. La température de couleur est indiquée en degrés Kelvin (K), qui est une échelle de température dans laquelle se produit zéro au zéro absolu et chaque degré est égal à une Kelvin. Les températures plus basses de 3000K à 4,500K ont tendance à être plus chaud au blanc neutre. Plus temps + sont les 5,000 K blancs frais, aussi connu comme « la lumière du jour blanc.
LED de couleur
Pour les couleurs, ce qui est vraiment important la longueur d'onde en nanomètres (nm). Pour certaines couleurs applications sont nécessaires pour l'effet visuel, mais parfois certaines longueurs d'onde sont nécessaires pour des applications telles que le durcissement, la croissance, l'éclairage du réservoir de récif, et bien plus encore. Voir la figure. 4 pour une idée de ce que longueurs d'onde et des températures produisent certaines couleurs.
Figure 4 - LED couleurs et la température de couleur
Nous essayons de réaliser des températures de couleurs similaires et des longueurs d'onde pour chaque marque et le type de LED. Vous pouvez toujours trouver la couleur ou longueur d'onde de nos LED sur la sous-section de la page du produit et peut même effectuer une recherche par couleur de nos LED de menu déroulant sur la page d'accueil. En blanc, nous portons 3000K. 4000K. 5000K et 6500K. En ce qui concerne les couleurs vont, nous portons de 400-660nm.
LED ne sont pas seulement connus pour les couleurs, ils sont aussi beaucoup plus lumineux que d'autres sources de lumière. Parfois, il est difficile de dire comment une LED lumineuse sera parce qu'elle est mesurée en Lumens. Une lumière est une unité de mesure de flux lumineux scientifique ou la quantité totale de lumière visible provenant d'une source. Notez que 5 mm LED sont généralement répertoriés dans millicandelas (mcd). Pour les conversions simples noter que 1,000mcd = 1 Lumen.
Pourquoi conduire les affaires courantes ...
La quantité de lumière (lumens) émet une LED dépend de la quantité de courant est fournie. Le courant est mesuré en milliampères (mA) ou ampères (A). LED haute puissance peuvent prendre des courants de 350mA à 3000mA. LED varient sur leurs évaluations actuelles alors assurez-vous de garder une trace de ce lors de la prise d'une LED et pilote.
Détermination de la valeur
Maintenant vient la partie la plus délicate, la sélection de la combinaison de LED et le pilote qui sortie la lumière nécessaire. Nous avons fait beaucoup de travail de terrain ici. dans un poste de mesure de la luminosité de chaque LED haute puissance à différents courants d'attaque. Prenez note que ce sont des mesures pour 1-Up étoiles donc si vous voulez plus de lumière LED les 3-Up sont une bonne option, car ils sont le triple de la lumière dans la même empreinte.
La ressource ci-dessus peut toujours être utilisé pour déterminer la puissance lumineuse d'une LED, mais trouver manuellement est pas très difficile. Pour ce faire, l'information est nécessaire à partir de la fiche de données de la LED. Sur toutes nos pages LED nous un lien vers la fiche de données du fabricant au bas de la page.

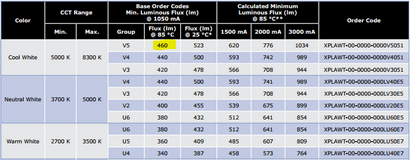

Exemple: Trouver la luminosité de Cree XP-L à 2100mA
Figure 5 - Diagramme LED Flux lumineux
La flèche est la sortie testée (base) (à 100% de flux relative). À la suite de la courbe à 2100mA (?), Nous voyons que cela représente une augmentation de 75% à la lumière. En prenant les 460 lumens en haut et en le multipliant par 1,75, nous pouvons voir que le fonctionnement XP-L blanc froid à 2100mA émet environ 805 Lumens.
Figure 6 - Incandescent Puissance à Lumens
Angle de vision et d'optique
Nos LED de 5 mm ont énuméré des angles de vision pour chacun ainsi que pour la recherche qui va travailler pour vous. En ce qui concerne notre surface de montage LED vont, la plupart d'entre eux dégagent un très grand angle à 125 degrés! Heureusement, les panneaux d'étoiles LED sont compatibles et facile à utiliser avec des optiques LED. Ces optiques secondaires sont utilisées pour focaliser la lumière, ils peuvent réfléchir la lumière à partir d'une LED en place, spot moyen, large tache, ou des motifs elliptiques ou ovales.
Comme on le voit sur la figure 8, l'optique 1-Up sont en forme de cône et nécessitent un support optique. Dans le cas de nos panneaux LED, supports optiques ont quatre pattes qui assoient dans les rainures de l'étoile. étoiles LED triples sont également compatibles avec l'optique Carclo, construit avec trois trous de la carte pour les jambes de l'optique à intégrer.
Figure 7 - optique et de supports de LED
LED sont connus pour avoir la meilleure efficacité de toutes les autres sources de lumière. L'efficacité est la mesure de la façon dont une source de lumière produit de la lumière visible, également décrit comme lumens par watt. En d'autres termes, la quantité de lumière obtenons-nous pour notre watt de puissance. Pour le trouver, d'abord découvrir la puissance de la LED en cours d'utilisation. Afin de trouver watts, vous devez multiplier la tension avant (la tension à laquelle le courant commence à circuler dans le sens conducteur normal) par le courant d'entraînement en ampères (notez qu'il doit être en ampères ... pas milliampères). Jetons un coup d'oeil à la Cree XP-L 1-up LED comme exemple.
Figure 8 - Tension directe d'une LED
Un peu plus sur les pilotes LED
Cela signifie que vous devez trouver un pilote LED qui a la capacité de LED conduite au courant que vous avez besoin pour obtenir le montant de Lumens vous souhaitez. Un pilote de LED est un dispositif électrique qui régule la puissance d'une diode électroluminescente ou une chaîne (s) de diodes électroluminescentes. Le conducteur répond aux besoins changeants de la LED en fournissant une quantité constante de puissance de la LED en tant que ses propriétés électriques changent avec la température. Une bonne analogie pour comprendre ce qui est d'une voiture sur le régulateur de vitesse. Comme la voiture (LED) passe par les collines et les vallées (changements de température), le régulateur de vitesse (pilote) assure qu'il reste à une vitesse constante (légère), la régulation du gaz (puissance) nécessaire à le faire. Le pilote est si important parce que les LED nécessitent une alimentation électrique très spécifique afin de fonctionner correctement. Si la tension fournie à la LED est inférieure à celle requise, très peu de courant passe à travers la jonction, résultant en une faible lumière et de mauvaises performances. D'autre part, si la tension est trop grande, trop courant à la LED et il peut surchauffer et être sérieusement endommagé ou ne pas complètement (emballement thermique). Assurez-vous toujours vérifier la fiche technique LED afin que vous savez ce qui est actuellement recommandé d'éviter ces problèmes.
Combien de tension dois-je allumer une LED?
Ceci est une question fréquemment posée et est en fait assez facile à comprendre. Tout ce que vous devez savoir est votre LED (s) de tension directe. Si vous avez plusieurs LED en série que vous devez prendre en compte toutes les tensions directes combinées, si vous avez un circuit parallèle que vous ne devez prendre en compte la tension avant de combien de LED vous par chaîne. Pour en savoir plus sur les configurations de câblage voir ici. Il est une bonne idée de garder au moins une surcharge de 2 volts comme certains pilotes (comme les pilotes LuxDrive) exigent pour le conducteur fonctionne correctement. Donc, si votre tension totale en avant pour un circuit de série est 9,55, vous devriez être en sécurité avec une alimentation 12V. Pour les conducteurs de ligne au large (entrée AC) juste connaître la tension de sortie, ils sont évalués à et assurez-vous que vous êtes couvert, donc un pilote d'entrée AC avec une plage de sortie 3-12VDC travaillerait pour cette application aussi bien.
Contrôle de la chaleur
puissance Finding de votre sytsem aide aussi vous en savez plus sur le contrôle de la chaleur dont vous aurez besoin. Étant donné que ces LED sont de haute puissance, ils créent la chaleur qui peut être très mauvais que vous pouvez apprendre ici. Trop de chaleur fera les LED produisent moins de lumière, ainsi que réduire la durée de vie. Nous vous recommandons de toujours utiliser un dissipateur thermique et dire à utiliser environ 3 pouces carrés pour chaque watt de LED. Pour les grandes puissances Je recommande la recherche d'un dissipateur de chaleur qui est recommandé pour la quantité de watts que vous utilisez.
Avec l'industrie LED de plus en plus à un rythme assez rapide en ce moment, il est important de comprendre la différence de LED là-bas. Ceci est une question commune que les LED peuvent aller de très pas cher à très cher. Je serais prudent dans l'achat des LED à bas prix que vous obtenez toujours ce que vous payez, oui les LED peuvent fonctionner beaucoup au début, mais ils ont généralement tendance à ne pas durer aussi longtemps ou brûlera vite à cause de tests pauvres.
Tous les voyants portés ici à LEDSupply sont soigneusement sélectionnés. Nous avons en stock seulement les meilleures marques et des températures de couleur. Notre vaste expérience dans l'industrie nous a permis d'apprendre l'importance de la qualité de fabrication et binning de LED ainsi. Dans la fabrication de LED, il y a une variation de la performance autour des valeurs moyennes dans les fiches techniques. Pour cette raison bin fabricants des LED pour le flux lumineux, la couleur et la tension vers l'avant. Nous sélectionnons les bacs avec le plus grand flux lumineux (lumière visible) et la plus basse tension vers l'avant, car cela fait que nous avons les LED avec la meilleure efficacité. Une grande quantité de produits LED sont bon marché fait et pas correctement documenté, ce qui conduit à de nombreux projets ont échoué et fait alors les gens pensent que les LED ne fait pas durer aussi longtemps qu'ils sont dits. Grâce à notre expérience et le pouvoir d'achat, nous sommes en mesure d'offrir les meilleurs produits à des prix raisonnables.
