Travail du bois: Coincé Cirque Stilts

Voici comment faire sangle sur Pilotis.
Beaucoup d'entre vous ont vu ma conception traditionnelle des échasses, mais aussi, il n'y a pas beaucoup de conceptions pour bracelet de style de cirque sur pilotis comme les professionnels utilisent. La conception que j'utilise est similaire à ceux utilisés par Canberra Youth Theatre et Entrepôt Cirque ici à Canberra.

Tout d'abord l'avertissement: Je n'ai pas le contrôle de vos méthodes de construction ou de matériaux et déclinons toute responsabilité pour toute blessure corporelle quelconque causé dans la fabrication ou l'utilisation de ces échasses - marcher sur des échasses est dangereux: la pratique avec soin et avec un partenaire ou spotter. Et utiliser des outils en toute sécurité - rappelez-vous, si elle a de grandes dents et fait beaucoup de bruit, il peut vous faire du mal!

Vous aurez besoin des éléments suivants:
scie (scie à onglets est bon pour la coupe à longueur, scie sauteuse est utile pour arrondir les angles des marchepieds)
forer avec 6.5mm foret
du papier de verre ou ponceuse électrique
vernis ou de peinture pour les épreuves du temps
machine à coudre (pour attacher le velcro aux sangles)
tournevis cruciforme
Clé pour être compatibles avec les boulons

Bois :
2 morceaux de pin 35mmx35mmx500mm (1,5 « x 1,5 » x20" ) pour les jambes inférieures
2 morceaux de pin 35mmx35mmx550mm (1,5 « x 1,5 » x22" ) pour les jambes supérieures
4 morceaux de pin 35mmx35mmx150mm (1,5 « x 1,5 » x 6" ) pour les supports de plaque de base
2 morceaux de pin 15mmx120mmx270mm (1/2 "x41/2x10") pour footplates

Matériel :
4 boulons en acier de 1/4" x4"
4 boulons en acier de 1/4 "x3"
avec écrous et rondelles
10 vis à bois à tête transversale de 25 mm longueur de
la colle (la poignée de tarzan ou similaire pour fixer le caoutchouc de tuyau en PVC)

Autres éléments d'information:
1 Pièce tuyau d'évacuation en PVC de 90 mm (4 ") de diamètre environ 10 cm (4") de long. Couper cette moitié de sa longueur.
2 morceaux de caoutchouc mousse de haute densité coupée pour tenir dans les morceaux de tuyau en PVC
2 morceaux de large x 50 mm de sangle de ceinture de sécurité en nylon de 600 mm et une longueur de velcro de couleur (pour la sangle de veau)
2 morceaux de sangle en nylon étroit de 25 mm avec velcro pour adapter (pour sangle de pied thew)
2 morceaux de sangle en nylon étroit 25mm 700mm de long (pour la sangle de talon)

méthode
Première percer deux trous de boulon près de la partie supérieure de chaque jambe inférieure d'environ 5 cm (2 « ) commençant à part environ 4 cm (2/11 ») à partir du haut.

Maintenant chevaucher la tige de la jambe d'environ 15 cm (6" ) et percer des trous de boulon correspondant dans la tige de la jambe. Effectuer un ensemble de test de la branche supérieure de la jambe inférieure.

Ceci est le temps de peindre ou le bois avec un vernis acrylique ou la peinture pour les garder aux intempéries. Bien que ce soit séchage, nous devrions examiner comment nous ajoutons le cerclage.

coller le premier rembourrage en caoutchouc sur la surface intérieure des deux moitiés de tuyaux en PVC et laisser sécher.

Une fois que vous avez fait les deux échasses comme cela, vous pouvez attaquer les footstraps. La sangle de pied est un assemblage similaire - fondamentalement juste une boucle simple avec un pli arrière sur le velcro. Il est fixé en dessous de la plaque de base, donc vous dévisser l'avant (à-faux plus) deux vis du repose-pied et nourrir la sangle sous et revisser la semelle assurant que les deux vis passent à travers la sangle pour le maintenir en toute sécurité.

et encore à partir d'un angle légèrement différent

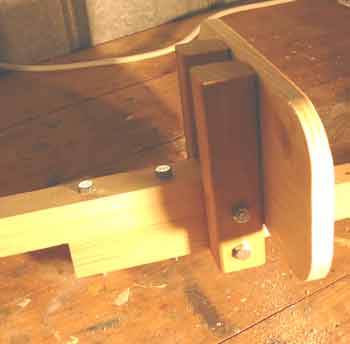

Placez maintenant le repose-pied sur le dessus de la jambe inférieure, de sorte que l'un des surplombs de fin du support d'environ 7 cm (3" ) Oui surplombs avant un peu plus et c'est ce que nous voulons parce que comme l'arc du pied sera plus bas . la jambe qui est l'endroit où vous voulez que votre centre d'équilibre pour être maintenant percer et fixer les repose-pieds à la plaque de base prend en charge vous devriez maintenant avoir une assemblée qui ressemble à ceci.:

Vous pouvez ajouter un pied de chaise en caoutchouc à la base des échasses pour une meilleure traction et une résistance aux intempéries - et il rend la marche plus tranquille quand vous êtes sur la chaussée.

Et là, vous avez - échasses de style de cirque. Lorsque vous avez maîtrisé l'art de la marche, vous voudrez peut-être faire quelques pantalons longs supplémentaires pour que les échasses ressemblent plus vous avez des jambes très looong!
Rappelez-vous de garder le côté en caoutchouc vers le bas! Et bonne chance avec vos échasses - laissez-moi savoir si vous les faites, j'aimerais vous entendre.

Voici les morceaux de bois (vous aurez besoin de deux ensembles de ces parties)

Le cerclage fonctionne de cette façon.

vous avez besoin de trois points d'ancrage: l'une pour tenir la partie supérieure de l'échasse au mollet, une pour tenir le talon à la semelle et une pour tenir le pied à la semelle.

Le veau est plus doux que votre chaussure, si vous avez besoin d'une large sangle (environ 50 mm / 2" ) comme une bonne sangle de ceinture de sécurité.

Vous aurez besoin d'environ 600 mm (2 pi) par jambe avec un anneau de boucle et velcro cousue sur de sorte que lorsque enfilé à travers la boucle, et repliée, le velcro alors tenir fermement.

Une fois que vous avez le velcro attaché à la sangle, vous pouvez le joindre à l'échasse supérieure.

La façon de le faire est d'avoir la sangle à côté de l'échasse supérieure et en sandwich entre le bâton et le tuyau en PVC rembourré.

Maintenant, percer et visser à travers le rembourrage, le tuyau et sangle pour attacher le tout solidement à l'échasse supérieure. Il devrait ressembler un peu comme ceci:
