True2scale éclairage LED Tutorial

Tout d'abord, une introduction à LED (le tutoriel ci-dessous):

Les LED sont beaucoup plus efficaces que les ampoules à incandescence.

Ils ne deviennent pas chaud (parfait pour les maisons de paillettes, arbres de Noël, et les lieux où les lumières seront dangereusement près de inflammables et / ou objets fragiles).
Ils durent LONGTEMPS - 10 ans / 10.000 heures. Il est très peu probable que vous aurez à déchirer votre projet pour remplacer une lampe LED.
Ils fournissent beaucoup de lumière. En fait, parfois ils sont plus brillants que nécessaire pour nos projets miniatures. Heureusement, il existe des moyens de réduire la quantité de lumière (voir ci-dessous).
Ils sont plus difficiles à briser qu'une lumière incandescente, car il n'y a pas un filament.

Quels types de projets ne ce travail 3V système LED pour bien?

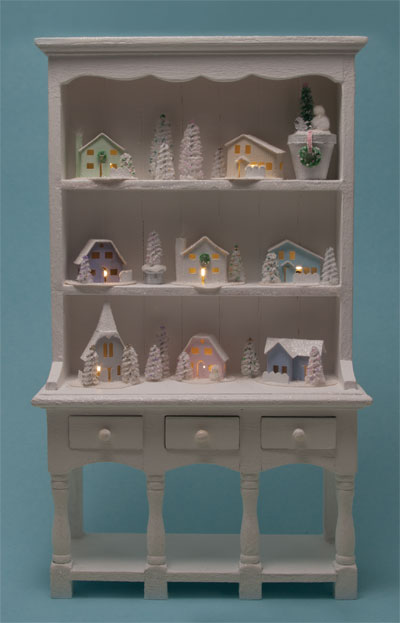

Nous recommandons tout type de projet très petit et fragile. Parce que les LED sont si minuscules et les fils sont minces, ils intègrent bien dans de très petits espaces restreints. Nos clients les utilisent pour tous les types de projets, notamment: l'art du livre, costumes, dioramas, des expositions, des maisons de poupées, roomboxes, modélisme ferroviaire, etc. Lorsque vous travaillez avec des miniatures Dollhouse, nous vous recommandons d'utiliser ces systèmes pour éclairer les petites pièces d'échelle ou dollhouses (moitié 1 : 24 échelle, quart 01h48 échelle, et micrométrique 1: 144). Ils recommandent aussi bien pour l'éclairage de petites zones en 1" dollhouses 01h12 échelle (vaisseliers, sous l'éclairage du cabinet, des arbres de Noël, des cheminées, des maisons de paillettes, etc.) Nous ne les utiliser pour allumer une Dollhouse toute 01h12 à grande échelle .

Une LED bleue donne un look eery
à la Chambre Halloween Glitter.

Je recommande d'utiliser pas plus de 10 LED par batterie. Plus LED utilisées, plus vite la batterie devra être changé.

Comment travailler avec LED alimentés par batterie

Réalisation d'un test de première instance
Avant de monter une maison de paillettes ou un autre projet, il est une bonne idée de vérifier la LED.

Glisser la batterie dans le support de batterie (A), en veillant à ce que le côté de la batterie plus (+) est sur le même côté que le signe plus (+) sur le support de batterie.
Tordre les LEDs fil rouge au fil rouge sur le commutateur (B). Ensuite, tournez l'autre fil au fil noir sur l'interrupteur.
Allumez l'interrupteur. Si elle ne s'allume pas, prenez une pièce sombre pour voir si elle est allumée (ce qui est une très petite lumière après tout). Si elle ne se allume pas, assurez-vous que la batterie est dans le support de la batterie correctement. Vérifiez également que les joints de soudure sur les fils rouges et verts n'ont pas été tiré en dehors de la LED.
Détordre les fils.

Batterie et support de la pile (A), interrupteur (B), du tube de rétraction (C), la lumière LED (D)

Connexion de la LED de l'interrupteur
Glisser les tubes thermorétractables noir (C) sur les extrémités des fils sur le commutateur (B). Poussez vers le commutateur. Comme précédemment, vous tordre les fils rouges ensemble; et tordre le fil noir et le fil restant ensemble. Tirer les tubes noirs vers le bas pour couvrir les connexions. Chaleur avec un sèche-cheveux jusqu'à ce que les tubes noirs rétrécit vers le bas pour ajuster étroitement autour des fils. Profitez de votre projet magnifiquement éclairé!

Ajout de LED supplémentaires à un support de batterie et l'unité de commutation
Ceci est la méthode que j'enseigne dans les ateliers:

Retirez le vernis de couleur (rouge et vert) à partir des extrémités de tous les fils. Je préfère avoir environ. 1-1 / 2" de cuivre montrant très brillant. Le plus simple est de le brûler avec un briquet. Ensuite, utilisez du papier abrasif fin pour enlever la carbonisation. Encore une fois, les fils doivent être en cuivre brillant lorsque vous avez terminé. La clé d'une bonne connexion est complètement le vernis enlève.
Tenir tous les PARALLÈLE fils rouges. Tordre les fils ensemble très serré. Faites la même chose avec les fils verts.
Bande d'environ 1" de l'isolation des fils sur l'unité de commutation. Mettre rétrécir tubes sur les fils. Maintenir le fil rouge sur l'unité de commutateurs parallèles aux fils rouges des LEDs. Tordre ensemble très serré. Faire la même chose avec le noir fil / fils verts.
Plier la partie torsadée de fils vers le bas et tirer la gaine thermorétractable sur le dessus du faisceau de fils. Testez la connexion. Si cela fonctionne sans scintillement, vous êtes prêt à chauffer le tube rétractable avec un sèche-cheveux.
Faire chauffer les tubes rétractables avec un sèche-cheveux jusqu'à ce que les tubes ont diminué complètement autour des connexions.

Je recommande d'utiliser pas plus de 10 LED par batterie. Plus LED utilisées, plus vite la batterie devra être changé.

Utilisation des connecteurs filaire avec LED et un support de batterie et l'unité de commutation
Si un projet nécessite lentghs plus de fils, nous vous recommandons d'utiliser des connecteurs câblés. La solution idéale pour l'extension de la longueur des fils lors de l'allumage d'un projet, les connecteurs câblés fournissent également la possibilité de déconnecter facilement les fils à partir d'un projet lors du déplacement du projet.

Pour ajouter des connecteurs câblés à LED et supports de batterie:

Appuyez sur les extrémités mâles et femelles des connecteurs câblés étroitement ensemble.
Retirez le vernis coloré (rouge et vert) à partir des extrémités de tous les fils LED. Je préfère environ. 1-1 / 2" de cuivre montrant très brillant. Le plus simple est de le brûler avec un briquet. Puis utilisez bien du papier de verre pour enlever la carbonisation. Les fils doivent être en cuivre brillant lorsque vous avez terminé. La clé d'une bonne connexion est complètement enlever le vernis.
Tenir tous les PARALLÈLE fils rouges. Tordre les fils ensemble très serré. Faites la même chose avec les fils verts.
Bande d'environ 1" de l'isolation des fils sur le support de batterie / unité de commutation et le connecteur câblé. Mettre rétrécir tubes sur tous les 4 fils.
Tenez le fil rouge sur le connecteur câblé parallèlement au faisceau de fils rouges des LED. Twist ensemble très bien. Faites la même chose avec le fil noir / fils vert.
Plier la partie torsadée de fils vers le bas et tirer la gaine thermorétractable sur le dessus du faisceau de fils. Testez la connexion avec la batterie 3V. Si cela fonctionne sans scintillement, vous êtes prêt à chauffer le tube rétractable avec un sèche-cheveux.
Maintenir le fil rouge sur l'unité porte-batterie / interrupteur parallèle au fil rouge du connecteur de câble. Twist ensemble très bien. Faites la même chose avec le fil noir / fils vert.
Plier la partie torsadée de fils vers le bas et tirer la gaine thermorétractable sur le dessus du faisceau de fils. Encore une fois, tester la connexion avec une batterie. Faire chauffer les tubes rétractables avec un sèche-cheveux jusqu'à ce que les tubes ont diminué complètement autour des connexions.
