Trusses avec plaques de contre-plaqué Gousset
Je suis maintenant sur le point de se lancer sur la scène de gousset en bois de mon concepteur de fermes. J'ai lu et recherche sur Internet pour autant de ressources que possible par rapport à la façon de mieux fixer ces plaques aux éléments de la ferme.
En regardant à travers un certain nombre de documents que je l'ai vu 3" clous remporté, et unclinched 6d, 8d et 10d clous utilisés. J'ai même vu une mention de Simpson vis SDS, ainsi que des vis de cloison sèche. La plupart de ces documents sont 50 ans ou plus donc pas beaucoup de données récentes sur ce sujet ou si il semblerait.
Je suis curieux de savoir si quelqu'un a une expérience récente en utilisant des plaques de contreplaqué ou gousset osb sur des fermes en bois et ce qui était leur fixation de choix et pourquoi?
Je aime vraiment l'idée de clous de 3" qui sont Assurés (moins ongles = moins de travail) serait cependant un clou de plus petit diamètre est moins enclin à diviser les éléments en bois, même si il y a plus d'entre eux et ils sont espacés plus étroitement ensemble?
Je considérais aussi des clous ringshank depuis le chargement cyclique sur une ferme pourrait avoir tendance à reculer les clous au fil du temps, mais la résistance au cisaillement de ces clous est une question nouvelles recherches.
Pour le matériau de gousset réelle J'envisage 1/2" DF structurale I Contre-plaqué, mais je voudrais aussi avoir 3/4" Pli, 19/32" Pli et 7/16" OSB que des options supplémentaires. Je l'ai vu réellement 7/16" OSB utilisé dans un grand nombre de fermes construites à la maison et je suis moi-même en fait coupable de mes propres fermes brassées maison pour un petit hangar de stockage à l'aide des vis de cloison sèche et 7/16" OSB (8 pi. Travée ). Outre les valeurs de calcul de la résistance sont-il d'autres mises en garde à l'utilisation de panneaux OSB dans cette demande?
Un étudiant confus est un bon élève.
Nathaniel P. Wilkerson, PE
www.medeek.com
RE: Trusses avec plaques de contre-plaqué Gousset
RE: Trusses avec plaques de contre-plaqué Gousset
Je ne suis pas homme structurel, mais OSB goussets effraierait l'il. hors de moi. Je peux comprendre pour un abri de jardin, mais pour tout le reste.
Il est préférable d'avoir assez d'idées pour certains d'entre eux de se tromper, que d'avoir toujours raison en ayant aucune idée du tout.
RE: Trusses avec plaques de contre-plaqué Gousset
Personnellement, je ne concevoir une nouvelle ferme avec goussets en contreplaqué. De temps en temps, nous courons à travers ceux-ci dans les conditions existantes où nous devons les défendre. Mais pour les nouvelles, pourquoi ne pas avoir simplement fermes pré-fabriqués? Je dois croire qu'ils seraient moins chers. Si c'est une petite zone où les fermes pré-manufacturered ne faire puisque, que diriez-vous simplement en utilisant une poutre faîtière? Je ne suis pas encadreur, mais il semble que ce serait une douleur à installer et QC pour vous assurer que tous les clous sont correctement installés.
RE: Trusses avec plaques de contre-plaqué Gousset
Un étudiant confus est un bon élève.
Nathaniel P. Wilkerson, PE
www.medeek.com
RE: Trusses avec plaques de contre-plaqué Gousset
Vous sera pas déterminée par ce que vous savez, mais ce que vous pouvez faire.
RE: Trusses avec plaques de contre-plaqué Gousset
Je l'ai utilisé comme dans ces réparations sur le terrain. Je l'utilise jamais vis, moins ductile, surtout pas vis des cloisons sèches. Je n'aime pas OSB mais vous pouvez obtenir les numéros de travailler. J'aime généralement d'utiliser des clous plus 3" ou 3,5" et les sertir. l'action de sertissage les empêche de se détacher et permet à l'ongle pour être utilisé en double cisaillement, par opposition à simple action de cisaillement. Gousset les deux côtés, toujours.
Les quelques feuilles de calcul i faites (! Pas aussi bien que le vôtre) i ont utilisé des clous à double cisaillement, de la colle pour maintenir le bois de se fendre, 15/32-19/32 gaine structurelle nominale et indiquer l'axe de la force ou de la conception à base uniquement sur les faibles direction (conservateur)
Peu de choses à prendre en compte est la capacité de la géométrie du gousset en traction / compression, et géométriquement combien de clous vous pouvez entrer. Je fais habituellement sûr que mon contreplaqué peut gérer 100% du transfert de charge à environ 66% de mes ongles. Étant donné que chaque transfert à ongles 100 #, je veux que mon gousset pour gérer 133 # de chaque clou (numéros sont composés). Géométriquement c'est vraiment seulement un problème dans les virages serrés comme Top-Btm connexions accord.
RE: Trusses avec plaques de contre-plaqué Gousset
Merci-vous EngineeringEric pour des renseignements précieux. Je présente mes excuses pour ma réponse tardive.
Un étudiant confus est un bon élève.
Nathaniel P. Wilkerson, PE
www.medeek.com
RE: Trusses avec plaques de contre-plaqué Gousset

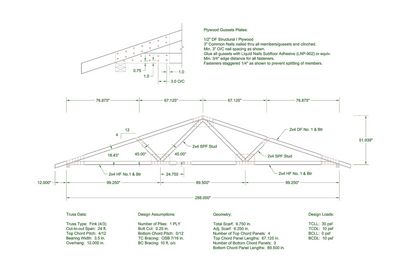

Il a fallu environ 4 jours pour couper toutes les pièces, et 3 ou 4 jours pour assembler les 17 fermes. Assurez-vous que vous avez un pistolet à clous, en essayant de marteler tous ces clous vous tuer! Mon fusil quitter à mi-chemin à travers, et je devais attendre deux jours pour un kit de reconstruction pour l'obtenir et en cours d'exécution à nouveau.
RE: Trusses avec plaques de contre-plaqué Gousset
Je suis curieux de la classe pour les doté de caractéristiques techniques goussets de contreplaqué.
Avec un 2-1 / 2" clou 8d vous théoriquement pénétrer à travers une plaque de gousset, puis également à travers l'élément ferme 2x avec environ 1/2" coller à l'arrière. Je suppose que vous aviez une plaque de gousset de chaque côté, donc si vous cloués avec les deux plaques de goussets en place, vous devriez être en mesure de clouer les clous à peu près droites.
Ont-ils vous fournir un modèle de clouage ou d'un motif ou des directives spécifiques concernant l'espacement et l'espacement final bord?
Un étudiant confus est un bon élève.
Nathaniel P. Wilkerson, PE
www.medeek.com
RE: Trusses avec plaques de contre-plaqué Gousset
service de construction local a accepté ce qui était sur les plans. Les plans ne sont pas certifiés par un PE, mais ont été bien fait. En fait, tout ce que je vraiment utilisés étaient les fermes et les dessins mansardes du kit de plans que je suis arrivé, le reste, je dessinais sur moi-même CAD. Ceci est en MD où ils sont généralement assez difficile, mais je pense que plus est de recueillir $ pour les permis de faire respecter effectivement le code du bâtiment.
Il n'y avait pas de modèle de clouage par exemple, une note de 2" au centre avec 1" distance de bord. Sur le 2x6, je mets alors en carré, et sur le 2x4 je l'ai fait un modèle de diamant. Mes modèles à ongles ne sont pas ce que vous appelleriez la précision, tout ce qui semblait à peu près juste que je martelait avec le pistolet à clou. L'inspecteur ne semblait même pas vraiment à l'espacement des ongles quand il a fait l'inspection grossière.
Les fermes de plancher ils étaient plus particulièrement au sujet. La société qui les a construits fourni des dessins avec un timbre de PE.
RE: Trusses avec plaques de contre-plaqué Gousset
Je travaille toujours sur l'algorithme pour la conception des plaques de gousset. Mon processus va jusqu'à quelque chose comme ceci:
Un élément qui est également indéterminée au moment est la meilleure façon de traiter avec les épissures accords, en particulier les épissures d'accords bas qui sont en tension et à la flexion.
Un étudiant confus est un bon élève.
Nathaniel P. Wilkerson, PE
www.medeek.com
RE: Trusses avec plaques de contre-plaqué Gousset
épissures Chord je l'ai fait deux choses:
1) mélanger tous les éléments de fixation et de calculer l'effet combiné (Ix, Iy), puis appliquer le moment de groupe et axial et de cisaillement. La résultante est ensuite utilisée pour trouver l'attache au pouvoir. Facile pour une feuille de calcul qui calcule la force par l'ongle. Ceci est exact, mais difficile à code. ive seulement fait la main. Je l'ai voulu transformer en Excel et peut-être traiter par numéro entré utilisateur de lignes. Ie 2 rangées de 2 par rangée donne X = capcity NG. L'utilisateur augmente de 7 rangées de deux éléments de fixation par rangée. Ou un pour / While?
2) les clous externes sur chaque extrémité de l'instant de la poignée d'épissage de la corde, les moyens poignée axiale et de cisaillement. Ainsi, chaque côté de jonction obtient 7 rangées de 2 clous. ligne 1 et 7 créer couple de force pour transférer instant (espacées de 6 * 2 « = 12 ») et les 10 clous intermédiaires poignée axiale.
RE: Trusses avec plaques de contre-plaqué Gousset
Parfois, une image est utile:
Un étudiant confus est un bon élève.
Nathaniel P. Wilkerson, PE
www.medeek.com
RE: Trusses avec plaques de contre-plaqué Gousset
Je l'ai vraiment fait ce genre de chose avec une feuille de calcul pour une situation similaire avec les portiques et la capacité moment des attaches donc je suppose que j'avais la réponse tout au long, mais ne même pas rendu compte.
Voir ce fil:
Un étudiant confus est un bon élève.
Nathaniel P. Wilkerson, PE
www.medeek.com
RE: Trusses avec plaques de contre-plaqué Gousset
RE: Trusses avec plaques de contre-plaqué Gousset
Très cool, Merci pour le partage de cela. J'imagine que ceux aurait été assez amusant à assembler. Je suppose que vous probablement construit une sorte de gabarit pour que tous sont sortis de la même taille et la forme avec tous les angles et les longueurs.
Je pense que vous avez est enfermé dans les plâtre afin qu'ils ne sont pas disponibles pour l'inspection, mais je me demande comment les dispositifs de fixation et de la colle se maintiennent à long terme et s'il y a eu une importante fluage.
Un étudiant confus est un bon élève.
Nathaniel P. Wilkerson, PE
www.medeek.com
RE: Trusses avec plaques de contre-plaqué Gousset
RE: Trusses avec plaques de contre-plaqué Gousset
Quelle analyse plutôt bien sur un groupe à ongles. J'aime ça :)
Je dirai que les épissures d'accord je l'ai fait ont toujours été hors du bois nominal, pas contre-plaqué. Ainsi, vous aurez le même instant + cisaillement + inquiétude axiale dans les épissures d'accords.
En ce qui concerne le calcul d'entre eux, je pencherais vers une unité des forces / capacité < 1.0. However, it starts to get important with the number of plys and such when doing tension/shear/bending about the laminated layers. I usually design the panel points as M=0 for this reason. if my members can transfer all the force as a pin then i only have to worry about the axial and shear capacity. And that there is a table for in the NDS or one of the supplements.
RE: Trusses avec plaques de contre-plaqué Gousset
Encore une fois, je suis très intéressé par cette calculatrice de ferme dont vous parlez. Je voudrais vraiment trouver une plus simple, plus simple calc par opposition à RISA, STAAD, etc.
Vous vous aviez mentionné voulu utiliser la technique de rabattement pour économiser de l'argent. ne sais pas comment devoir, revenir à chaque clou et décrocher la queue est efficace du temps. Surtout avec le faible coût relatif des matériaux (clous) contre la main-d'œuvre.
RE: Trusses avec plaques de contre-plaqué Gousset
La calculatrice de treillis est quelque chose que je travaille lentement sur les deux dernières années. Il a encore un long chemin à parcourir avant qu'il ne soit vraiment un morceau utile de logiciel, le problème est bien sûr de trouver le temps de passer du temps utile pour travailler. Je l'ai commencé en raison de ma frustration avec les fabricants de plaques de treillis ne pas offrir leur logiciel aux ingénieurs et aux architectes. La calculatrice actuelle se trouve ici:
Il est libre d'utiliser, mais j'ai limité son utilisation quotidienne pour aider à freiner certains problèmes de surmenage et de bande passante que je rencontrais.
Qu'est-ce que vous voyez habituellement dans votre ligne de travail le plus fréquemment utilisé pour la taille des ongles goussets? Aussi avez-vous utiliser de la colle dans le combo avec les ongles?
Un étudiant confus est un bon élève.
Nathaniel P. Wilkerson, PE
www.medeek.com
RE: Trusses avec plaques de contre-plaqué Gousset
RE: Trusses avec plaques de contre-plaqué Gousset
RE: Trusses avec plaques de contre-plaqué Gousset
Merci encore, il est agréable de « rencontrer » le concepteur!
J'ai été la conception de structures en bois pendant environ 20 ans, à 95% de mon travail. Permettez-moi de savoir si je peux aider, ou si nous pouvons Spitball quelques idées avant et en arrière.
RE: Trusses avec plaques de contre-plaqué Gousset
En parlant d'outils le meilleur programme / outil simple que je l'ai trouvé à ce jour est l'application Forte par Weyerhauser. Le seul inconvénient majeur que je l'ai trouvé avec elle est l'incapacité de préciser le bois traité humide et la pression. Une fois que je me suis rendu la fonction de transfert de charge était là et compris comment l'utiliser, il a été très utile et m'a sauvé beaucoup de temps que je l'aurais perdu manuellement des charges entre les transférer membres.
Je suis heureux d'entendre que quelqu'un est de trouver ces outils utiles. Ils ont tous été commencé à un moment ou un autre quand je travaillais sur un projet résidentiel et la fatigue de faire trop de CALC manuelles m'a fait comprendre qu'il y avait une meilleure façon. Malheureusement, avec les outils de tableur Excel Je ne sais pas combien ils sont réellement utilisés.
Un étudiant confus est un bon élève.
Nathaniel P. Wilkerson, PE
www.medeek.com
RE: Trusses avec plaques de contre-plaqué Gousset
RE: Trusses avec plaques de contre-plaqué Gousset
Le rabattement me est de ne pas économiser de l'argent, il est de sauver le membre principal du bois. la capacité d'un clou à double cisaillement réduit le nombre de clous et réduit le risque de diviser memeber principale. Vous ne pouvez pas utiliser des clous à double cisaillement, même si votre fixation passe par trois membres à moins qu'il soit décroché.
Les clous ne coûtent pas cher, le travail n'est pas, partagerai mon ferme est encore plus cher. )
RE: Trusses avec plaques de contre-plaqué Gousset
oldestguy (géotechniques) 6 septembre 15 1:19
Je l'ai construit quelques systèmes de toit avec goussets en contreplaqué et des clous annelés. J'ai eu beaucoup de bonnes informations des personnes de laboratoire des produits forestiers aux États-Unis à Madison, WI.
Un 26 x 30' garage avait une grande ferme construite pour aller de l'avant vers l'arrière au centre pour effectuer des chevrons classiques. Cela a également conçu pour transporter les charges grenier pour le stockage du bois là-bas. Si je me souviens les goussets étaient 3/4" contre-plaqué, mais boulonnés aux extrémités. Certains douibling de membres aussi. Aucun problème avec l'un de ces derniers, y compris une maison. Charges de neige plein Wisconsin.
RE: Trusses avec plaques de contre-plaqué Gousset
Taille des clous et ils étaient en cisaillement simple ou double (décroché). La colle?
Avez-vous fait les CALC sur eux ou avez-vous un autre ingénieur exécuter les numéros ou avez-vous utilisé une approche plus normative avec des tables de portée, etc.
Un étudiant confus est un bon élève.
Nathaniel P. Wilkerson, PE
www.medeek.com
RE: Trusses avec plaques de contre-plaqué Gousset
oldestguy (géotechniques) 6 septembre 15 18:49
Il a été longtemps que la plupart de cela, mais pour les 1/2" goussets de contreplaqué habituels, les clous annelés étaient juste assez longtemps pour sortir de l'autre côté des 2 x, donc un autre côté devait avoir ses ongles aussi. tout le scoop sur la capacité des ongles est venue des publications US Forest Products. d'habitude, je chancelé tout clouage afin qu'ils ne tendent pas à diviser le membre.
Bibliothèque du Congrès Catalogue Card.No. 73-633335
Essayez donc le lien. Je pense que ce qu'il est, version ultérieure.
Un des bâtiments (un tracteur et hangar bois) avait la poutre d'extrémité construit de sorte que la fin habituel a été utilisé comme support pour un treillis portant faisceau pour le groupe suivant de plus d'une ouverture d'entrée d'environ 10 pieds ou plus. Cette ferme de fin encorbellement sur une ouverture d'environ 4 pieds. La raison était ce bâtiment était parallèle et à côté d'une allée, à la fois sur une crête, donc angle droit ou l'entrée de fin n'a pas été possible. Je devais conduire en vertu du coin. Bien sûr, la ferme de fin a été renforcée en conséquence. Je ne me rappelle pas les détails. Je ne me rappelle cependant que le support pour le faisceau le long de l'avant-toit était deux bandes galvanisées, environ 1" x 1/8" récupéré d'un ancien moulin à vent, en forme de « U » aussi enroulé autour de cette ferme de fin. Ne peut pas rappeler les détails pour la connexion, mais il était probablement une série de clous, à des contraintes admissibles.
RE: Trusses avec plaques de contre-plaqué Gousset
oldestguy (géotechniques) 6 septembre 15 19:07
Désolé, mais d'être un ingénieur civil, je l'ai fait tous les calculs. Pas de colle. Pour les fermes que je fais habituellement une analyse graphique, avec la longueur de la parcelle comme la force de l'élément que je me souviens.
