Une partie en miroir dans SOLIDWORKS, Le Blog SolidApps
La commande partie miroir à l'intérieur SOLIDWORKS crée une version en miroir d'une pièce existante. Ceci est une bonne façon de créer une version à la main gauche et une version droite d'une partie. Parce que la version miroir est dérivée de la version originale, les deux parties correspondent toujours.
Ce type de produit mirroring un résultat différent que d'utiliser un modèle de miroir.
Pour créer un miroir, une partie dérivée:
Dans un document de pièce ouverte, cliquez sur une face du modèle ou du plan sur lequel pour refléter la partie.
Cliquez sur Insérer> Partie Miroir.
Une nouvelle fenêtre de pièce apparaît. La PropertyManager Insérer une pièce apparaît.
En option, si vous souhaitez modifier indépendamment les caractéristiques de la partie miroir sans affecter la pièce d'origine, en lien. cliquez sur le lien Break pièce d'origine.
Vous pouvez également briser le lien vers la pièce d'origine plus tard en indiquant les références externes et en sélectionnant pièce symétrisée Break All. Une fois que vous briser le lien vers l'original, vous ne pouvez pas restaurer.
Cliquez .

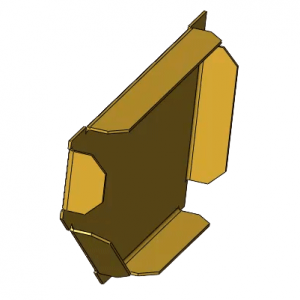

La partie miroir apparaît.
La courte vidéo ci-dessous, décrit les étapes simples nécessaires pour créer une partie en miroir à l'aide SOLIDWORKS.
