"C est pour le condensateur" - Aire de jeu Circuit Episode 3! Pour tout savoir sur l'électronique et comment les condensateurs fonctionnent avec Ladyada, Cappy et ADABOT!
Un condensateur stocke des électrons en utilisant un champ électrique. Le condensateur comporte deux plaques séparées, où les électrons sont maintenus. Une tension placé aux bornes du condensateur fait les électrons veulent passer d'une plaque à l'autre, mais un « diélectrique » entre les plaques est là pour vous assurer qu'ils ne le font pas. Les électrons peuvent être stockés sur les plaques jusqu'à ce qu'ils sont nécessaires pour faire un circuit.
Ladyada: pinces à bec effilé ...
Adabot: pinces à bec effilé.
Ladyada: fil de cavalier ...
Adabot: fil de cavalier.
Adabot: Umm ... qui est le condensateur à nouveau?
Ladyada: Oh - c'est que l'un sur la gauche ...
Adabot: Ah-ha - Got it.
Adabot: Voici votre condensateur.
Adabot: Ladyada, qu'est-ce qu'un condensateur faire?
Ladyada: Oh - un condensateur stocke l'énergie électrique.
Adabot: Mais ... est-ce pas ce fait une batterie?
Ladyada: Eh bien oui - batteries - condensateurs à la fois accumulateur d'énergie électrique. Mais à part cela, ils sont très différents les uns des autres.
Adabot: Ohhh ... mais ce qui les différencie?
Ladyada: Batteries * créer * leur propre électricité, et les condensateurs doivent être remplis avec de l'énergie électrique à partir d'une source extérieure.
Adabot: Donc, une batterie fait l'électricité ... et un condensateur stocke l'électricité?
Ladyada: Eh oui - vous l'avez obtenu.
Adabot: un condensateur peut être rempli avec de l'électricité à partir d'une batterie?
Adabot: Cool! ... euh ... mais pourquoi voudrions-nous faire?
Ladyada: Hmm - Eh bien, il y a beaucoup de raisons.
Adabot: Bonne idée - je vais demander Cappy!
Adabot: Salut Cappy - Comment êtes-vous aujourd'hui?
Cappy: Oh-ho bonjour là, Adabot! Je fais tout à fait bien, vous?
Adabot: Tous mes systèmes sont pleinement opérationnels, mais j'ai une question - qu'est-ce que vous faites exactement ici dans ce circuit?
Cappy: Oh - bonne question! Eh bien, dans ce circuit, je suis le pouvoir de filtrage.
Adabot: Filtrage ... puissance ... et comment faites-vous cela?
Cappy: Heh, vous voyez bien, ce circuit est une alimentation électrique. Nous prenons l'énergie électrique dans un côté, le corriger - lissez, puis nous l'envoyer de l'autre côté.
Cappy: Je suis la partie qui fait le lissage. Lorsque trop d'électricité vient dans, je stocke le supplément. Et quand trop peu d'électricité vient dans, je vide mon stockée électricité pour combler les lacunes.
Adabot: Wow - semble que vous faites partie d'un joli * * puissant ici!
Cappy: Heh - Oui, on peut dire que, Kiddo, oui. Mais les condensateurs ne plus filtrer la puissance.
Adabot: Vraiment? Que font-ils?
Cappy: Hum ... Voyons voir ...
Cappy: beaucoup de magasins de condensateurs de puissance pour aider à garder des photos bien éclairée
Adabot: Un flash d'appareil photo?

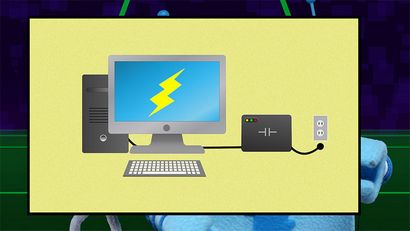

Cappy: Lorsque la panne de courant, les condensateurs peuvent aider à un ordinateur de fonctionner un peu.
Adabot: Alimentation de secours?
Cappy: encore à droite!
Cappy: Un condensateur peut laisser jouer les notes basses tout en filtrant les gammes supérieures.
Adabot: ... oh est que ... un ... filtre audio?
Cappy: Condensateurs peut bloquer le flux d'électrons tout en passant le long de modifications électriques.
Adabot: uhhh ... Je ne pense pas que je sais que l'on ...
Cappy: Oh uhh - que * est * une sorte de difficile, il est appelé « couplage AC » ... mais ... euh ne vous inquiétez pas à ce sujet en ce moment!
Cappy: Il y a juste une chose que vous devez savoir - certains condensateurs peuvent danser!
Cappy: ah-do-do-do - da - da-do-dee-da
Cappy: Heh - bien, je pourrais être le seul condensateur qui danse ... encore - condensateurs font beaucoup de travail important à l'intérieur des circuits en stockant - libérant de l'énergie électrique.
Adabot: D'accord - mais où stockez-vous toute cette énergie? Avez-vous un sac à dos ou une sorte de grande poche?
Cappy: Hah pas - je stocker l'énergie électrique ici dans mon corps!
Cappy: L'intérieur de chaque condensateur, il y a deux plaques électriquement conductrices séparées par une couche de matériau qui ne conduit pas l'électricité.
Cappy: L'énergie électrique est stockée dans un condensateur lorsque plusieurs électrons se rassemblent sur une plaque, attirés par l'autre plaque qui comporte des espaces plus vides pour les électrons pour remplir.
Adabot: Oh - comme dans une batterie! Les électrons foule d'un côté en espérant qu'ils puissent remplir ces espaces vides!
Cappy: En effet. Et un condensateur libère de l'énergie électrique lorsque ces électrons trouvent un moyen plus facile de se rendre à ces espaces en allant à l'extérieur du corps de condensateurs.
Adabot: Merci, Cappy - condensateurs faire beaucoup plus de sens pour moi maintenant!
Adabot: droit - vous plus tard Cappy!
Cappy: Vous êtes bienvenus, Adabot - heureux d'avoir pu aider! Oh ça me fait penser - je devrais retourner au travail sur le circuit d'alimentation!
Ladyada: Hey - tu es de retour! Alors ne Cappy vous raconterai condensateurs?
Adabot: Il vous a fait - il est un gars assez incroyable, et les condensateurs peuvent être utilisés dans toutes sortes de façons différentes!
Ladyada: C'est vrai - et ils viennent aussi dans un grand nombre de différentes tailles - couleurs. Comme ceux-ci …
Adabot: Wow - ce sont tous les condensateurs?
Ladyada: Yup - beaucoup de différents condensateurs pour beaucoup d'emplois différents.
Ladyada: A partir de disques Teeny à la céramique, des films et des condensateurs électrolytiques. Nous avons même d'énormes bouchons super.
Ladyada: Essayons une expérience avec ce condensateur. Cet homme a 10.000 microfarads de capacité, et peut être utilisé jusqu'à 6,3 volts. Je vais mesurer la tension sur ce condensateur vide avec mon multimètre. En ce moment, nous sommes à zéro volt.
Ladyada: Maintenant, je vais charger mon condensateur avec deux batteries double A. AlI nous devons faire est de toucher les conduit à condensateur pour le charger jusqu'à 2,5 volts.
Ladyada: Maintenant, nous pouvons utiliser l'énergie stockée dans le condensateur pour allumer une LED.
Adabot: Ladyada, il y a une chose que je voudrais encore savoir ...
Ladyada: Qu'est-ce que?
Adabot: Pourquoi ne pas l'un de vos condensateurs danse?
Adabot: Vous savez - « ah-do-do-do - da - da-do-dee-da »
Un condensateur (initialement connu sous le nom d'un condenseur) est un composant électrique passif à deux bornes utilisé pour stocker de l'énergie électrostatique dans un champ électrique. Les formes de condensateurs pratiques sont très variables, mais tous contiennent au moins deux conducteurs électriques (plaques) séparées par un diélectrique (c.-à-isolant). Les conducteurs peuvent être des films minces de métal, une feuille d'aluminium ou de disques, etc. Les « non conducteurs » actes diélectriques pour augmenter la capacité de charge du condensateur. Un diélectrique peut être en verre, un film en céramique, le plastique, l'air, le papier, le mica, etc. Les condensateurs sont largement utilisés comme parties de circuits électriques dans de nombreux appareils électriques courants. Contrairement à une résistance. un condensateur ne dissipe pas d'énergie. Au lieu de cela, un condensateur stocke l'énergie sous la forme d'un champ électrostatique entre les plaques.
Quand il y a une différence de potentiel entre les conducteurs (par exemple quand un condensateur est connecté à travers une batterie), un champ électrique se développe à travers le diélectrique, ce qui provoque une charge positive (+ Q) pour recueillir sur une plaque et une charge négative (-Q) pour recueillir sur l'autre plaque. Si une batterie a été attaché à un condensateur pour une quantité suffisante de temps, aucun courant ne peut circuler à travers le condensateur. Toutefois, si une tension d'accélération ou alternatif est appliquée entre les conducteurs du condensateur, peut circuler un courant de déplacement.
Un condensateur idéal est caractérisé par une valeur constante unique pour sa capacité. La capacité est exprimée par le rapport de la charge électrique (Q) sur chaque conducteur de la différence de potentiel (V) entre eux. L'unité de mesure de capacité est le farad (F), qui est égale à un coulomb par volt (1 C / V). des valeurs de capacité typiques sont comprises entre environ 1 pF (10 -12 F) à environ 1 mF (10 -3 F).
La capacité est plus grande quand il y a une séparation plus étroite entre les conducteurs et lorsque les conducteurs ont une plus grande surface. En pratique, le diélectrique entre les plaques passe une petite quantité de courant de fuite et possède également une limite d'intensité de champ électrique, connu comme la tension de claquage. Les conducteurs et câbles présentent une inductance et une résistance indésirable.
Daniel Gralath fut le premier à combiner plusieurs pots en parallèle dans une « batterie » pour augmenter la capacité de stockage de charge. Benjamin Franklin a étudié la jarre Leyden et est venu à la conclusion que la charge a été enregistrée sur le verre, et non pas dans l'eau comme d'autres avaient pris. Il a également adopté le terme « pile » [5], [6] (indiquant l'augmentation de la puissance d'une rangée d'unités similaires comme dans une batterie de canons), appliqué par la suite toclusters de cellules électrochimiques. [7] bouteilles de Leyde ont ensuite été faites par revêtement de l'intérieur et à l'extérieur des pots avec une feuille métallique, en laissant un espace à la bouche pour empêcher la formation d'un arc entre les feuilles. [Citation nécessaire] La première unité de capacité est le pot. l'équivalent d'environ 1 nanofarad. [8]
bouteilles de Leyde ou des dispositifs plus puissants utilisant des plaques de verre planes alternant avec des conducteurs en feuille ont été utilisées exclusivement jusqu'à environ 1900, lorsque l'invention sans fil (radio) a créé une demande pour des condensateurs classiques, et le passage régulier à des fréquences plus élevées requises condensateurs avec lowerinductance. Une construction plus compacte a commencé à être utilisé d'une feuille diélectrique souple tel que du papier huilé prise en sandwich entre des feuilles de feuille métallique, enroulée ou pliée dans un petit paquet.
condensateurs Les premiers étaient aussi connus comme condenseurs. un terme qui est encore parfois utilisé aujourd'hui. Le terme a été utilisé à cet effet par Alessandro Volta en 1782, en référence à la capacité de stocker une plus grande densité de charge électrique d'un conducteur isolé normale de l'appareil. [9]
